МИКОН-821
Устройство определения уровня
Назначение
Устройство предназначается службам КРС в качестве
инструмента диагностики состояния скважин при их ремонте, и
применяется для предупреждения выбросов жидкости из скважин с
помощью визуального отображения информации о текущем уровне жидкости
в скважине, а также подачей звукового сигнала в случае возникновения
аварийных ситуаций различного рода.
Программное обеспечение, поставляемое с МИКОН-821 —
«Менеджер Измерений».
Функции
-
Автоматическое определение уровня жидкости в нефтяной
скважине.
-
Измерение давления в подводящей пневмомагистрали и в
скважине.
-
Энергонезависимое хранение зарегистрированных значений
уровня, давления и времени.
-
Индикацию величины определенного уровня на выносном табло.
-
Подачу визуального и звукового сигналов в случае
возникновения аварийных ситуаций.
-
Энергонезависимое хранение таблицы скоростей распространения
акустических сигналов.
-
Передачу зарегистрированных данных на персональный
компьютер.
Технические характеристики
|
Диапазон определяемых уровней |
м |
50…500 |
|
Диапазон измеряемых давлений |
МПа |
0…1 |
|
Предел основной приведенной погрешности определения
уровня |
% |
5 |
|
Предел основной приведенной погрешности измерения
температуры |
% |
1 |
|
Напряжение питания |
В |
12…24 |
|
в т.ч. УГИПАС-821 |
В |
14 |
|
Относительная влажность воздуха |
% |
до 95 |
|
Рабочий диапазон температур |
°C |
-40…+50 |
|
Время энергонезависимой работы таймера календаря
реального времени при откл. питании |
мес |
>12 |
|
Потребляемая мощность, с принадлежностями |
Вт |
25 |
|
в т.ч. УГИПАС-821 |
Вт |
1,2 |
|
Вид взрывозащиты |
|
|
|
УГИПАС-821 |
|
1ExdibIIBT3 |
|
БИЗ-821 |
|
[Exib]IIB |
|
Ресурс работы клапана |
|
100000 |
|
Степень защиты от внешних воздействий |
|
IP54 |
Устройство изготавливается в соответствии с
требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р
51330.10-99, в исполнении«взрывобезопасное электрооборудование», с
видами взрывозащиты «взрывонепроницаемая оболочка» и
«искробезопасная электрическая цепь». УГИПАС-821 имеет маркировку
взрывозащиты 1ExdibIIBT3, БИЗ-821 имеет маркировку взрывозащиты
[Exib]IIB. УГИПАС-821 предназначен для установки на устьевое
оборудование скважины, содержащего взрывоопасные смеси категорий
IIA, IIB группы Т3.

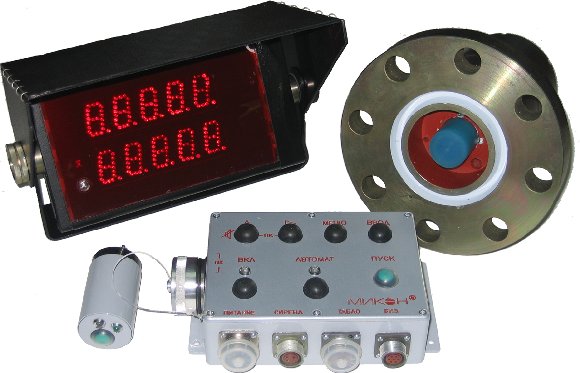

Состав
УГИПАС-821
Устройство генерации и приема акустических сигналов
предназначено для создания звукового импульса и приема звуковой
волны, отраженной от раздела фаз газ/жидкость в скважине.
БИЗ-821
Блок искрозащиты предназначен для питания системы
напряжением постоянного тока с искробезопасными параметрами и
устанавливается вне взрывоопасной зоны.
БПИ-821
Блок переноса информации предназначен для считывания
данных из УГИПАС-821 и последующего их переноса на удаленный ПК
оператора.
Табло-821
Электронное табло предназначено для отображения в
реальном времени значения давления и уровня жидкости в скважине, а
также параметров настройки.Устанавливается в зоне оператора с целью
визуального контроля.
Сирена-821
Сирена предназначена для звукового оповещения
персонала в случае аварийной ситуации.
ПУ-821
Пульт управления предназначен для задания
технологических настроек работы Установки оператором.
БП-821
Блок питания служит для питания Установки и
принадлежностей общего пользования напряжением постоянного тока, и
устанавливается в шкафу питания и управления.
ППЗ-821
Предохранитель против замерзания.
|
