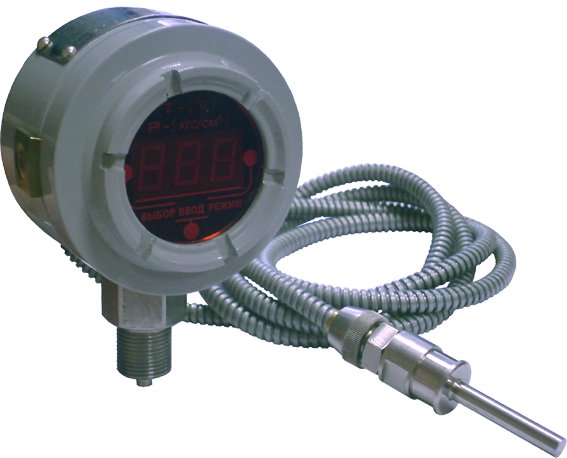

МИКОН-827
Датчик давления и температуры
Назначение
Датчик давления и температуры МИКОН-827 предназначен
для измерения давления и температуры (исполнение МИКОН-827,
МИКОН-827Т) на устье скважины,трубопроводах, резервуарах и т.п. и
передачи зарегистрированных значений на внешний контроллер по
аппарат-ному интерфейсу RS-485.
Область применения — оперативный контроль давления и
температуры эксплуатационных и нагнетательных скважин, трубопроводов
и т.п. в системах контроля и управления технологическими процессами.
В зависимости от назначения датчик выпускается в
исполнениях:
-
МИКОН-827 — датчик давления и температуры с индикацией;
-
МИКОН-827Т — датчик давления и температуры без индикации;
-
МИКОН-827И — датчик давления с индикацией;
-
МИКОН-827Д — датчик давления без индикации.
Датчик может работать совместно с МИКОН-34,
МИКОН-890.
Функции
-
Измерение и регистрация значений давления.
-
Измерение и регистрация значений температуры.
-
Передача зарегистрированных значений на внешний контроллер
по унифицированному каналу RS-485.
-
Индикация текущих значений давления и температуры (для
исполнения МИКОН-827).
Технические характеристики
|
Диапазон измерений избыточного давления |
МПа |
0…1,6, 2,5; 4; 16 |
|
Предел основной приведенной погрешности измерения
давления |
% |
0,5 |
|
Рабочий диапазон температур |
°C |
-40…+60 |
|
Рабочий диапазон температур (выносной датчик) |
°C |
-40…+130 |
|
Предел основной приведенной погрешности измерения
температуры |
% |
0,5 |
|
Присоединительная резьба |
|
М20х1,5-6g |
|
Интерфейс связи |
|
RS-485 |
|
Протокол связи |
|
MODBUS RTU |
|
Скорость обмена |
бит/с |
9600* |
|
Напряжение питания |
В |
10…30 |
|
Режим работы |
|
непрерывный |
|
Потребляемая мощность |
Вт |
3 |
|
Габаритные размеры |
мм |
140х100х70 |
|
Масса |
кг |
1 |
* Скорость может быть изменена по
заказу.
|
