МИКОН-2241
Система регистрации параметров агрегата депарафинизации
Назначение
Система МИКОН-2241 предназначена для сбора и
регистрации параметров при работе мобильного агрегата
депарафинизации АДПМ-12/150 или аналогичных в реальном масштабе
времени. Цель — контроль выполнения технологического процесса и
контроль расходования ресурсов.
Система обеспечивает регистрацию и энергонезависимое
хранение процессов изменения давления, температуры, расхода топлива
и закачиваемой жидкости, а также объема топлива в баке.
Состав системы (количество и наличие датчиков) может
варьироваться в зависимости от требований заказчика.
Функции
-
Контроль и регистрация давления рабочей жидкости.
-
Контроль и регистрация температуры рабочей жидкости на входе
и выходе.
-
Контроль и регистрация расхода закачиваемой жидкости.
-
Контроль и регистрация расхода топлива.
-
Контроль и регистрация объема топлива в баке агрегата.
-
Таймер-календарь часов реального времени.
-
Энергонезависимое хранение контролируемых значений давления,
температуры, расхода и уровня.
-
Перенос отчетов из системы на компьютер при помощи блока
переноса информации.
-

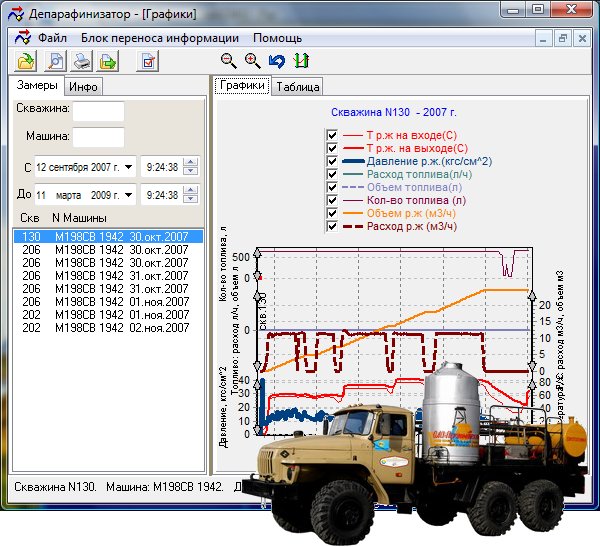

Обработка полученных данных на компьютере, формирование и
вывод отчетов на принтер или в файл.
Технические характеристики
|
Напряжение питания блока регистрации параметров |
В |
12…24 |
|
Период измерения между точками регистрации по умолчанию |
мин |
1 |
|
Рабочий диапазон температур |
°C |
-40…+50 |
|
Диапазон измерения давления |
МПа |
0…20 |
|
Погрешность измерения давления |
% |
1 |
|
Диапазон измерения температуры на входе нагревателя |
°C |
-40…+100 |
|
Диапазон измерения температуры на выходе нагревателя |
°C |
-40…+150 |
|
Погрешность измерения температуры |
°C |
1,5 |
|
Диапазон контролируемого расхода рабочей жидкости |
м3/час |
0…30 |
|
Погрешность контроля расхода рабочей жидкости при
нормальных условиях |
% |
5 |
|
Диапазон контролируемого расхода топлива |
л/час |
4…135 |
|
Погрешность контроля расхода топлива |
% |
1 |
|
Диапазон контролируемого уровня топлива |
л |
0…1000 |
|
Погрешность контроля уровня топлива |
% |
5 |
Основные устройства в составе системы

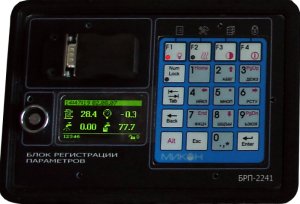

Блок регистрации параметров БРП-2241
Блок регистрации параметров БРП-2241 состоит из
микропроцессорной платы, энергонезависимой памяти, клавиатуры и
графического дисплея. БРП-2241 служит для управления системой,
предварительного просмотра собранной информации, переноса ее в
компьютер для анализа и возможной распечатки протокола событий. Блок
устанавливается в кабине автомобиля. Датчик давления рабочей жидкости ДД-20
Датчик давления рабочей жидкости ДД-20 монтируется в
магистраль рабочей жидкости на агрегат.
Датчик температуры рабочей жидкости на входе ДТ-100
Датчик температуры рабочей жидкости ДТ-100
устанавливается в магистрали рабочей жидкости перед нагревателем.
Датчик температуры рабочей жидкости на выходе ДТ-150
Датчик температуры рабочей жидкости ДТ-150
устанавливается в магистрали рабочей жидкости после нагревателя.
Датчик расхода топлива
Датчик расхода топлива устанавливается между
топливным баком и нагревателем.
Датчик расхода рабочей жидкости
Датчик расхода рабочей жидкости устанавливается в
нагнетательную систему.
Датчик уровня топлива
Датчик уровня топлива устанавливается в резервуар с
топливом, предназначенным для подогрева рабочей жидкости.
|
