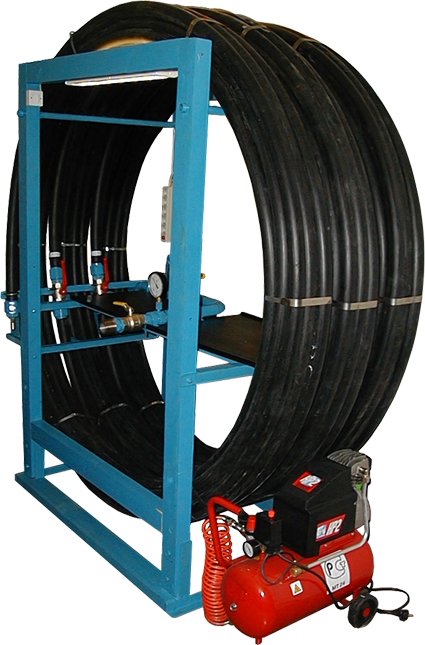

МИКОН-940
Стенд эталонной пневмомагистрали
Назначение
Стенд предназначен для испытаний устройств приема
акустических сигналов в процессе эксплуатации и после ремонта.
Применяется для наладки следующих устройств:
-
УПАС-22Т;
-
УПАС-22П;
-
УГИПАС-811;
-
УГИПАС-821;
Стенд МИКОН-940 может использоваться как в сервисных
центрах при ремонте и тарировки эхолотов, так и на предприятиях,
занимающихся научно-исследовательской и опытно-конструкторской
деятельностью при создании новых систем и приборов для
эхометрирования.
Функции
-
Создание магистрального давления заданной величины и его
контроль.
-
Имитация реперных точек или муфт.
-
Возможность настройки глубин (50, 100, 150 м).
-
Возможность подсоединения двух приборов.
-
Наличие лампы местного освещения и технологических полок.
Технические характеристики
|
Максимальная глубина магистрали |
м |
150 |
|
Интервалы настройки глубин магистрали (реперов) |
м |
50, 100 |
|
Максимальное давление в магистрали |
МПа |
1 |
|
Рабочий диапазон давлений в магистрали |
МПа |
0…0,8 |
|
Диаметр проходного сечения магистрали |
мм |
40 |
|
Присоединительная резьба |
|
2" (НКТ60) |
|
Количество присоединительных мест |
|
2 |
|
Допустимая утечка газа из магистрали |
м3/мин |
0,002 |
|
Лампа местного освещения 220 В х 40 Вт |
шт |
1 |
|
Блок электрических розеток (PILOT) |
шт |
1 |
|
Технологические полки |
шт |
2 |
|
Масса |
кг |
200 |
|
Габаритные размеры |
мм |
600х2000х2000 |
|
