КУ-701, КУ-703, КУ-704... Концевые выключатели / Электротехника / Каталог продукции
- Описание
- Технические данные
Наименование:
КУ-701, КУ-703, КУ-704, КУ-706, НВ-701, НВ-702, ВУ-701, ВУ-702
Тип:
Концевые выключатели
ТУ:
–
Краткое тех. описание:
Концевые (путевые) выключатели серии КУ-701, КУ-703, КУ-704, КУ-706, НВ-701, НВ-702, ВУ-701, ВУ-702 предназначены для коммутации цепей управления в крановых электроприводах и устанавливаются в схемах управления для ограничения линейного передвижения механизмов: КУ-701- при небольших величинах выбега; КУ-704, КУ-706 – с любой величины выбега; КУ-703 – ограничивает ход механизма подъема; НВ-701, НВ-702,ВУ-701, ВУ-702 – применяются в схемах различных механизмов.
Цена КУ-701, КУ-703, КУ-704...:
Уточняйте по телефону или через обратную связь.

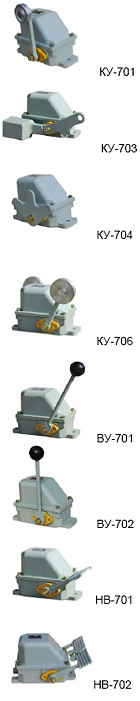

Концевые выключатели КУ-701, КУ-703, КУ-704, КУ-706, НВ-701, НВ-702, ВУ-701,
ВУ-702

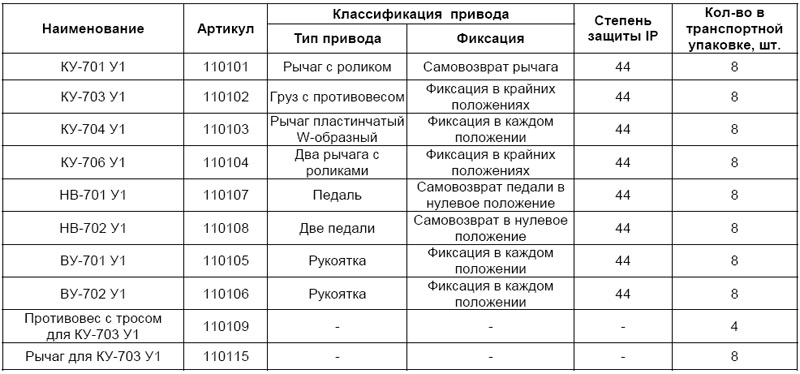

| Технические характеристики |
| Назначение: Концевые (путевые)
выключатели серии КУ-701, КУ-703, КУ-704,
КУ-706, НВ-701, НВ-702, ВУ-701, ВУ-702
предназначены для коммутации цепей управления в
крановых электроприводах и устанавливаются в
схемах управления для ограничения линейного
передвижения механизмов: КУ-701- при небольших
величинах выбега; КУ-704, КУ-706 – с любой
величины выбега; КУ-703 – ограничивает ход
механизма подъема; НВ-701, НВ-702,ВУ-701, ВУ-702
– применяются в схемах различных механизмов.
Выключатели имеют две независимые
электрические цепи и могут работать как на
переменном, так и на постоянном токе в
повторно-кратковременном режиме. |
Основные технические характеристики:
- - ток продолжительного режима 10А;
- - номинальное напряжение переменного
тока 220, 380В;
- - номинальное напряжение постоянного
тока 110, 220, 440В;
- - эксплуатационная частота включений до
600 в час;
- - в зависимости от порядка замыкания и
размыкания контактов – с прямым порядком
замыкания;
- - температура окружающей среды от минус
40 до плюс 40ºС;
- - максимальный угол наклона рычага 30º;
- - угол несрабатывания ≤ 3º;
- - механическая износостойкость 1 000 000
ВО;
- - ввод внешних проводов через гермоввод
(сальник);
- - выключатели имеют 2 независимые
электрические цепи;
- - число положений: 2 и 3;
- - гарантийный срок 2 года.
|
|

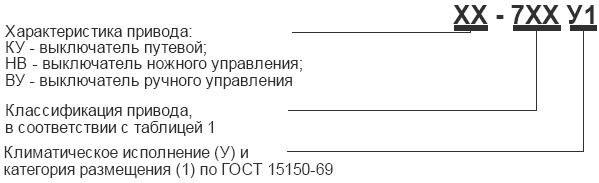

Структура условного
обозначения
Пример заказа: Концевой выключатель
КУ-701 У1. Технические
характеристикиОрганом воздействия
на привод выключателей служат:в КУ-701,
КУ-706 – ограничительная линейка
механизма; в КУ-704 – штырь; в КУ-703 –
полка, укрепленная на траверсе крюка
крана, которая поднимает или опускает
груз приводного рычага выключателя.
Конструкцией предусмотрен любой
порядок замыкания контактов, который
может быть получен путем переборки
кулачкового барабана на месте
эксплуатации.
Рабочее положение выключателей в
пространстве – любое, кроме
НВ-701,НВ-702 которые устанавливаются
только лапами вниз.
Включаемый ток:
− при напряжении
до 500В/50Гц – 50А;
− при напряжении
110, 220, 440В постоянного тока – 25А.
Отключаемый ток:
− при напряжении
до 500В/50Гц - 10А;
− при напряжении
постоянного тока 110/ 220/ 440В – 2,0/
1,5/ 0,5А. |
|
|
|
|
Основные преимущества
- - силуминовый корпус основания и крышки;
- - сальник из латуни;
- - степень защиты IP44;
- - полный ассортимент концевых
выключателей КУ, НВ, ВУ;
- - лучшее качество концевых выключателей
в России.
|
|
|
|

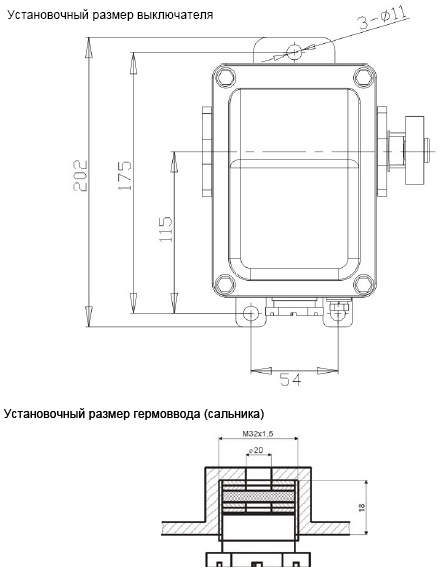

| Установочные размеры
концевых выключателей
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
КУ-701 У1, рычаг с роликом, 10А, IP44, 2 эл.
цепи, выключатель концевой (ЭТ) |
2.6 |
2.7 |
1 |
50 |
0.02 |
135 |
|
КУ-703 У1, рычаг с грузом, 10А, IP44, 2 эл.
цепи, без противовеса, выключатель концевой (ЭТ) |
2.2 |
2.363 |
1 |
8 |
0.014 |
18.9 |
|
КУ-704 У1, W- образный рычаг, 10А, IP44, 2 эл.
цепи, выключатель концевой (ЭТ) |
|
|
|
8 |
0.042 |
19.6 |
|
КУ-706 У1, рычаг с 2-мя роликами, 10А, IP44, 2
эл. цепи, выключатель концевой (ЭТ) |
3.275 |
|
1 |
8 |
0.054 |
28.62 |
|
ВУ-701 У1, рычаг с ручкой, 3 положения, 10А,
IP44, 2 эл. цепи, выключатель концевой ручной (ЭТ) |
|
|
|
|
|
|
|
ВУ-702 У1, рычаг с ручкой, 2 положения, 10А,
IP44, 2 эл. цепи, выключатель концевой ручной (ЭТ) |
2.266 |
2.398 |
1 |
8 |
0.041 |
20.16 |
|
НВ-701 У1, рычаг с 1-ой педалью, 10А, IP44, 2 эл.
цепи, выключатель концевой ножной (ЭТ) |
|
|
|
|
|
|
|
НВ-702 У1, рычаг с 2-мя педалями, 10А, IP44, 2
эл. цепи, выключатель концевой ножной (ЭТ) |
2.602 |
2.754 |
1 |
8 |
0.069 |
23.4 |
|
Противовес с тросом для КУ-703 У1 (ЭТ) |
5.27 |
5.36 |
1 |
4 |
0.011 |
22.3 |
|
Рычаг для КУ-703 У1 (ЭТ) |
2.2 |
2.363 |
1 |
8 |
0.014 |
18.9 |
|
|
|
|
