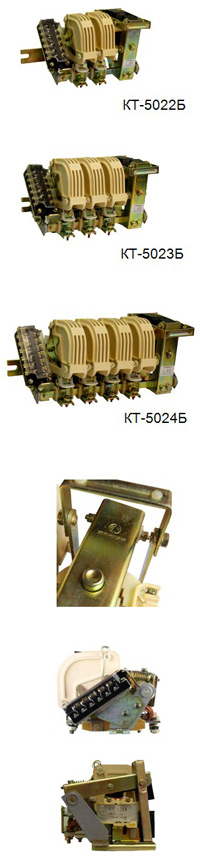

Контакторы КТ 5000 электромагнитные
| Технические
характеристики |
| Назначение: Контакторы электромагнитные переменного тока
серии КТ-5000 предназначены для
применения в стационарных установках для
дистанционного включения и отключения
приемников электрической энергии на
напряжение до 660 В переменного тока 50 и 60
Гц. |

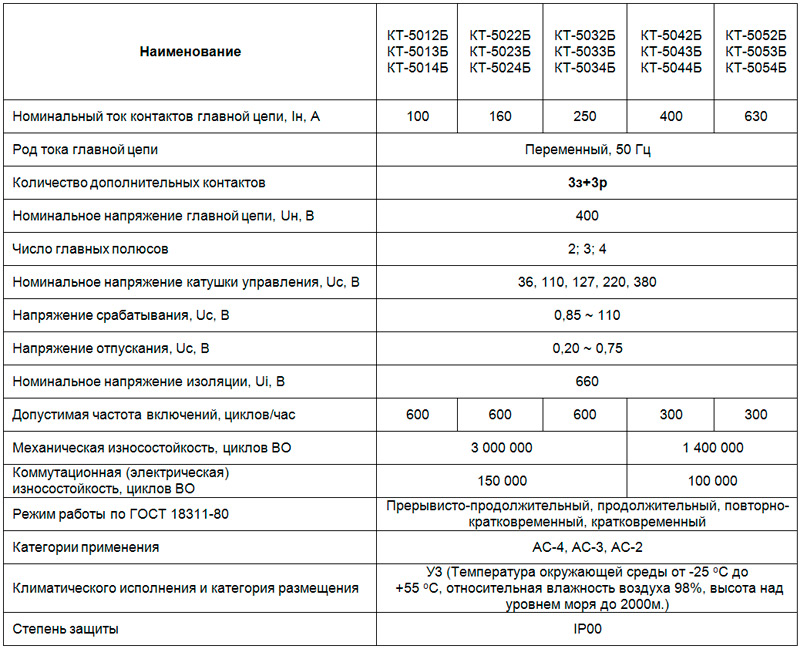

| Основные технические характеристики: Основные
технические характеристики и режимы работы
контакторов КТ 5000 электромагнитных.
|

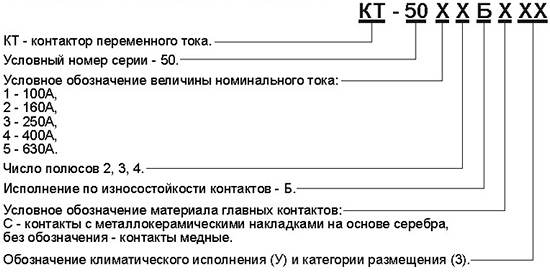

Структура
условного обозначения
|
|
Пример заказа: Контактор
электромагнитный КТ-5033Б У3 220В.

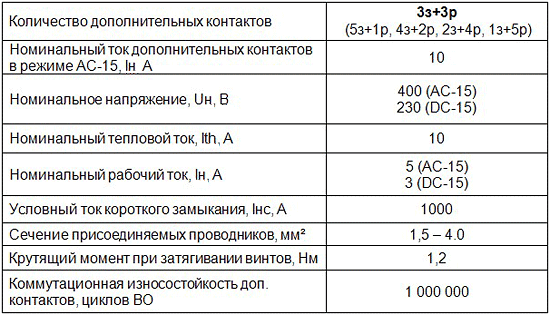

Параметры дополнительных контактов

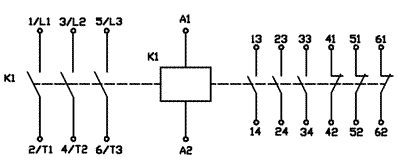

Принципиальная электрическая схема
контактора
Внешний вид основных контактов
|
Характеристики
используемых контактов
| Тип контактора |
Расстояние
разомкнутых
контактов D, мм |
Допустимое
отклонение
E, мм |
Начальное давление, Н |
Конечное
давление, Н |
| KT-5013Б |
9 ~ 12 |
5 ~ 6 |
13.24 ~ 16.18 |
18.63 ~ 26.48 |
| KT-5023Б |
10 ~ 13 |
5 ~ 6 |
21.08 ~ 25.99 |
28.44 ~ 38.25 |
| KT-5033Б |
12 ~ 15 |
5 ~ 6 |
35.3 ~ 43.1 |
49 ~ 64.7 |
| KT-5043Б |
13 ~ 16 |
7.5 ~ 8.5 |
52.96 ~ 64.72 |
79.43 ~ 104.93 |
| KT-5053Б |
15 ~ 18 |
9.5 ~ 10.5 |
83.3 ~ 102.9 |
118.6 ~ 154.8 |
| Вспомогательные контакты |
7.5 ~ 9.2 |
2 ~ 3.8 |
≥0.98 |
≥2.45 |
|
| |
|
|
|

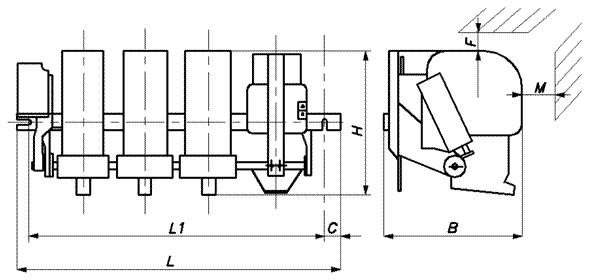

| Схема контактора, габаритные и
установочные размеры. Схема подключения
контактора серии КТ5000

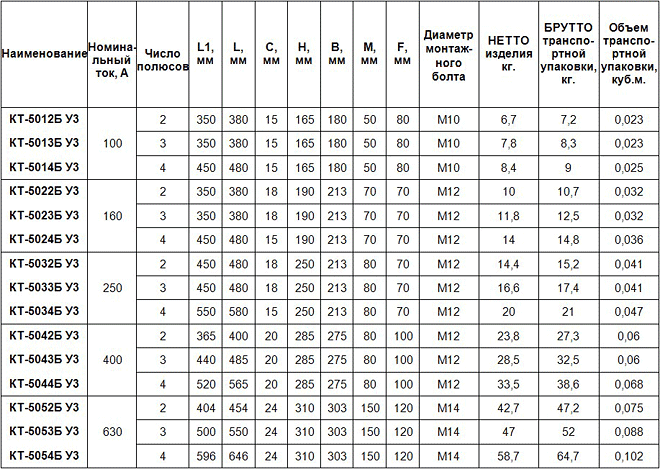

Таблица 3. Габаритные, установочные
размеры, масса, схема
контактора серии КТ 5000, схема
подключения контакторов
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
Контакторы КТ 5000, 3-х полюсные |
|
КТ-5013Б У3, 100А, 110В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
7.9 |
8.4 |
1 |
1 |
0.023 |
8.4 |
|
КТ-5013Б У3, 100А, 220В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
7.9 |
8.4 |
1 |
1 |
0.023 |
8.4 |
|
КТ-5013Б У3, 100А, 380В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
7.9 |
8.4 |
1 |
1 |
0.023 |
8.4 |
|
КТ-5023Б У3, 160А, 110В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
11.8 |
12.5 |
1 |
1 |
0.032 |
12.5 |
|
КТ-5023Б У3, 160А, 220В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
11.88 |
12.52 |
1 |
1 |
0.031 |
12.52 |
|
КТ-5023Б У3, 160А, 380В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
11.88 |
12.526 |
1 |
1 |
0.031 |
12.526 |
|
КТ-5033Б У3, 250А, 110В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
16.6 |
17.4 |
1 |
1 |
0.041 |
17.4 |
|
КТ-5033Б У3, 250А, 220В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
16.44 |
17.226 |
1 |
1 |
0.042 |
17.226 |
|
КТ-5033Б У3, 250А, 380В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
16.44 |
17.26 |
1 |
1 |
0.042 |
17.26 |
|
КТ-5043Б У3, 400А, 110В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
28.5 |
32.5 |
1 |
1 |
0.06 |
32.5 |
|
КТ-5043Б У3, 400А, 220В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
27.14 |
31.74 |
1 |
1 |
0.07 |
31.74 |
|
КТ-5043Б У3, 400А, 380В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
27.14 |
31.8 |
1 |
1 |
0.07 |
31.8 |
|
КТ-5053Б У3, 630А, 110В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
47 |
52 |
1 |
1 |
0.088 |
52 |
|
КТ-5053Б У3, 630А, 220В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
45.28 |
51.28 |
1 |
1 |
0.102 |
51.28 |
|
КТ-5053Б У3, 630А, 380В, 3з+3р, 3 полюса,
контактор электромагнитный (ЭТ) |
45.28 |
52.02 |
1 |
1 |
0.102 |
52.02 |
|
Контакторы КТ 5000, 2-х полюсные |
|
КТ-5012Б У3, 100А, 110В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
|
|
|
|
|
|
|
КТ-5012Б У3, 100А, 220В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
6.7 |
7.2 |
1 |
1 |
0.023 |
7.2 |
|
КТ-5012Б У3, 100А, 380В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
6.7 |
7.2 |
1 |
1 |
0.023 |
7.2 |
|
КТ-5022Б У3, 160А, 110В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
10 |
10.7 |
1 |
1 |
0.032 |
10.7 |
|
КТ-5022Б У3, 160А, 220В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
10 |
10.7 |
1 |
1 |
0.032 |
10.7 |
|
КТ-5022Б У3, 160А, 380В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
10 |
10.7 |
1 |
1 |
0.032 |
10.7 |
|
КТ-5032Б У3, 250А, 110В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
14.4 |
15.2 |
1 |
1 |
0.041 |
15.2 |
|
КТ-5032Б У3, 250А, 220В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
14.4 |
15.2 |
1 |
1 |
0.041 |
15.2 |
|
КТ-5032Б У3, 250А, 380В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
14.4 |
15.2 |
1 |
1 |
0.041 |
15.2 |
|
КТ-5042Б У3, 400А, 110В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
23.8 |
27.3 |
1 |
1 |
0.06 |
27.3 |
|
КТ-5042Б У3, 400А, 220В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
23.8 |
27.3 |
1 |
1 |
0.06 |
27.3 |
|
КТ-5042Б У3, 400А, 380В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
23.8 |
27.3 |
1 |
1 |
0.06 |
27.3 |
|
КТ-5052Б У3, 630А, 110В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
|
|
|
|
|
|
|
КТ-5052Б У3, 630А, 220В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
42.7 |
47.2 |
1 |
1 |
0.075 |
47.2 |
|
КТ-5052Б У3, 630А, 380В, 3з+3р, 2 полюса,
контактор электромагнитный (ЭТ) |
42.7 |
47.2 |
1 |
1 |
0.075 |
47.2 |
|
Контакторы КТ 5000, 4-х полюсные |
|
КТ-5014Б У3, 100А, 220В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
8.4 |
9 |
1 |
1 |
0.025 |
9 |
|
КТ-5014Б У3, 100А, 380В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
8.4 |
9 |
1 |
1 |
0.025 |
9 |
|
КТ-5024Б У3, 160А, 220В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
14 |
15.1 |
1 |
1 |
0.036 |
15.1 |
|
КТ-5024Б У3, 160А, 380В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
14 |
15.1 |
1 |
1 |
0.036 |
15.1 |
|
КТ-5034Б У3, 250А, 220В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
20 |
21 |
1 |
1 |
0.047 |
21 |
|
КТ-5034Б У3, 250А, 380В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
20 |
21 |
1 |
1 |
0.047 |
21 |
|
КТ-5044Б У3, 400А, 220В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
33.5 |
38.6 |
1 |
1 |
0.068 |
38.6 |
|
КТ-5044Б У3, 400А, 380В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
33.5 |
38.6 |
1 |
1 |
0.068 |
38.6 |
|
КТ-5054Б У3, 630А, 110В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
|
|
|
|
|
|
|
КТ-5054Б У3, 630А, 220В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
58.6 |
64.7 |
1 |
1 |
0.102 |
64.7 |
|
КТ-5054Б У3, 630А, 380В, 3з+3р, 4 полюса,
контактор электромагнитный (ЭТ) |
58.6 |
64.7 |
1 |
1 |
0.102 |
64.7 |
|
КТ 5000, вспомогательные блок-контакты |
|
Вспомогательный блок-контакт на 10А для КТ-5000,
100А - 630А (ЭТ) |
0.28 |
0.295 |
1 |
85 |
0.04 |
29.5 |
|
