Наименование:
РТ 1
Тип:
Реле токовое
ТУ:
–
Краткое тех. описание:
Реле электротепловое серии РТ1 предназначено для защиты электродвигателей от перегрузки, ассиметрии фаз, затянутого пуска и заклинивания ротора. Устанавливается непосредственно на малогабаритных контакторах серии КМ1 и пускателях серии ПМЛ. Для защиты от короткого замыкания должны быть предусмотрены предохранители или автоматические выключатели на соответствующее значение номинального тока срабатывания.
Цена РТ 1:
Уточняйте по телефону или через обратную связь.
Реле токовое РТ 1 (1-93A)
| Технические
характеристики |
| Назначение: Реле электротепловое серии РТ1
предназначено для защиты электродвигателей
от перегрузки, ассиметрии фаз, затянутого
пуска и заклинивания ротора. Устанавливается
непосредственно на малогабаритных
контакторах серии КМ1 и пускателях серии
ПМЛ. Для защиты от короткого замыкания
должны быть предусмотрены предохранители или
автоматические выключатели на
соответствующее значение номинального тока
срабатывания.
Электротепловое реле РТ1 выпускается в
трех типоразмерах на токи до 93А. |

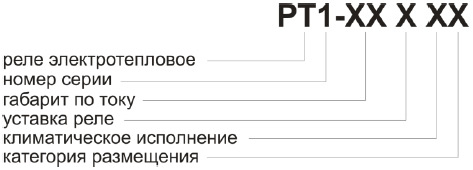

| Структура
условного обозначения

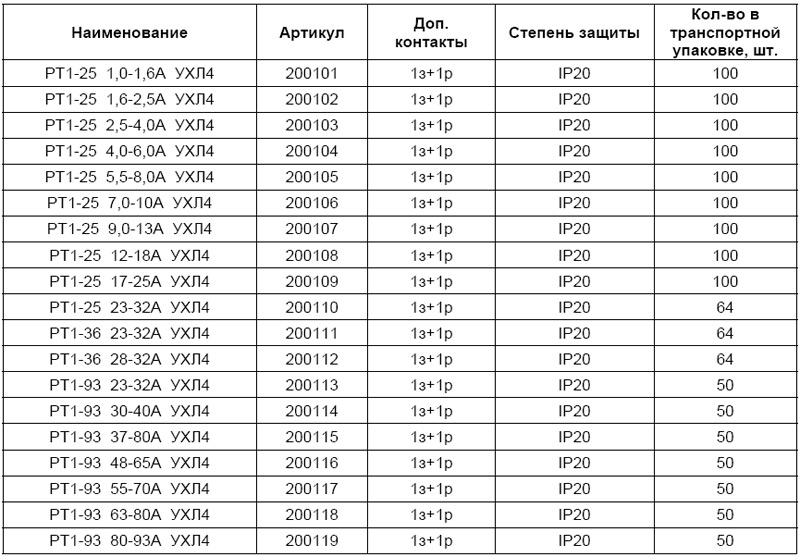

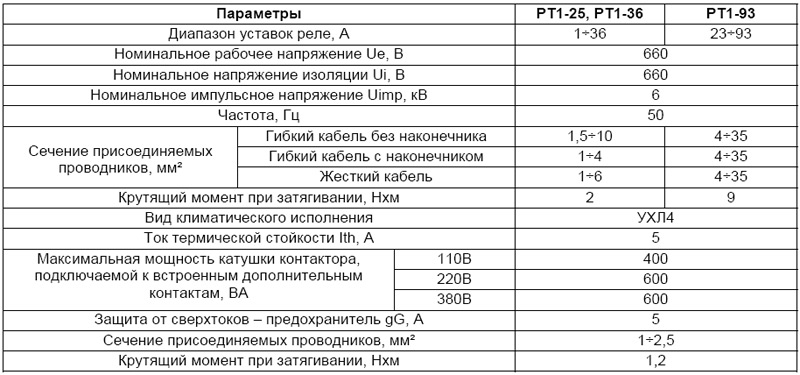

Основные технические характеристики:
Пример заказа: Реле электротепловое
РТ1-25 9,0 – 13А УХЛ4
|
|
|
|

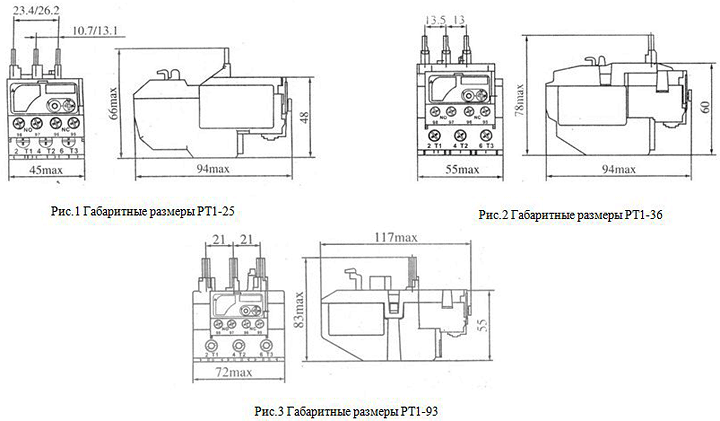

| Общий вид и габаритные размеры реле
серии РТ1

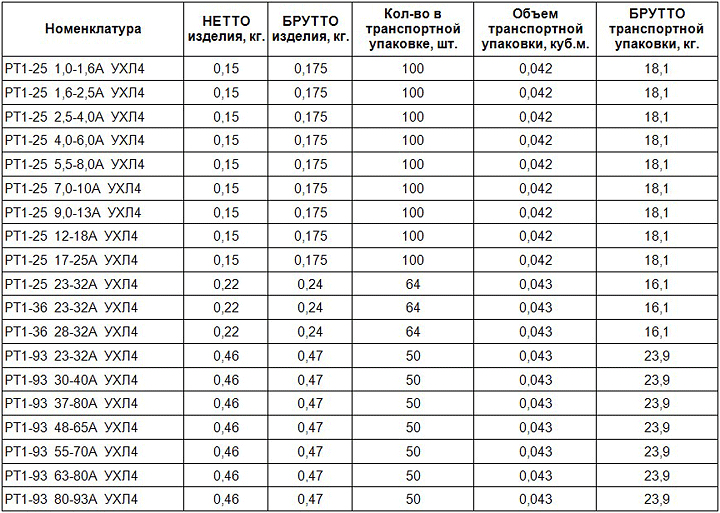

Ассортимент и упаковка
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
РТ1-25 1,0-1,6А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 1,6-2,5А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 2,5-4,0А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 4,0-6,0А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 5,5-8,0А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 7-10А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 9-13А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 12-18А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
0.18 |
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 17-25А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.15 |
|
1 |
100 |
0.042 |
18.1 |
|
РТ1-25 23-32А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.22 |
|
1 |
64 |
0.042 |
16.1 |
|
РТ1-36 23-32А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.22 |
|
1 |
64 |
0.042 |
16.1 |
|
РТ1-36 28-36А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.22 |
|
1 |
64 |
0.042 |
16.1 |
|
РТ1-93 23-32А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
|
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 30-40А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
|
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 37-50А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
0.48 |
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 48-65А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
0.48 |
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 55-70А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
0.48 |
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 63-80А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
0.48 |
1 |
50 |
0.043 |
23.9 |
|
РТ1-93 80-93А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP20, реле
тепловое (ЭТ) |
0.46 |
0.48 |
1 |
50 |
0.043 |
23.9 |
|
|
|
|
