РТТ 12 Реле тепловое токовое / Электротехника / Каталог продукции
- Описание
- Технические данные
Наименование:
РТТ 12
Тип:
Реле тепловое токовое
ТУ:
–
Краткое тех. описание:
Реле электротепловое токовое серии РТТ12 предназначено для защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при обрыве одной из фаз. Реле применяется в схемах управления электроприводами в цепях переменного тока напряжением до 660В частотой 50, 60 Гц, в цепях постоянного тока напряжением до 440В. В реле предусмотрена функция автоматического или ручного самовозврата.
Цена РТТ 12:
Уточняйте по телефону или через обратную связь.
Реле тепловое токовое РТТ 12 (24-630A)
| Технические
характеристики |
| Назначение: Реле электротепловое токовое серии РТТ12
предназначено для защиты трёхфазных
асинхронных двигателей с короткозамкнутым
ротором от перегрузок недопустимой
продолжительности, в том числе возникающих
при обрыве одной из фаз. Реле применяется в
схемах управления электроприводами в цепях
переменного тока напряжением до 660В
частотой 50, 60 Гц, в цепях постоянного тока
напряжением до 440В. В реле предусмотрена
функция автоматического или ручного
самовозврата. |

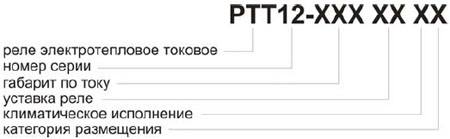

| Структура
условного обозначения:

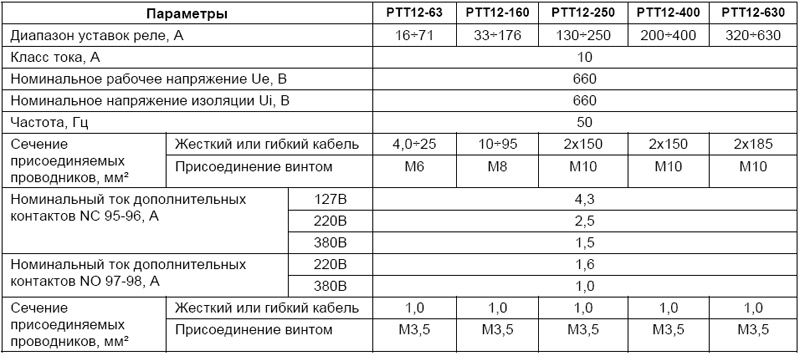

Основные технические характеристики:
Пример заказа: Реле электротепловое
токовое РТТ12-63-УХЛ4 24 – 36А

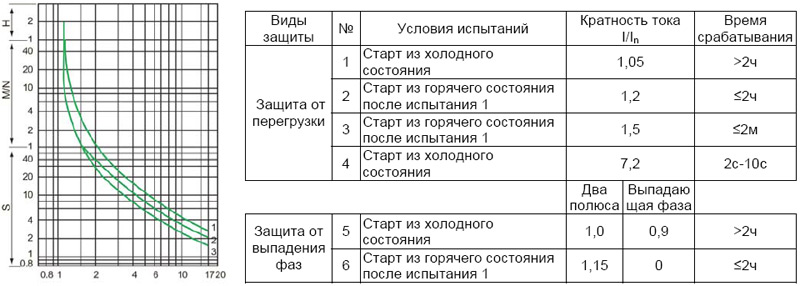

Характеристики срабатывания защиты:
|
|
|
|
Основные
преимущества
- 1. Термобиметаллические расцепители
в 3-х полюсах.
- 2. Наличие температурной
компенсации.
- 3. Наличие регулировки тока
срабатывания.
- 4. Наличие ручного или
автоматического повторного включения.
- 5. Наличие кнопки «тест».
- 6. Электрически не связанные
вспомогательные контакты 1н.о. и 1н.з.
- 7. Широкий ассортиментный ряд.
|
|
|
|

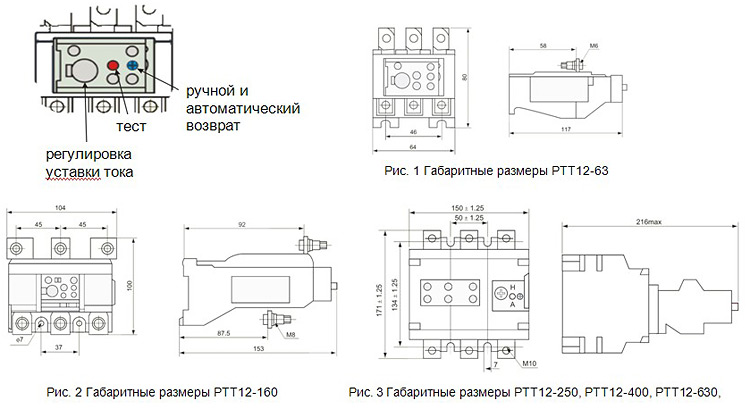

| Общий вид, габаритные и установочные
размеры

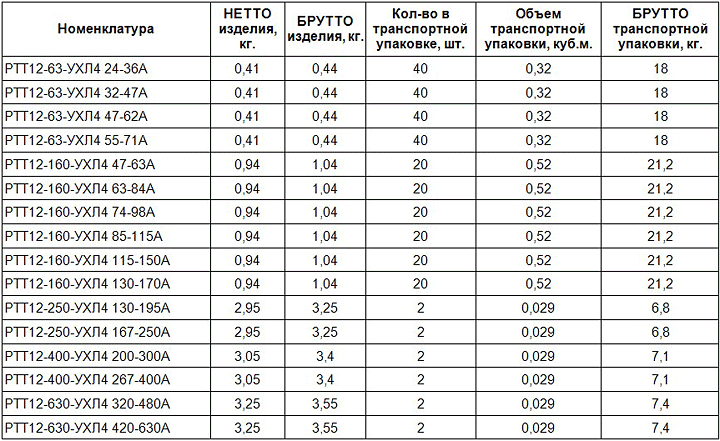

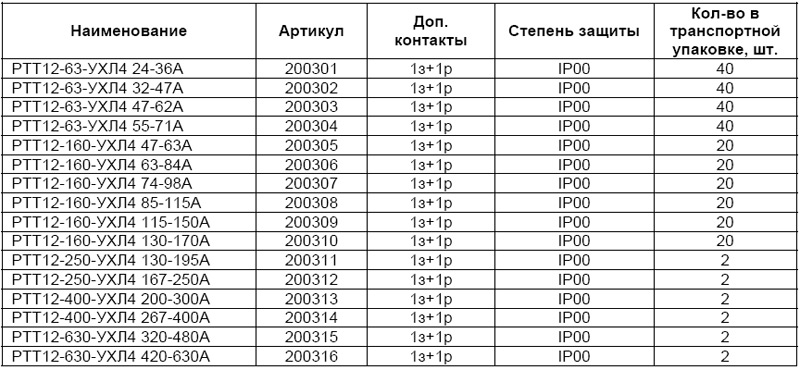

Ассортимент и упаковка
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
РТТ12- 63 24-36А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.41 |
|
1 |
40 |
0.032 |
18 |
|
РТТ12- 63 32-47А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.41 |
|
1 |
40 |
0.031 |
18 |
|
РТТ12- 63 47-62А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.41 |
|
1 |
40 |
0.032 |
18 |
|
РТТ12- 63 55-71А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.41 |
|
1 |
40 |
0.032 |
18 |
|
РТТ12-160 47-63А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.93 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-160 63-84А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.932 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-160 74-98А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.932 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-160 85-115А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.932 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-160 115-150А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.932 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-160 130-170А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
0.932 |
1.004 |
1 |
20 |
0.053 |
20.96 |
|
РТТ12-250 130-195А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
2.95 |
|
1 |
2 |
0.029 |
6.8 |
|
РТТ12-250 167-250А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
2.95 |
|
1 |
2 |
0.029 |
6.8 |
|
РТТ12-400 200-300А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
2.97 |
3.188 |
1 |
4 |
0.048 |
13.38 |
|
РТТ12-400 267-400А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
2.97 |
3.188 |
1 |
4 |
0.048 |
13.38 |
|
РТТ12-630 320-480А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
3.25 |
|
1 |
2 |
0.029 |
7.4 |
|
РТТ12-630 420-630А УХЛ4, 660В/50Гц, 1з+1р,
автоматический и ручной возврат, IP00, реле
тепловое токовое (ЭТ) |
3.25 |
|
1 |
2 |
0.029 |
7.4 |
|
|
|
|
