Реле электротепловое РТЛ
| Технические
характеристики |
| Назначение: Тепловое реле РТЛ предназначено для
обеспечения защиты электродвигателей от
токовых перегрузок большой
продолжительности. Тепловые реле РТЛ
обеспечивают защиту от асимметрии токов в
фазах и от выпадения одной из фаз.
Выпускаются реле тепловые РТЛ с
диапазоном тока от 0,1 до 80А. Реле РТЛ
могут устанавливаться как непосредственно на
пускатели ПМЛ, так и отдельно от пускателей
(в последнем случае они должны быть снабжены
клеммниками КРЛ). |

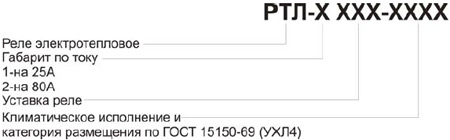

| Структура
условного обозначения:

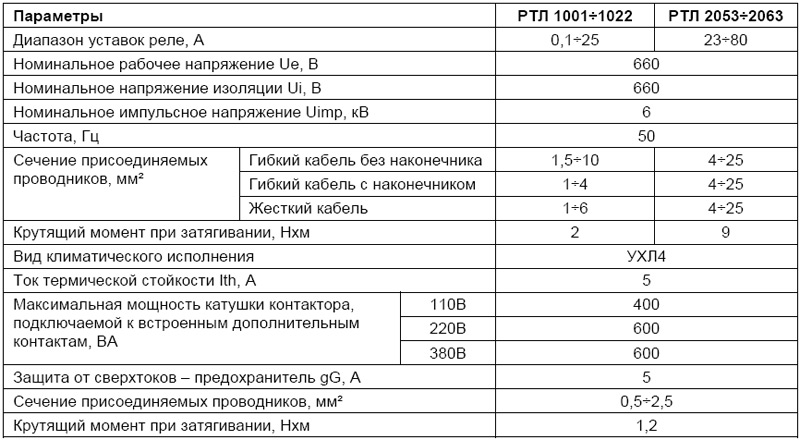

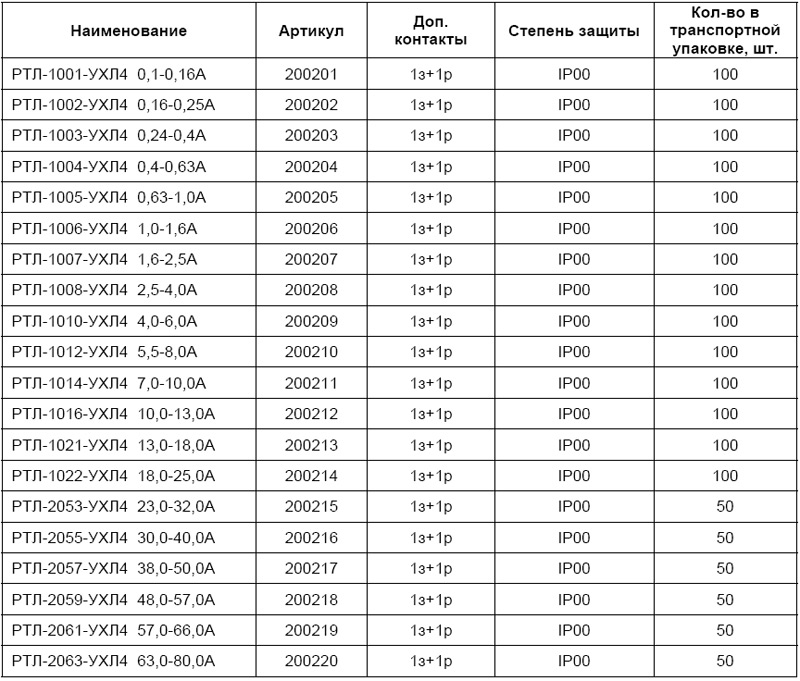

Основные технические характеристики:
Пример заказа: Реле электротепловое
РТЛ-1005-УХЛ4 0,63 – 1,0А

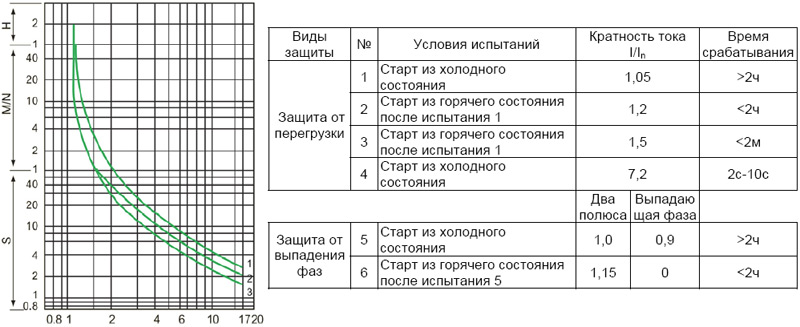

Характеристики срабатывания защиты:
|
|
|
|

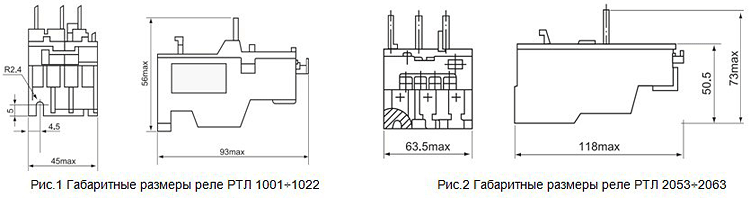

| Общий вид и габаритные размеры реле
серии РТЛ

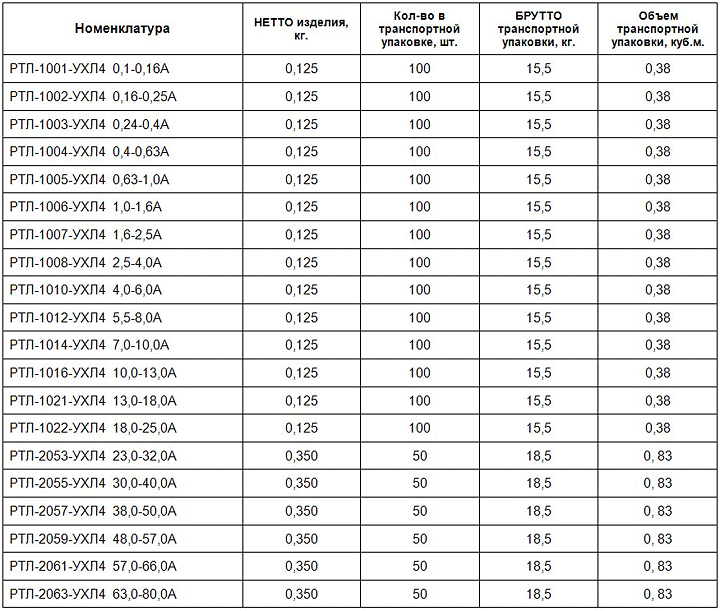

Ассортимент и упаковка
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
РТЛ-1001 УХЛ4 0,1-0,16А, 660В/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
13.98 |
|
РТЛ-1002 УХЛ4 0,16-0,25А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
14.26 |
|
РТЛ-1003 УХЛ4 0,24-0,4А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
14.32 |
|
РТЛ-1004 УХЛ4 0,4-0,63А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
14.82 |
|
РТЛ-1005 УХЛ4 0,63-1,0А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
|
|
РТЛ-1006 УХЛ4 1,0-1,6А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
14.85 |
|
РТЛ-1007 УХЛ4 1,6-2,5А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.148 |
1 |
100 |
0.149 |
14.83 |
|
РТЛ-1008 УХЛ4 2,5-4,0А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.032 |
14.8 |
|
РТЛ-1010 УХЛ4 4,0-6,0А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
100 |
0.031 |
15.12 |
|
РТЛ-1012 УХЛ4 5,5-8,0А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.15 |
1 |
100 |
0.031 |
15.03 |
|
РТЛ-1014 УХЛ4 7,0-10,0А, 660/50Гц, 1з+1р, ручной
возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.15 |
1 |
100 |
0.031 |
15.04 |
|
РТЛ-1016 УХЛ4 10,0-13,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.15 |
1 |
100 |
0.031 |
15.01 |
|
РТЛ-1021 УХЛ4 13,0-18,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.15 |
1 |
100 |
0.032 |
15.14 |
|
РТЛ-1022 УХЛ4 18,0-25,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
0.12 |
0.15 |
1 |
100 |
0.032 |
15.22 |
|
РТЛ-2053 УХЛ4 23,0-32,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
50 |
0.042 |
19.78 |
|
РТЛ-2055 УХЛ4 30,0-40,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
50 |
0.042 |
19.82 |
|
РТЛ-2057 УХЛ4 38,0-50,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
0.34 |
0.398 |
1 |
50 |
0.041 |
19.89 |
|
РТЛ-2059 УХЛ4 48,0-57,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
50 |
0.042 |
19.94 |
|
РТЛ-2061 УХЛ4 57,0-66,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
50 |
0.042 |
20.04 |
|
РТЛ-2063 УХЛ4 63,0-80,0А, 660/50Гц, 1з+1р,
ручной возврат, IP20, реле электротепловое (ЭТ) |
|
|
1 |
50 |
0.031 |
20 |
|
|
|
|
