Наименование: ВР32-31, ВР32-35, ВР32-37
Тип: Выключатели-разъединители
ТУ: –
Краткое тех. описание: Выключатели-разъединители (выключатели нагрузки) серии ВР32 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.
Цена ВР32-31, ВР32-35...: Уточняйте по телефону или через обратную связь.
Рубильник ВР32-31, ВР32-35, ВР32-37, выключатель разъединитель ВР
Технические
характеристики |
Назначение: Выключатели-разъединители (выключатели
нагрузки) серии ВР32 предназначены для
ручной коммутации силовых электрических
цепей номинальным напряжением до 660В
переменного тока и 440В постоянного тока в
устройствах распределения электрической
энергии. |
Основные технические характеристики:
- - выключатели рассчитаны для работы
при напряжении:
- не более 440 В постоянного тока;
- не более 660 В переменного тока
частотой 50 и 60 Гц.
- - температура окружающей среды от
минус 60 до плюс 40ºС
- - гарантийный срок 2 года

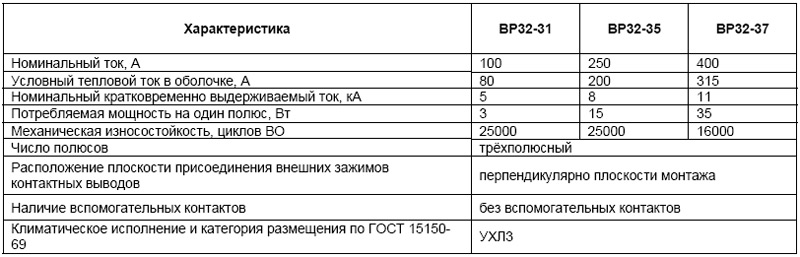

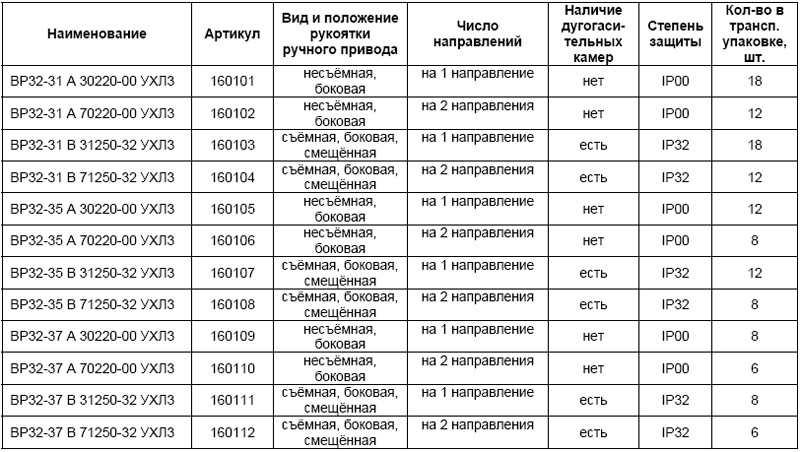

Технические
характеристики:
Пример заказа:
Выключатель-разъединитель ВР32-31 В31250-32

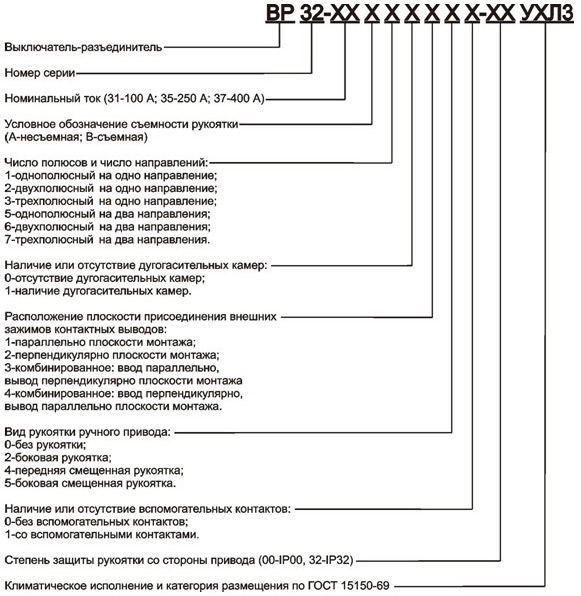

Структура условного обозначения:
|
|
|
|
Основные
преимущества
- - контактная система ножевого типа с
двойным видимым разрывом цепи
- - наличие дугогасительных камер
обеспечивает эффективное гашение
электрической дуги при коммутации
- - наличие различных видов рукояток
- - возможность присоединения как
алюминиевых так и медных проводников и
кабелей к контактным выводам с помощью
резьбовых соединений
|
|
|
|

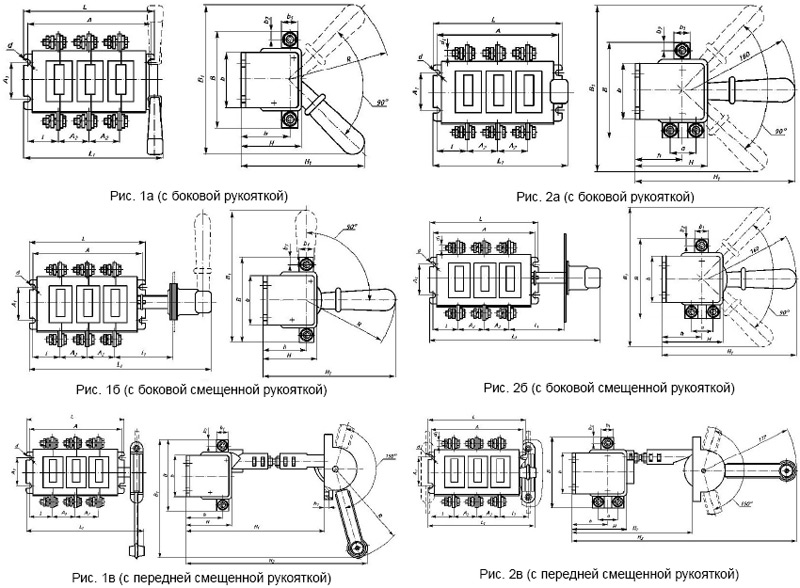

Габаритные и установочные размеры
выключателей-разъединителей на одно
направление (рис. 1), на два направления (рис. 2).

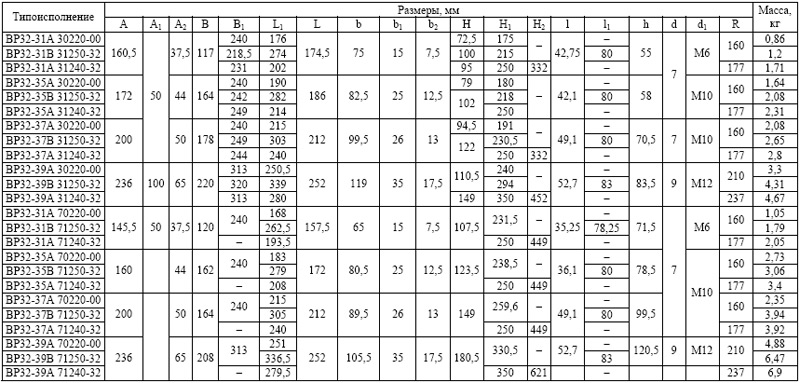

Габаритные, установочные и присоединительные
размеры трехполюсных
выключателей-разъединителей серии ВР32.

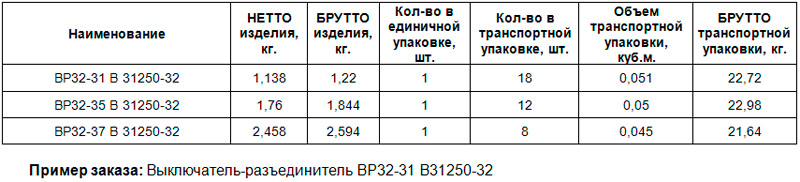

Ассортимент и упаковка
|
|
|
|
Пакинг
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
ВР32-31 А 30220-00 УХЛ3, 100А, несъёмная боковая
рукоятка, 3-х полюсный на одно направление,
IP00, выключатель-разъединитель (ЭТ) |
|
|
|
18 |
0.049 |
25.1 |
ВР32-31 В 31250-32 УХЛ3, 100А, съёмная боковая
смещённая рукоятка, 3-х полюсный на одно
направление, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
1.138 |
|
|
18 |
0.051 |
22.72 |
ВР32-31 А 70220-00 УХЛ3, 100А, несъёмная боковая
рукоятка, 3-х полюсный на два направления, IP00,
выключатель-разъединитель (ЭТ) |
|
|
|
18 |
0.049 |
25.1 |
ВР32-31 В 71250-32 УХЛ3, 100А, съёмная боковая
смещённая рукоятка, 3-х полюсный на два
направления, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
1.138 |
|
|
18 |
0.051 |
22.72 |
ВР32-35 А 30220-00 УХЛ3, 250А, несъёмная боковая
рукоятка, 3-х полюсный на одно направление,
IP00, выключатель-разъединитель (ЭТ) |
|
|
|
12 |
0.049 |
22.3 |
ВР32-35 В 31250-32 УХЛ3, 250А, съёмная боковая
смещённая рукоятка, 3-х полюсный на одно
направление, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
1.76 |
|
|
12 |
0.05 |
22.98 |
ВР32-35 А 70220-00 УХЛ3, 250А, несъёмная боковая
рукоятка, 3-х полюсный на два направления, IP00,
выключатель-разъединитель (ЭТ) |
|
|
|
12 |
0.049 |
22.3 |
ВР32-35 В 71250-32 УХЛ3, 250А, съёмная боковая
смещённая рукоятка, 3-х полюсный на два
направления, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
1.76 |
|
|
12 |
0.05 |
22.98 |
ВР32-37 А 30220-00 УХЛ3, 400А, несъёмная боковая
рукоятка, 3-х полюсный на одно направление,
IP00, выключатель-разъединитель (ЭТ) |
|
|
|
8 |
0.045 |
20 |
ВР32-37 В 31250-32 УХЛ3, 400А, съёмная боковая
смещённая рукоятка, 3-х полюсный на одно
направление, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
2.458 |
|
|
8 |
0.045 |
21.64 |
ВР32-37 А 70220-00 УХЛ3, 400А, несъёмная боковая
рукоятка, 3-х полюсный на два направления, IP00,
выключатель-разъединитель (ЭТ) |
|
|
|
8 |
0.045 |
20 |
ВР32-37 В 71250-32 УХЛ3, 400А, съёмная боковая
смещённая рукоятка, 3-х полюсный на два
направления, с дугогасительными камерами, IP32,
выключатель-разъединитель (ЭТ) |
2.458 |
|
|
8 |
0.045 |
21.64 |
|
|
|
|
