Наименование:
ВК 30
Тип:
Выключатели кнопочные
ТУ:
–
Краткое тех. описание:
Выключатели кнопочные серии ВК 30 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В, частотой 50 и 60 Гц и постоянного тока напряжением до 440В и применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных установках.
Цена ВК 30:
Уточняйте по телефону или через обратную связь.
Выключатели кнопочные ВК 30
| Технические
характеристики |
| Назначение: Выключатели кнопочные серии ВК 30
предназначены для коммутации электрических
цепей управления переменного тока
напряжением до 660В, частотой 50 и 60 Гц и
постоянного тока напряжением до 440В и
применяются для комплектации панелей,
пультов, постов и шкафов управления в
стационарных установках.

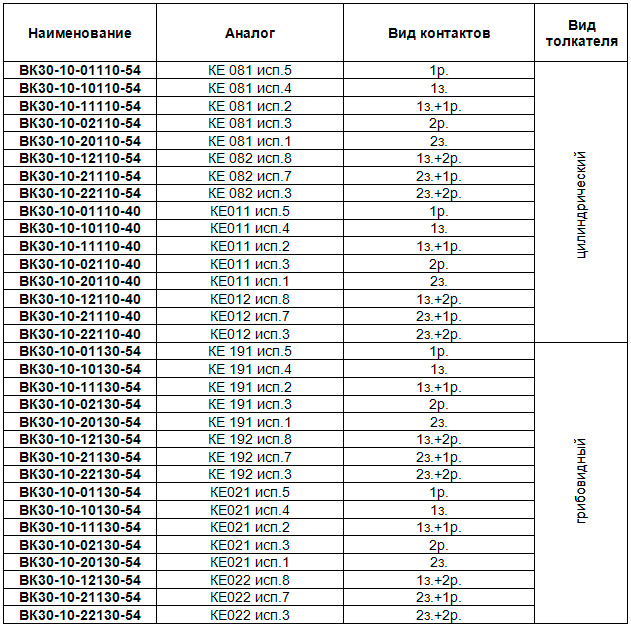

Внимание! Выключатели кнопочные ВК 30
являются аналогом
кнопок управления КЕ. |
|
2з+2р, IP54, красный
1з+1р, IP54, черный
2з+2р, IP40, красный
2з+2р, IP54, гриб, черный
2з+2р, IP54, черный
1з+1р, IP54, красный
2з+2р, IP40, черный
2з+2р, IP54, гриб, красный |
Основные технические
характеристики:
- - номинальный ток цепи
управления 10А;
- - номинальное напряжение
изоляции переменного тока 660В;
- - номинальное напряжение
изоляции постоянного тока 440В;
- - степень защиты IP40, IP54;
- - количество контактных
групп 1, 2, 3, 4;
- - цвет красный, чёрный;
- - усилие управления ≤ 40 Н;
- - механическая
износостойкость 5 000 000 ВО;
- - коммутационная
износостойкость 250 000 ВО;
- - сечение присоединяемых
проводов ≤ 2,5 мм²;
- - температура окружающей
среды от минус 25 ºС до плюс
40ºС.

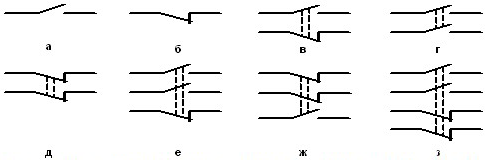

Принципиальные коммутационные схемы
а). ВК30-21-10110; б).
ВК30-21-01110; в). ВК30-21-11110;
г). ВК30-21-20110;
д). ВК30-21-02110; е).
ВК30-21-21110; ж). ВК30-21-12110;
з). ВК30-21-22110.

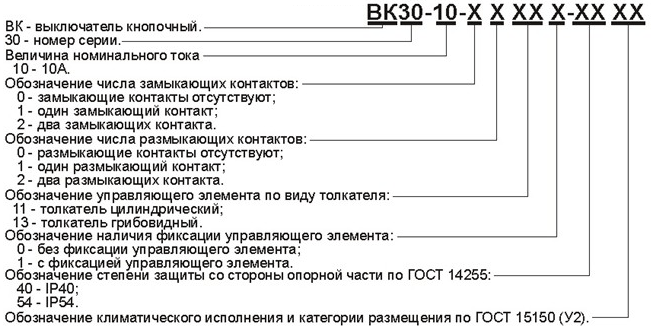

Структура условного обозначения
Пример заказа: Выключатель кнопочный ВК30-10-11110-54 У2, красный. |
|
|
|
|
Основные
преимущества
- - установочный диаметр кнопки 30,5
мм
- - надёжная современная конструкция
- - степень защиты IP40, IP54
|
|
|
|

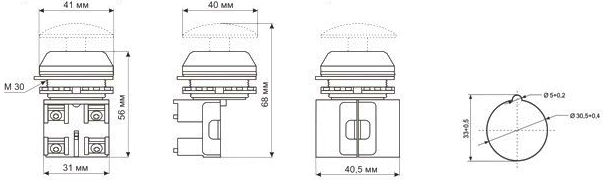

| Общий вид габаритные размеры кнопочных
выключателей ВК 30 и размеры установочного
отверстия в панели

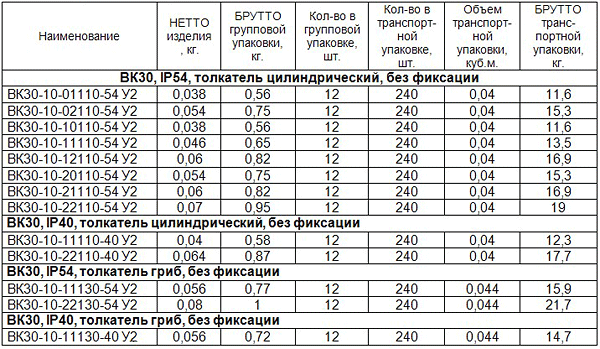

Ассортимент и упаковка
Выключатели кнопочные серии ВК 30
соответствуют требованиям: ТУ
3428-005-59826184-2006, ГОСТ Р
500.30.5.1-99. Товар сертифицирован.
Гарантийный срок - 2 года со дня введения в
эксплуатацию. |
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
ВК 30 - степень защиты IP54. Толкатель
цилиндрический |
|
ВК30-10-01110-54 У2, красный, 1р, цилиндр, IP54,
10А, 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-01110-54 У2, черный, 1р, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-01110-54 У2, зелёный, 1р, цилиндр, IP54,
10А, 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-02110-54 У2, черный, 2р, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.054 |
|
12 |
240 |
0.04 |
15.3 |
|
ВК30-10-02110-54 У2, красный, 2р, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.054 |
|
12 |
240 |
0.04 |
15.3 |
|
ВК30-10-02110-54 У2, зелёный, 2р, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.054 |
|
12 |
240 |
0.04 |
15.3 |
|
ВК30-10-10110-54 У2, красный, 1з, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-10110-54 У2, черный, 1з, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-10110-54 У2, зелёный, 1з, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.038 |
|
12 |
240 |
0.04 |
11.6 |
|
ВК30-10-11110-54 У2, черный, 1з+1р, цилиндр,
IP54, 10А, 660В, выключатель кнопочный (ЭТ) |
0.046 |
|
12 |
240 |
0.04 |
13.5 |
|
ВК30-10-11110-54 У2, красный, 1з+1р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.046 |
|
12 |
240 |
0.04 |
13.5 |
|
ВК30-10-11110-54 У2, зелёный, 1з+1р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.046 |
|
12 |
240 |
0.04 |
13.5 |
|
ВК30-10-12110-54 У2, красный, 1з+2р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.06 |
|
12 |
240 |
0.04 |
16.9 |
|
ВК30-10-12110-54 У2, черный, 1з+2р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.06 |
|
12 |
240 |
0.04 |
16.9 |
|
ВК30-10-20110-54 У2, красный, 2з, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.054 |
|
12 |
240 |
0.04 |
15.3 |
|
ВК30-10-20110-54 У2, черный, 2з, цилиндр, IP54,
10А. 660В, выключатель кнопочный (ЭТ) |
0.054 |
|
12 |
240 |
0.04 |
15.3 |
|
ВК30-10-21110-54 У2, красный, 2з+1р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.06 |
|
12 |
240 |
0.04 |
16.9 |
|
ВК30-10-21110-54 У2, черный, 2з+1р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.06 |
|
12 |
240 |
0.04 |
16.9 |
|
ВК30-10-22110-54 У2, черный, 2з+2р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.07 |
|
12 |
240 |
0.04 |
19 |
|
ВК30-10-22110-54 У2, красный, 2з+2р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.07 |
|
12 |
240 |
0.04 |
19 |
|
ВК30-10-22110-54 У2, зелёный, 2з+2р, цилиндр,
IP54, 10А. 660В, выключатель кнопочный (ЭТ) |
0.07 |
|
12 |
240 |
0.04 |
19 |
|
ВК 30 - степень защиты IP40. Толкатель
цилиндрический |
|
ВК30-10-11110-40 У2, черный, 1з+1р, цилиндр,
IP40, 10А. 660В, выключатель кнопочный (ЭТ) |
0.04 |
|
12 |
240 |
0.04 |
12.3 |
|
ВК30-10-11110-40 У2, красный, 1з+1р, цилиндр,
IP40, 10А. 660В, выключатель кнопочный (ЭТ) |
0.04 |
|
12 |
240 |
0.04 |
12.3 |
|
ВК30-10-22110-40 У2, красный, 2з+2р, цилиндр,
IP40, 10А. 660В, выключатель кнопочный (ЭТ) |
0.064 |
|
12 |
240 |
0.04 |
17.7 |
|
ВК30-10-22110-40 У2, черный, 2з+2р, цилиндр,
IP40, 10А. 660В, выключатель кнопочный (ЭТ) |
0.064 |
|
12 |
240 |
0.04 |
17.7 |
|
ВК 30 - степень защиты IP54. Толкатель-гриб
без фиксации |
|
ВК30-10-11130-54 У2, красный, 1з+1р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.056 |
|
12 |
240 |
0.044 |
15.9 |
|
ВК30-10-11130-54 У2, черный, 1з+1р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.056 |
|
12 |
240 |
0.044 |
15.9 |
|
ВК30-10-21130-54 У2, красный, 2з+1р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.072 |
|
12 |
240 |
0.044 |
19.9 |
|
ВК30-10-21130-54 У2, черный, 2з+1р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.072 |
|
12 |
240 |
0.044 |
19.9 |
|
ВК30-10-22130-54 У2, красный, 2з+2р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.08 |
|
12 |
240 |
0.044 |
21.7 |
|
ВК30-10-22130-54 У2, черный, 2з+2р, гриб без
фиксации, IP54, 10А. 660В, выключатель кнопочный
(ЭТ) |
|
|
12 |
240 |
|
|
|
ВК 30 - степень защиты IP40. Толкатель-гриб
без фиксации |
|
ВК30-10-11130-40 У2, черный, 1з+1р, гриб без
фиксации, IP40, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.056 |
|
12 |
240 |
0.044 |
14.7 |
|
ВК30-10-11130-40 У2, красный, 1з+1р, гриб без
фиксации, IP40, 10А. 660В, выключатель кнопочный
(ЭТ) |
0.056 |
|
12 |
240 |
0.044 |
14.7 |
|
|
|
|
