Наименование:
ЯВШ

Тип:
Ящики силовые

ТУ:


Краткое тех. описание:
Ящики ЯВШ предназначены для подключения, нечастого замыкания и размыкания электрических цепей передвижных токоприемников (сварочных трансформаторов, электрических дрелей и др.) напряжением до 220 В постоянного тока и до 415 В переменного тока частотой 50 Гц.

Цена ЯВШ:
Уточняйте по телефону или через обратную связь.

Ящики ЯВШ силовые

Технические характеристики
Назначение:

Ящики ЯВШ предназначены для подключения, нечастого замыкания и размыкания электрических цепей передвижных токоприемников (сварочных трансформаторов, электрических дрелей и др.) напряжением до 220 В постоянного тока и до 415 В переменного тока частотой 50 Гц.

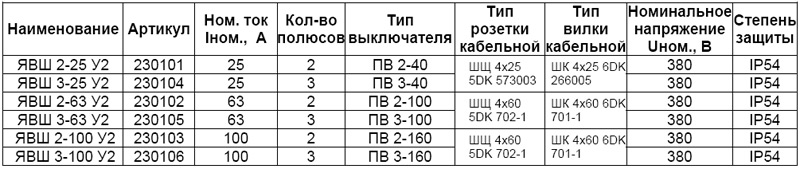

Технические характеристики

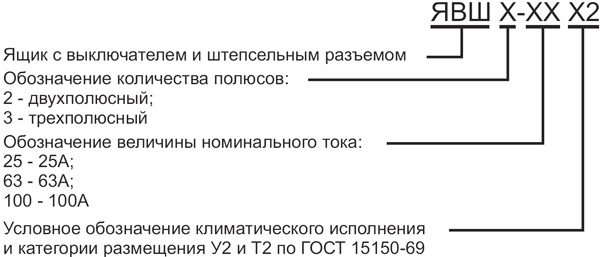

Структура условного обозначения

Основные преимущества
  • - Высокое качество
  • - Степень защиты IP54
  • - Конструкция ящика ЯВШ предусматривает блокировку коммутационного аппарата со штепсельным соединителем, исключающую возможность отключения электрической цепи штепсельной вилкой под нагрузкой
Габаритные размеры

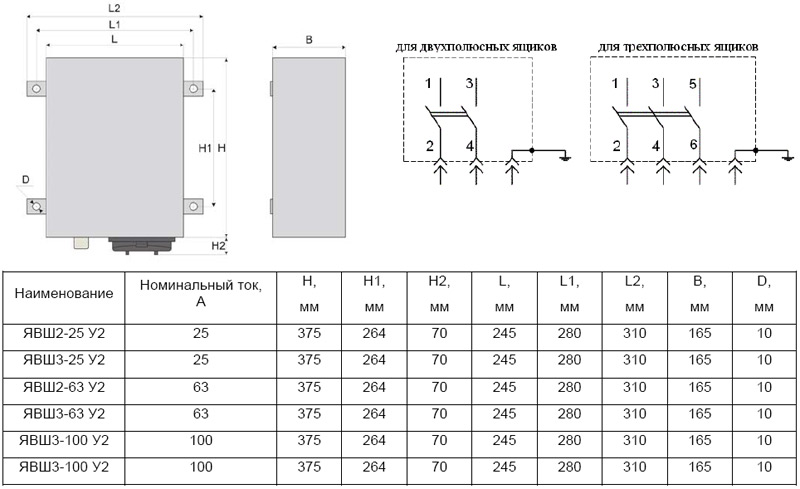

Общий вид, габаритные, установочные размеры
и принципиальная электрическая схема силовых ящиков серии ЯВШ

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Ящики ЯВШ: 2-х полюсные
ЯВШ 2х25, 25А IP54, ящик с пакетным выключателем и разъемом 8.2   1 1 0.022 8.55
ЯВШ 2х63, 63А IP54, ящик с пакетным выключателем и разъемом 9.55   1 1 0.022 9.9
ЯВШ 2х100, 100А IP54, ящик с пакетным выключателем и разъемом 9.8   1 1 0.022 10.15
Ящики ЯВШ: 3-х полюсные
ЯВШ 3х25, 25А IP54, ящик с пакетным выключателем и разъемом 8.3   1 1 0.022 8.65
ЯВШ 3х63, 63А IP54, ящик с пакетным выключателем и разъемом 9.65   1 1 0.022 10
ЯВШ 3х100, 100А IP54, ящик с пакетным выключателем и разъемом 9.9   1 1 0.022 10.25
