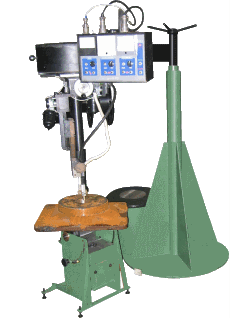

КОМПЛЕКС ОБОРУДОВАНИЯ ДЛЯ ВОССТАНОВЛЕНИЯ НАПЛАВКОЙ ПЯТНИКА
УНП-1
Узлы
| 1. Консольно-штативное устройство. |
8. Привод подачи проволоки. |
| 2. Механизм поперечной передачи. |
9. Центратор. |
| 3. Планшайба. |
10. Горелка. |
| 4. Рычаг включения механизма поперечной передачи. |
11. Механизм наклона горелки. |
| 5. Привод вращения подачи. |
12. Механизм вертикального перемещения горелки. |
| 6. Пульт управления. |
13. Пятник. |
| 7. Кассета с проволокой. |
14. Кантователь. |
Назначение
Предназначен для восстановления дуговой наплавкой изношенных поверхностей
пятника.
Принцип работы
Наплавка осуществляется горелкой, вращающейся вокруг центральной оси
пятника. В качестве плавящегося электрода используется самозащитная
порошковая проволока типа ПП-СП10/28 диаметром 3,0 мм.
Комплектация
|
1. Установка УННБ-1 для автоматической дуговой наплавки изношенных
поверхностей узла пятник-подпятник.
|
| 2. Стол для установки пятника. |
| 3. Источник тока типа ВДУ-506. |
| 4. Устройство для отсоса шлака с наплавленных
поверхностей. |
|
