- контролируемая среда: газ,
жидкость;
- верхние пределы давления
срабатывания, от 0,125 до 3,5 МПа;
- исполнение - взрывобезопасное,
общепромышленное;
- температура окружающей среды от
минус 50 до + 85 0С;
- степень защиты: ШР - IP54, СР -
Ip65;
- высокая эксплуатационная
надежность;
- взаимозаменяемость с
отечественными и зарубежными образцами;
- удобство монтажа и
обслуживания;
- широкое применение во всех
отраслях промышленности.
НАЗНАЧЕНИЕ
Реле соответствует требованиям ТУ 31 4870-042-31636677-06, ГОСТ Р
51330.10-99, ГОСТ Р 51330.0-99 предназначено для работы в системах
автоматического контроля, регулирования и управления
технологическими процессами, в автоматических системах защиты по
давлению в линиях подпитки насосных станций, системах пылеподавления
горных машин, гидравлических системах механизированных крепей и
другого горно-шахтного оборудования.
Реле может быть использовано на действующих, реконструируемых
и новых строящихся сланцевых и угольных шахтах.
Реле не содержит собственных источников питания,
сосредоточенных индуктивностей и емкостей, имеет маркировку по
взрывозащите «РО ExiaI», соответствует требованиям ГОСТ Р
51330.10-99, ГОСТ Р 51330.0-99 и может устанавливаться в условиях
взрывоопасных зон всех классов помещений и наружных установках
класса В-1. Максимально допустимые параметры эксплуатации Ii=2,5 A;Ui=12B;
Ci=39 мкФ; Li=0,15 мГн
Применяется в горнорудной, шахтной, нефтехимической и газовой
промышленности, на предприятиях пищевой промышленности,
коммунального хозяйства и агрокомплекса.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№
|
Наименование параметра
|
Требования ТУ
|
|
1.
|
Пределы уставок
срабатывания, МПа (кгс/см2)
|
от 0,1 (1) до 0,63
(6,3) *
от 0,4 (4) до 1,6 (16)
от 1,5 (15) до 3,5
(35)
|
|
2.
|
Зона возврата
нерегулируемая (типовое значение параметра), МПа (кгс/см2),
|
до 0,075 (до 0,75)*
|
|
3.
|
Разброс срабатывания,
не более МПа (кгс/см2)
|
+0,01 (0,1)
|
|
4.
|
Максимально допустимое
давление контролируемой среды, МПа (кгс/см2)
|
25 (250) *
|
|
5
|
Тип контакта
|
нормально замкнутый,
общий, нормально разомкнутый
|
|
6
|
Параметры
коммутируемой цепи (~220/=27В), А
|
3
|
|
7
|
Габаритные размеры, мм
не более
|
160х95х48
|
|
8
|
Установочные размеры
резьбовой части корпуса
|
М20x1.5; К ?; К ?;
другое
|
|
9
|
Габаритные размеры, мм
не более
|
160х95х48
|
|
10
|
Масса, кг, не более
|
1,2
|
По устойчивости к воздействию температуры и влажности окружающего
воздуха реле имеет исполнение С1 по ГОСТ 12997-84.
По степени защищенности от воздействия окружающей среды реле имеет
исполнение IP65 по ГОСТ 14254-96.
По устойчивости к механическим воздействиям реле имеет
виброустойчивое исполнение по группе N3 ГОСТ 12997-84.
Реле (мод.»У») обеспечивает срабатывание при понижении давления до
установленной величины и возврат при повышении давления на величину
зоны возврата.
Реле (мод.»В») обеспечивает срабатывание при повышении давления до
установленной величины и возврат при понижении давления на величину
зоны возврата.
Рабочие условия эксплуатации реле соответствуют следующим условиям:
- температура
окружающего воздуха от минус 25 до +550С;
- относительная
влажность воздуха до 100% при 30 0С
и более низких температурах с конденсацией влаги;
- атмосферное
давление от 80 до 106,7 кПа (от 630 до 800 мм рт. ст.);
- вибрации
с частотой от 5 до 80 Гц ускорением до 19,6 м/с2.
- рабочие
жидкости: водомасляные эмульсии с присадкой ВНИИП – 117 или другой
присадкой, заменяющей ее, минеральные масла, вода шахтная
осветленная.
Коммутируемая мощность контактов коммутационного устройства реле
соответствует значениям:
- 15
Вт – при эксплуатации в цепях постоянного тока напряжением до 30 В;
- 75
В*А – при эксплуатации в цепях переменного тока напряжением до 250 В
частотой 50 (60) Гц.

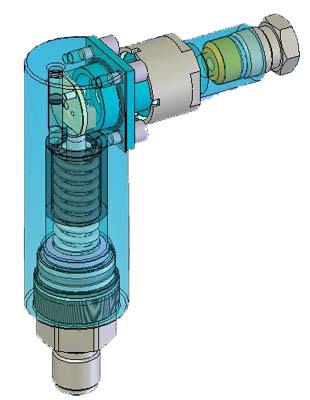

УСТРОЙСТВО
Реле
конструктивно выполнено в металлическом (ОП – алюминиевый сплав, ВБ
– сталь с электрохимическим и полимерным покрытиями) корпусе.
Присоединительный элемент (штуцер, фланец и др.) и разделительная
мембрана выполнены из нержавеющей стали или титана. Усилие,
создаваемое контролируемым давлением, преодолевая усилие пружины,
посредством штока переключает контакты микропереключателя. Натяг
пружины регулируется пользователем посредство винта. Разделительная
мембрана и шток образуют полость гидродемпфера, препятствующего
ложным срабатываниям микропереключателя от вибрации оборудования и
пульсаций контролируемого давления.
Реле имеет два варианта исполнения кабельного ввода: сальниковый
ввод СР и штепсельный разъем ШР серии GDM. Ввод СР применяется для
взрывобезопасных исполнений, монтаж кабеля осуществляется на
разъемную клемму. Ввод ШР используется для общепромышленного
соединения.
МОДИФИКАЦИИ
РЕЛЕ:

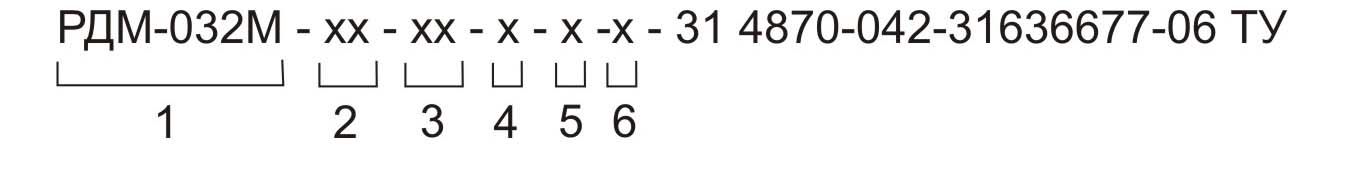

Для выбора необходимой модификации реле
давления необходимо указать полную кодировку, соответствующую
Вашим задачам. Информация о модификациях, указывается в символах
полного названия реле, обозначенных символами «х».
Полная кодировка расшифровывается следующим
образом.
|
1 - Наименование
изделия;
2 - Исполнение по
взрывозащите:
ОП –
невзрывозащищенное, общепромышленное;
ВБ – взрывозащищенное,
«РО Exdial»;
3 - Пределы уставок
срабатывания, МПа (кгс/см2)
4 – Направление
срабатывания уставки:
В – при росте
давления,
У – при снижении
давления;
|
5 – Исполнение
кабельного ввода:
1 – ШР- штепсельный
разъем
2 – СР - сальниковый
разъем
6 –Тип
присоединительного элемента:
1 – штуцер наружный
М20х1,5
2 – штуцер наружный
К1/4
3 – штуцер наружный
К1/2
4 – по заказу
|
