Устройство защиты от импульсных перенапряжения (УЗИП)
соответствует III классу, согласно ГОСТ Р 51992-2002 (МЭК
61643-1-98) и предназначено для ограничения переходных
перенапряжений и для отвода импульсов тока.
Устройство применяется
для защиты от остаточных бросков напряжений, защиты от
дифференциальных (несимметричных) перенапряжений (например, между
фазой и нулевым рабочим проводником в системе TN-S).
Устройство обеспечивает защиту оборудования от импульсов
перенапряжения, возникающих в линиях питания вследствие следующих
причин:
- электромагнитные
импульсы вызванные коммутационными процессами в реле, контакторах,
электрических машинах и т. д;
- вторичное
воздействие грозовых (атмосферных) разрядов;
- электростатические
разряды.
Устройство не предназначено для защиты от прямого замыкания
защищаемых линий на напряжение 380В.
Устройство выполнено по симметричной двухступенчатой схеме.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№
|
Наименование параметра
|
Значение параметра
|
|
1
|
Класс УЗИП в соответствии с МЭК 61643-1:1998
|
III
|
|
2
|
Номинальное напряжение Uн, В
|
230
|
|
3
|
Макс. рабочее напряжение Umax, В
|
275В
|
|
4
|
Макс. разрядный ток (8/20) Imax, кА
|
8 (L/N)
|
|
8 (L/PE)
|
|
5
|
Уровень защиты при Imax = 8kA (8/20) Up, В, не более
|
1200 (L/PE)
|
|
1200 (N/PE)
|
|
6
|
Время срабатывания tA, нс, не более
|
25 (L/N)
|
|
100 (L/PE)
|
|
100 (N/PE)
|
|
7
|
Рекомендуемое сечение подключаемых проводов
|
макс 2,5мм2
|
|
8
|
Тип контакта
|
винтовой
|
|
9
|
Масса, кг
|
0,08
|
|
10
|
Габаритные размеры, ВхШхГ, мм
|
87х35х60
|
|
11
|
Степень защиты в соответствии с ГОСТ 14254-96
|
IP 20
|
|
12
|
Монтаж устройства
|
35мм DIN рейка
|
|
13
|
Материал корпуса
|
АБС
|
Условия эксплуатации и степень защиты прибора:
- номинальное
значение климатических факторов - согласно ГОСТ 15150 для вида
климатического исполнения УХЛ4, тип атмосферы II (промышленная);
- степень
защиты оболочки прибора IP20 по ГОСТ 14254.
Условия эксплуатации устройства:
- температура
окружающей среды от минус 40 0С
до + 80 0С;
- относительная
влажность до 95% при температуре 30 0С;
- атмосферное
давление 84–106,7 кПа;
- вибрация
с частотой 5–35 Гц и амплитудой не более 0.35мм.
УСТРОЙСТВО УЗИП
Устройство смонтировано в пластмассовом корпусе для установки
на 35мм DIN-рейку.
Устройство имеет в своем составе варисторы и газонаполненный
разрядник и предназначено только для использования в низковольтных
распределительных сетях типа TNC, TNS. Варисторы снабжаются
внутренними терморасцепителями, которые срабатывают при повреждении
(перегреве) варистора. Индикация замкнутого состояния расцепителя
осуществляется с помощью сигнального светодиода красного цвета
расположенного на корпусе устройства.
Конструкция УЗИП обеспечивает быструю и удобную установку без
применения пайки и специального инструмента и замену при выходе из
строя. Присоединение внешних цепей устройства осуществляется с
помощью клеммных разъемов, расположенных на торцах устройства
(сверху и снизу) доступных при установленном устройстве на DIN-рейку
При измерениях, производимых на электроустановке, когда
методикой измерений предусматриваются испытания высокими
напряжениями (например, проверка сопротивления изоляции) необходимо
отключать ограничитель от электроустановки. Несоблюдение этого
правила приведет к искажению результатов измерения или в худшем
случае к выходу его из строя.
СХЕМА УСТРОЙСТВА
Схема устройства УЗИП III-2-DIN приведена на рисунке 1.
Рисунок 1. Схема устройства УЗИП III-2-DIN

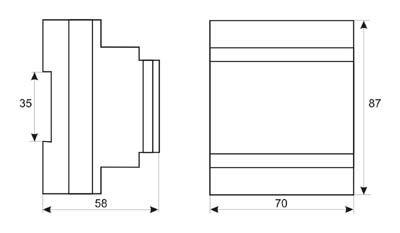

ГАБАРИТНЫЕ И МОНТАЖНЫЕ РАЗМЕРЫ
Габаритные размеры и внешний вид устройства УЗИП III -2-DIN
Рисунок 2 – Габаритные размеры и внешний вид устройства
УЗИП-III-2-DIN
