Устройство заворота трафика пакетных сетей МАКС-ЕМB

Устройство образования шлейфа и анализа трафика пакетных сетей МАКС-ЕМB позволяет организовать шлейф и осуществить сбор статистической информации в сетях Ethernet и Gigabit Ethernet.

Прибор можно применять при техническом обслуживании и проведении ремонтных работ в сетях с коммутацией пакетов.

МАКС-ЕМВ поставляется в двух вариантах:

- в базовом «Шлейф» - для организации шлейфа физического, канального, сетевого и транспортного уровня модели OSI, сбора статистической информации в сетях Ethernet/Gigabit Ethernet. Управление режимами может осуществляться с клавиатуры прибора или с помощью ПК, подключенного через USB-порт либо дополнительный порт Ethernet. Выбранный режим индицируется на панели прибора при помощи светодиодов и на экране подключенного ПК, на котором отображается и статистическая информация;

- в  расширенном «Анализатор», прибор выполняет прием и первичную обработку канала Ethernet, и передает на ПК данные для дальнейшей обработки. Специальный пакет программного обеспечения дает возможность проведения диагностического тестирования каналов и сетевого оборудования в соответствии с международными рекомендациями RFC-2544 и M.2301.

МАКС-ЕМB имеет один измерительный порт RJ-45 10/100/1000 BASE-T, а также один порт под SFP-модуль 1000 BASE-X. При этом допускается возможность работы любого одного порта  из вышеперечисленных.

Для обновления встроенного ПО МАКС-ЕМB и удаленного управления им через Web-интерфейс есть USB-порт, а также дополнительный Ethernet порт RJ-45. МАКС-ЕМB может запитываться от внешнего блока питания, от дополнительного Ethernet порта RJ-45 по PoE.

Самостоятельно в качестве анализатора его целесообразно применять как более дешевое решение в тех случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.

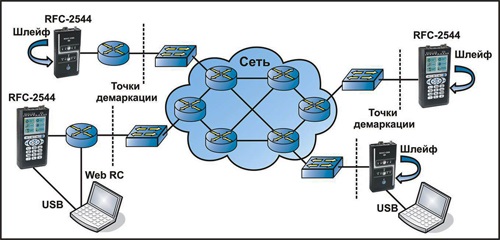

Схема измерений

• организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;
• сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
• фильтрация входящего трафика на канальном и сетевом уровнях;
• поддержка протокола эксплуатации, администрирования  и обслуживания (ОАМ) по Ethernet;

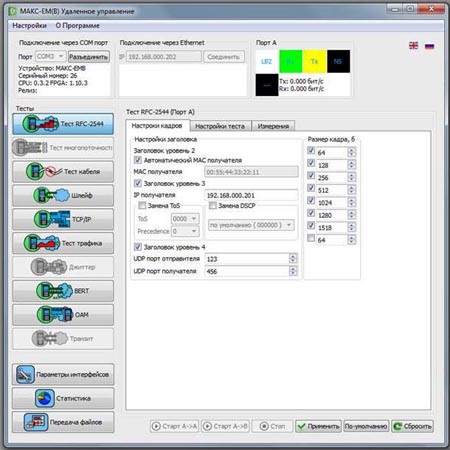

• удаленное управление через порт USB, а также через web-интерфейс по дополнительному стыку Ethernet  с помощью браузера;
• поддержка протокола разрешения адресов (ARP);
• поддержка протокола динамической конфигурации узла (DHCP);
• поддержка мультипротокольной коммутации по меткам (MPLS);
• возможность смены микрокода пользователем;
• поддержка русского и английского интерфейса программы удаленного управления.

МАКС-ЕМВ.

• тестирование интерфейса Ethernet/Gigabit Ethernet;
• генерация/анализ трафика на канальном и сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника и получателя и иных полей пакетов;

• тестирование в соответствии с рекомендациями RFC-2544, RFC-3393 и Y.1564.
• контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute);
• диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т. д.);
• измерение вариации задержки пакетов (PDV);
• измерение коэффициента битовых ошибок (BER.

• отображение статусной информации о наличии соединения, приеме трафика, а также включенных режимах с помощью светодиодных индикаторов;
• включение функции шлейфа как с клавиатуры, так и удаленно;
• переключение режимов работы стыков Ethernet/ Fast Ethernet, Gigabit Ethernet.

• измерительный порт RJ-45 10/100/1000 BASE-T (Ethernet, Fast Ethernet, Gigabit Ethernet), измерительный порт под SFP-модули 1000 BASE-X (Gigabit Ethernet) с возможностью единовременной работы любого одного из вышеперечисленных;
• порт RJ-45 10/100 BASE-T для удаленного управления и питания по PoE;
•  порт USB для обновления микрокодов и удаленного управления.

• питание: PoE от витых пар второго порта RJ-45; с помощью устройства внешнего электропитания от сети с напряжением 220-230 В и частотой 50-60 Гц;
• рабочая температура: от 0° до +40°С;
• габариты: 157 х 84 х 31 мм;
• вес: не более 0,3 кг.
