Описание
Технические данные

Наименование:
ТАКТ-Е1, Е2, ЕЗ

Тип:
Тестер-анализатор каналов и трактов

ТУ:
–

Краткое тех. описание:
Многофункциональный тестер ТАКТ-Е1, Е2, ЕЗ предназначен для обслуживания, настройки и наладки цифровых систем передачи, имеющих стыки Е1, Е2, ЕЗ.

Цена ТАКТ-Е1, Е2, ЕЗ:
Уточняйте по телефону или через обратную связь.

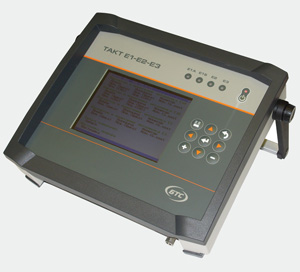

Тестер-анализатор каналов и трактов ТАКТ-Е1, Е2, ЕЗ

Назначение

Многофункциональный тестер ТАКТ-Е1, Е2, ЕЗ предназначен для обслуживания, настройки и наладки цифровых систем передачи, имеющих стыки Е1, Е2, ЕЗ. Тестер включает в себя генератор и анализатор тестовых сигналов и позволяет проводить измерения без перерыва связи, с перерывом связи по шлейфу или по направлению. При использовании PC возможна архивация результатов, составление протоколов измерений.

Прибор внесён в государственный реестр средств измерений.

Основные особенности:

полная передача/прием двух каналов Е1 и одного канала Е2 или ЕЗ;
анализ ошибок по МСЭ-Т G826;
возможность проверки оборудования мультиплексирования;
анализ цикловой и сверхцикловой структуры Е1: FAS, MFAS, CRC-4;
измерение и генерация фазовых дрожаний (jitter) Е1 по МСЭ-Т G171;
регулировка частоты передаваемого сигнала;
внесение ошибок и имитация неисправностей в системах передачи;
тестирование каналов Nх64 и голосовых каналов;
мониторинг CAS, мониторинг протоколов сигнализации.

Тестовые последовательности:

ПСП:с периодом 2n-1, где n=6,7,9,11,15,20,23;
слово: программируемая последовательность 16 бит;
передача/прием инвертированной тестовой последовательности.

Проверка параметров ТЧ:

прослушивание через динамик;
генерация тона, измерение амплитуды и частоты;
просмотр битов ABCD для каждого канала;
программирование сигнальных битов.

Индикация и управление:

большой цветной дисплей (320 х 240 пикселей) с подсветкой;
унифицированная клавиатура с простым методом управления;
удаленное управление с ПК.

Общие параметры:

питание от сети ~220 В через адаптер, от встроенных аккумуляторов;
габариты: 400 х 300 х 120 мм;
вес: 4,5 кг.
