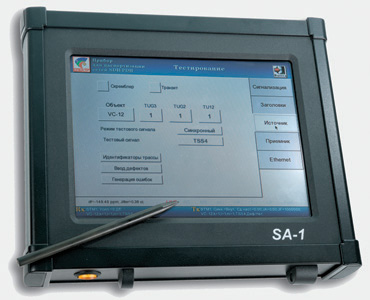

SA-1/16 Анализатор для PDH и SDH сетей

Прибор предназначен для обслуживания и паспортизации сетей SDH/PDH. Прибор внесен в государственный реестр средств измерений. SA-1/16 позволяет проводить измерения параметров цифровых каналов и трактов магистральной и внутризоновых первичных сетей, имеющих электрические и оптические интерфейсы. Прибор включает в себя генератор и приемник импульсных сигналов и позволяет проводить измерения без перерыва связи, с перерывом связи по шлейфу или по направлению. При использовании компьютера возможна архивация результата и составление протоколов измерений.

Прибор позволяет:

- формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы

- анализировать ошибки в измерительном и рабочем структурированном сигнале

- обеспечивать формирование и анализ виртуальных сцепок VC-n/m-X на скоростях передачи на стандартных электрических и оптических интерфейсах PDH и SDH

- генерировать и измерять фазовые дрожания сигнала (джиттер).

Перечень вариантов измерений:

- оперативные  и долговременные измерения параметров ошибок трактов в соответствии с Нормами Мининформсвязи РФ

- произвольные измерения параметров ошибок трактов

- измерение устойчивости тракта при воздействии на входе сигнала с предельным значением фазового дрожания в соответствии с Нормами Мининформсвязи РФ

- измерение частоты сигнала

- измерение уровня оптической мощности сигнала

- измерение времени переключения на резерв

- автоматический расчет параметров измеряемого тракта.

Комплектность:

- Габариты прибора 400x300x120 мм. Масса -  4,5 кг.

- Питание приборов осуществляется от сети переменного тока с частотой (50+2,5) Гц и напряжением 220 В.
