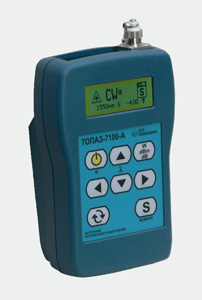

Источник оптического излучения ТОПАЗ-7100-A
Источники оптического
излучения серии ТОПАЗ-7100-A используется в комплекте с измерителями оптической
мощности ТОПАЗ-7200-A для измерения параметров волоконно-оптических линий связи
(ВОЛС).
В приборе реализован режим непрерывного излучения с передачей информации. Это
дает возможность автоматически определять длину волны в процессе измерений.
Приборы серии ТОПАЗ-7100-A выполнены в компактном корпусе. Приборы готовы к
использованию в пассивных оптических сетях (PON) – могут иметь три источника
1310 нм, 1490 нм и 1550 нм рекомендованных МСЭ-Т G.983 (ITU-T G.983). Приборы
имеют сертификат об утверждении типа средств измерений №28496 и заключение о
возможности применения средств измерений военного назначения для комплектации
вооружения, военной техники и поставки Министерству обороны Российской
Федерации.
Предназначен для тестирования параметров волокна в процессе прокладки и
обслуживания:
-
магистральных и локальных сетей;
- сетей FTTx, PON;
- сетей доступа.
Дополнительные возможности:
-
многофункциональный тестер: измеритель обратного отражения, измеритель
затухания линии с одного конца, определение расстояния до повереждения,
индикатор мощности.
- три режимы работы источника (CW, 270 Гц, 2 кГц);
- подсветка дисплея;
Характеристики:
|
Источник |
|
Длины волн |
850, 1300, 1310, 1490, 1550, 1625, 1650 |
|
Ширина спектра излучения, нм |
<5 |
|
Уровень оптической мощности, дБм |
>-6,0 |
|
Относительная нестабильность за 15 мин, дБ |
0,07 |
|
Относительная нестабильность за 8 часов, дБ |
0,25 |
|
Режимы работы |
выкл, CW, 270 Гц, 2кГц |
|
Индикатор мощности |
|
Длины волн калибровки измерителя, нм |
850, 1310, 1550 |
|
Диапазон, дБм |
-60 ... +6 |
|
Погрешность измерения затухания (нелинейность), дБ |
<0,25 |
|
Основная относительная погрешность измерения, дБ |
<0,5 |
|
Измеритель длины |
|
Диапазон измерений расстояния, м |
2 - 32000 |
|
Разрешение, м |
2 м |
|
Общие характеристики |
|
Размер (Ш x В x Г), мм |
80 x 50 x 140 |
|
Вес, кг |
0,3 |
|
Рабочая температура, ºC (влажность, %) |
-10 ... +40, (95) |
|
