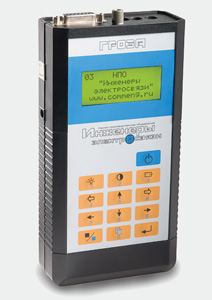

Прибор проверки устройств защиты ГРОЗА
Назначение:
Прибор предназначен для проверки и измерения параметров устройств защиты от
перенапряжений и избыточных токов различного назначения, в том числе:
- модулей кроссовой защиты;
- устройств защиты оборудования проводной связи;
- устройств защиты высокочастотных трактов оборудования РРС, базовых
станций;
- элементов защиты по току и напряжению;
-
ограничителей перенапряжения для сетей напряжением до 0,4 кВ;
- прибор внесен в государственный реестр средств измерений.
Область применения:
-
эксплуатация оборудования связи, электропитающих установок, автоматики;
-
разработка и производство электронной техники;
- испытания оборудования на стойкость к электромагнитным воздействиям.
В комплект поставки входят управляемые адаптеры, позволяющие проводить испытания
различных типов защитных устройств, в том числе и многопарных кассет. Адаптеры
для проверки устройств защиты, включаемых по 5- и 3-точечным схемам АГ-5Т-1 и
АГ-ЗТ-10, предназначены для проверки элементов защиты по 5- и 3-точечным схемам.
При использовании персонального компьютера возможна архивация результатов,
составление протоколов измерений.
Технические характеристики
Прибор генерирует:
-
испытательные напряжения в диапазоне 50...800 В постоянного тока (нарастает
пилообразно со скоростью 100 В/с и 500 В/с);
-
испытательный ток в диапазоне 10...200 мА (выставляется с шагом 10 мА)
только в составе со специальным адаптером, имеющим автономное питание.
Прибор измеряет:
-
статическое напряжение срабатывания разрядников;
-
классификационное напряжение варисторов, стабилитронов и супрессоров;
- токи утечки устройств защиты при заданном напряжении;
- токи срабатывания керамических и полимерных позисторов, предохранителей
(с помощью измерительного адаптера);
-
сопротивление, вносимое устройствами защиты в цепь передачи сигнала.
Общие параметры:
- питание прибора: от сетевого адаптера или внутренних аккумуляторов;
- рабочая температура: +5°С...+40°С;
- габариты: 200 х 100 х 40 мм;
- вес: 0,6 кг.
|
