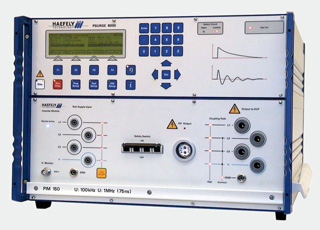

PIM 150
Модуль генератора колебательных волн частотой 100 кГц и 1 МГц
IEC 61000-4-12 Вариант 1, IEC
61000-4-18 Вариант 1 и ANSI С37.90 описывают генератор, в котором параметры

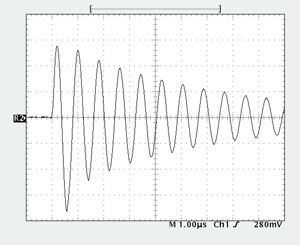

импульса определяются разомкнутым контуром. Колебательные волны, называют также
<затухающими колебаниями> используются для проверки помехоустойчивости
электронных реле и релейных систем, установленных в электрических подстанциях
или в подобных жестких внешних условиях. Промышленные стандарты IEC, такие как,
например, IEC 60255-22-1 также включают волны такой формы.
Безопасность главное при работе с переменным током и импульсным напряжением.
Высоковольтные разъемы PIM 150 сконструированы таким образом, чтобы
предусмотреть невозможность случайного контакта. Дополнительно в устройстве
связи/развязки также применяются разъемы, защищенные от прикосновения.
PIM 150 имеет встроенную цепь связи/развязки для совмещения (наложения) импульса
с силовой линией постоянного и переменного тока. Встроенная цепь
соединения/развязки специально предназначена для обеспечения постоянства формы
импульса на входе измерительной системы. PIM 150 сохраняет форму волны и
амплитуду, даже при смене цепи соединения.
PIM 150 c PSURGE 8000 может выполнять все программные функции для измерений
согласно IEC и ANSI, не требуя компьютерного управления. Цепь контроля
напряжения позволяет быстро и легко проверить форму и амплитуду импульса.
Дополнительно цепи пиковых измерений используются для определения состояния
тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно - закончилось
неудачей>.
Объединение в программе WinFEAT&R функций управления и составления отчета
улучшает эффективность настройки и работы данной измерительной системы.
Выполнение измерительных процедур под управлением компьютера позволяет
высвободить ресурсы.
Особенности
- Частота 100кГц и 1 МГц;
- Время нарастания импульса 75нс;
- Величина импульсного напряжения 3,3 кВ;
-
Сопротивление источника 200 Ом;
-
Встроенные трехфазные цепи связи/развязки;
-
Изменяемая длительность импульсного возмущения.
Преимущества
-
Международное применение - Модуль специально
сконструирован для измерений в сетях электропитания, как отвечая стандартам
IEC, EN, ANSI, так и превышая их требования.
-
Точные импульсы - Форма волны и амплитуда на выходе
цепи связи/развязки гарантированно соответствует спецификации.
-
Безопасно и легко - Высоковольтная секция, снабженная
блокировкой и встроенным контроллером, позволят вашим операторам проводить
измерения безопасно и легко;
-
Прочный и надежный - выбор надежных компонентов
гарантирует, что PIM 150 будет продолжать свою работу при интенсивном и
напряженном режиме проведения измерений;
-
Формирование отчета - прибор позволяет автоматически
создавать рапорт без подключения внешнего компьютера. Программа управления и
составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в
удобном для вас формате;
-
Составление отчетов - модуль может автоматически
создавать отчет о проведенных измерениях без подключения компьютера.
Программа управления и формирования отчета WinFEAT&R позволяет накапливать и
сортировать данные в необходимом для вас формате.
Область применения
-
Однофазные и трехфазные системы электропитания;
- IEC 61000-4-12 Вариант 1- Силовые цепи и линии передачи данных;
- IEC 61000-4-18 Вариант 1 - Служебные каналы передачи данных;
- ГОСТ Р 51317.4.12-99 - Устойчивость к затухающим колебательным помехам;
- ANSI C37.90.1-2002 - Силовые линии;
- IEC 60255-22-1 - Измерение реле и защита оборудования;
- IEEC 1613 - оборудование электроподстанции.
Технические спецификации
| Величина импульсного напряжения, кВ |
0,25 - 3,3 |
| Частота импульса возмущения, кГц |
100 кГц и 1 МГц |
| Частота повторения импульса |
40 Гц и 400 Гц |
| Сопротивление источника, Ом |
200 |
| Повторение максимального напряжения |
Длительность 5 секунд / 12 раз в минуту |
| Длительность возмущения |
2 секунды и более |
| Время нарастания, нс |
75 |
| Скорость затухания |
50% пикового напряжения между 5 и 10 пиком |
| Напряжение тестируемого оборудования, В |
480 переменный ток (фаза-фаза) / 110 пост. ток |
| Ток тестируемого оборудования, А |
16 переменный ток / постоянный ток на цепь |
| Импульсное взаимодействие |
Одиночное и многовариантное |
| Полярность импульса |
Позитивная, отрицательная и альтернативная |
| Импульсный выход |
Высоковольтный разъем и цепь связи/развязки |
| Безопасный ключ для тестируемого оборудования |
16 A термомагнитный |
| Контрольный выход |
Байонетный разъем, напряжение 500/1 |
| Все нетто, кг |
29 |
| Ширина, Высота, Глубина, см |
45 х 20 х 57 |
PIM 150 код заказа 249939. Объем поставки
| Импульсный модуль PIM 150 |
1 шт. |
| Высоковольтный магистральный кабель постоянного тока 1 м |
1 шт. |
| Магистральный кабель Haefely 0,5 м |
1 шт. |
| Кабель заземления 1 м |
1 шт. |
| Кабель заземления 0,25 м |
1 шт. |
| Входные кабели тестируемого устройства (5) 2 м |
1 шт. |
| Высоковольтный выходной кабель тестируемого устройства (5) 1 м |
1 шт. |
| Руководство пользователя |
1 шт. |
Опции и аксессуары
-
АДАПТЕРЫ. Однофазные входные и выходные адаптеры,
позволяющие применять трехфазный модуль связи/развязки PCD 150 для
однофазных устройств.
-
WinFEAT&R. Программа управления и составления отчета
под Windows 98, NT, ME, 2000, XP.
-
Монтаж в стойку. Модули могут быть установлены в
стойку для большей механической устойчивости и мобильности
-
PCD 150. Устройство связи/развязки для линий передачи
данных и управления согласно IEC 61000-4-12 Вариант 1 и IEC 61000-4-18
Вариант 1.
-
IP4A. Емкостная клемма соединения согласно ANSI
C37.90.
-
PIM 110. Генератор колебательных затухающих помех
частотой 100кГц согласно IEC 61000-4-12 Вариант 1 и 2
-
PEFT 4010. Генератор наноимпульсных помех согласно
61000-4-4 Версии 1 и 2, ANSI C37.90

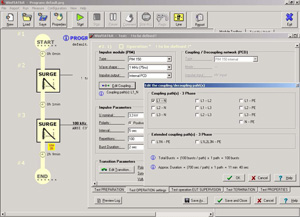

Программа WinFEAT&R под Windows
IP4А - Емкостная клемма соединения
|
