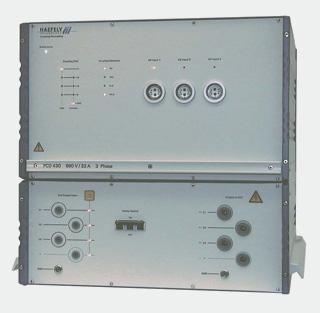

PCD 130
Трехфазное устройство связи/развязки для платформы PSURGE 8000
Стандарты IEC и EN охватывают
измерения трехфазных электросетей переменного тока и портов постоянного тока, и
дают рекомендации по характеристикам составных компонентов для устройств
связи/развязки. Данные рекомендации в основном базируются на европейской модели
силовых линий переменного тока. Модуль PCD 130 отвечает всем требованиям IEC и
EN к цепям связи с автоматической коммутацией. В модуле PCD 130 выходной разъем
для подключения тестируемого оборудования имеет 4 мм контакты специальной
конструкции, которые обеспечивают повышенную персональную безопасность при
работе с высоким напряжением.
Стандарты ANSI / IEEE имеют свои особенности требований к измерениям в силовых
линиях согласно многим американским стандартам, таким как TIA-968-A (FCC часть
68) и Telcordia (Bellcore) GR-1089-CORE. Стандарт ANSI содержит много
информации, аналогичной стандарту IEC. Отличие в том, что стандарт ANSI
базируется на американском опыте эксплуатации силовых линий переменного тока.
Для испытаний по IEC сопротивление низковольтных сетей по отношению к земле
создается дополнительным резистором величиной 10 Ом. Стандарт ANSI в импульсной
цепи использует резистор из серии нормально открытых резисторов. Данное различие
обусловлено европейской практикой подключения земли к нейтрале в
распределительном трансформаторе, а не к точке входа системы электроснабжения,
как в США. По выбору пользователя PCD 130 автоматически устанавливает нужные
элементы связи согласно требованиям или IEC, или ANCI.
Интеграция в программу WinFEAT&R функций управления и составления отчета
повышает эффективность настройки и работы данной измерительной системы. Важнее,
что выполнение рутинных измерительных процедур может быть передано компьютеру с
целью освобождения важных ресурсов для других целей.
Особенности
- Три высоковольтных входа;
-
Комбинированные импульсы 1,2/50 мкс - 8/20 мкс;
-
Колебательные затухающие помехи частотой 100 кГц;
- Величина импульсного напряжения 8 кВ;
- Линейное напряжение переменного тока, фаза - фаза 690 В;
- Ток тестируемого оборудования на одну фазу 32 А;
- Фазовая синхронизация по каждой цепи.
Преимущества
-
Международное использование - конструкция отвечает
требованиям стандартов IEC, EN и ANCI и превышает их требования для
проведения измерений в силовых линиях;
-
Переключение цепей синхронизации - модуль PCD 130
синхронизирует импульсы с выбором цепи связи;
-
Безопасно и легко - высоковольтные разъемы, снабженные
блокировкой, позволяют вашим операторам измерять безопасно и легко;
-
Нагрузки по току 32 А - модуль PCD 130 может
подключать нагрузки по переменному и постоянному току величиной до 32 А на
одну фазу;
-
Прочный и надежный - выбор надежных составных
компонентов гарантирует, что PCD 130 будет продолжать свою работу при
интенсивном и напряженном режиме проведения измерений;
-
Быстрота выполнения измерительных программ - Модуль
PСD 130 имеет три мультиплексированных высоковольтных входа, которые
позволяют проводить испытания под воздействием различных импульсов без
отключения питания от тестируемого оборудования.
Область применения
-
Однофазные и трехфазные системы электропитания;
- IEC 61000-4-5 Вариант 1 и 2 - измерение силовых линий;
- IEC 61000-4-12 - измерение силовых линий;
- ГОСТ Р 51317.4.12-99 - испытание на устойчивость к затухающим
колебательным помехам;
- ANSI C62.41 и С62.45 - Силовые линии;
-
Промышленные стандарты IEC&EN.
| Величина максимального импульсного напряжения. кВ |
8 |
| Действительное значение напряжения переменного тока, В |
690 (фаза-фаза) |
| Максимальное значение напряжения постоянного тока, В |
110 |
| Максимальный переменный ток, А |
32 (среднеквадратичный) |
| Максимальный постоянный ток, А |
32 |
| Присоединение тестируемого оборудования |
4 мм высоковольтный разъем |
| Элементы и цепи соединения |
управляются с помощью модуля PSURGE 8000 |
| Падение напряжения на индуктивных цепочках развязки |
≤10% при максимальном токе и cos φ≥0,7 |
| Остаточное напряжение на измерительном входе |
Максимально 15% от напряжения импульса |
| Фазовая синхронизация |
Подчинена цепи связи |
| Точность фазовой синхронизации |
+ 1 Град |
| Напряжение сети электропитания, В |
85 -264 |
| Частота сети электропитания, Гц |
50/60 |
| Вес нетто, кг |
69 |
| Ширина, Высота, Глубина, см |
45 х 50 х 57 |
PIM 130 код заказа 249964. Объем поставки
| Устройство связи/развязки PСD 130 |
1 шт. |
| Высоковольтный магистральный кабель постоянного тока 1 м |
1 шт. |
| Кабель электропитания, до 10 А, согласно специфике страны |
1 шт. |
| Кабель заземления 1 м |
1 шт. |
| Кабель заземления 0,25 м |
1 шт. |
| Руководство пользователя |
1 шт. |
Опции и аксессуары
-
PIM 100, код заказа 249902. Измерительный модуль с
генератором комбинированных микросекундных импульсов согласно стандартам
ANSI C62.41 и IEC 61000-4-5.
-
PIM 110, код заказа 249903. Измерительный модуль с
генератором колебательных затухающих помех частотой 100 кГц согласно
стандартам ANSI C62.41 и IEC 61000-4-12.
-
АДАПТЕРЫ, входной - код заказа 249978, выходной - код заказа 249979. Однофазные
входные и выходные адаптеры, позволяющие применять трехфазный модуль
связи/развязки PCD 130 для однофазных устройств.
-
WinFEAT&R, код заказа 249970. Программа управления и
составления отчета под Windows 98, NT, ME, 2000, XP.
-
Монтаж в стойку, высотой 4 U - код заказа 249692; высотой 6 U - код заказа
249693. Модули могут быть установлены в стойку для
большей механической устойчивости и мобильности.

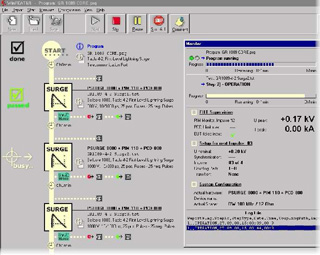

Программа WinFEAT&R под Windows :

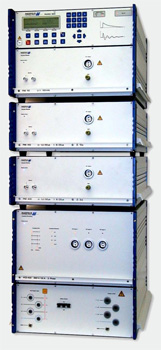

Типичная измерительная система с тремя импульсными модулями
|
