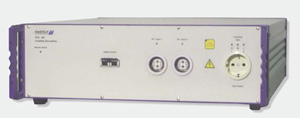

PCD 100 Однофазное устройство связи/развязки для платформы PSURGE 8000

Стандарты IEC и EN охватывают измерения трехфазных электросетей переменного тока и портов постоянного тока, и дают рекомендации по характеристикам компонентов для устройств связи/развязки. Данные рекомендации базируются на европейской модели силовых линий переменного тока.

PCD 100 отвечают также недавно утвержденному стандарту IEC 61000-4-5 Вариант 2.

Стандарт ANSI содержит много информации, аналогичной стандарту IEC, но стандарт ANSI базируется на американском опыте эксплуатации силовых линий переменного тока.

Для испытаний по IEC сопротивление низковольтных сетей по отношению к земле создается дополнительным резистором величиной 10 Ом. Стандарт ANSI в импульсной цепи использует резистор из серии нормально открытых резисторов. Данное различие обусловлено европейской практикой подключения земли к нейтрале в распределительном трансформаторе, а не к точке входа системы электроснабжения, как в США. Модуль PCD 100 удовлетворяет всем требованиям стандартов.

Интеграция в программу WinFEAT&R функций управления и составления отчета повышает эффективность настройки и работы данной измерительной системы. Наиболее важно, что выполнение измерительных процедур может быть передано компьютеру с целью освобождения важных ресурсов для других целей.

Особенности

• Два высоковольтных входа;
• Комбинированные импульсы 1,2/50 мкс - 8/20 мкс;
• Колебательные затухающие помехи частотой 100 кГц;
• Величина импульсного напряжения 7,5 кВ;
• Линейное напряжение 240 В;
• Ток тестируемого оборудования 16 А;
• Защита от перегрузки по току.

Преимущества

• Безопасно и легко - высоковольтные разъемы, снабженные блокировкой, позволяют вашим операторам измерять безопасно и легко;
• Прочный и надежный - выбор надежных компонентов гарантирует, что PCD 100 будет продолжать свою работу при интенсивном и напряженном режиме проведения измерений;
• Быстрота выполнения измерительных программ - Модуль PСD 100 имеет два мультиплексированных высоковольтных входа, которые позволяют проводить испытания под воздействием различных импульсов и без отключения питания от тестируемого оборудования.

Область применения

• Однофазные системы электропитания;
• Испытания под воздействием комбинированных импульсных возмущений 1,2/50 мкс-8/20 мкс и колебательных затухающих помех частотой 100 кГц.

Технические спецификации
