PIM100 Модульный генератор комбинированных микросекундных
импульсов 1,2/50 мкс и 8/20 мкс
Стандарты IEC 61000-4-5 Вариант 2 и ANSI C62.41 описывают генератор
комбинированных импульсов как гибридный генератор импульсов напряжения в режиме
холостого хода с временными параметрами импульсов 1,2/50 мкс и тока в режиме
короткого замыкания 8/20 мкс. Комбинированные импульсы применяются для испытания
силовых систем постоянного и переменного тока.
Безопасность является главным при работе с высоковольтными импульсными
возмущениями. Все высоковольтные разъемы модуля PIM 100 объединены в Единую
Систему Безопасности, которая предохраняет высоковольтные разъемы и кабели от
воздействия операторов, что потенциально может привести к летальному воздействию
напряжения. Система безопасности расширяется до устройств связи/развязки (CDN),
которые подключаются к выходу PIM 100.
PIM 100, как часть общей измерительной системы на платформе PSURGE 8000, можно
использовать с устройствами связи/развязки (модули CDN) для суперпозиции,
наложения импульсов в силовых линиях постоянного и переменного тока. Однофазные
и трехфазные модули CDN имеют множество входов, позволяющие подключать до 3
импульсных модулей. Полный набор измерительных импульсов может создаваться
автоматически, без необходимости снижать мощность и повторно подключать
тестируемое устройство.
Платформа PSURGE 8000 может создавать все функциональные программы согласно
стандартам измерений, не требуя компьютерного управления. Монитор индикации
напряжения и тока позволяет быстро и легко проверить форму и амплитуду импульса.
Дополнительно цепи пиковых измерений используется как вспомогательные для
определения состояния тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно
- закончилось неудачей>.

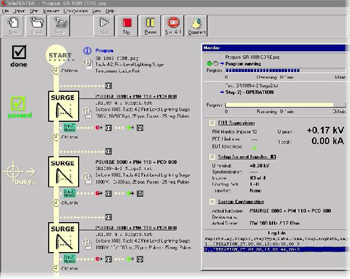

Объединение в программе WinFEAT&R функций управления и составления отчета
улучшает эффективность настройки и работы данной измерительной системы. Более
важно, что выполнение измерительных задач может быть передано компьютеру с целью
освобождения важных ресурсов.
Особенности
-
Незаземленный высоковольтный выход;
-
Комбинированные импульсы 1,2/50 мкс - 8/20 мкс;
- Величина импульсного напряжения 7,4 кВ;
- Величина импульсного тока 3,7 кА;
- Монитор индикации напряжения и тока;
- Точная синхронизация фазового сдвига.
Преимущества
-
Международное применение - Модуль специально
сконструирован для измерений в сетях электропитания, как отвечая стандартам
IEC, EN, ANSI, так и превышая их требования.
-

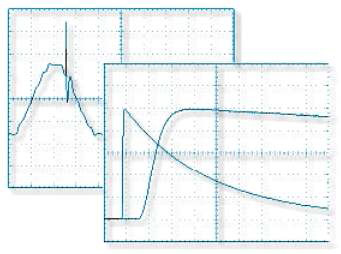

Точность импульсной синхронизации - Импульсы могут
быть введены в линию электропитания переменного тока с точностью +1 градус.
-
Безопасно и легко - Высоковольтная секция, снабженная
блокировкой и встроенным контроллером, позволят вашим операторам проводить
измерения безопасно и легко.
-
Формирование отчета - прибор позволяет автоматически
создавать рапорт без подключения внешнего компьютера. Программа управления и
составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в
удобном для вас формате.
-
Быстрота выполнения измерительных программ -

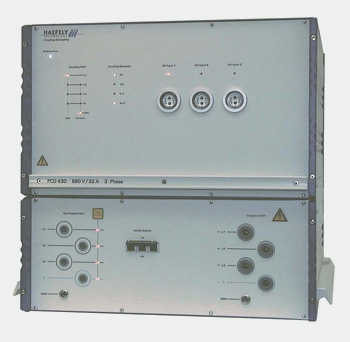

Подключение модуля PIM 100 к тестирующему устройству через устройства
связи/развязки PCD 100 или PCD 130. Данные устройства имеют
мультиплексированные входы, позволяющие проводить испытания различными
импульсами, без отключения питания от тестируемого оборудования.
Область применения
-
Однофазные и трехфазные системы электропитания;
- IEC 61000-4-5 Вариант 1 и 2 - Силовые цепи и линии передачи данных;
- ГОСТ Р 51317.4.5 - Устойчивость к микросекундным импульсным помехам
большой энергии;
- ANSI C62.41 - Цепи электропитания;
- Многие промышленные стандарты IEC&EN;
- Другие международные требования для комбинированных импульсов.
Технические спецификации
| Величина импульсного напряжения, кВ |
0,2 - 7,4 кВ +10% |
| Величина импульсного тока, кА |
0,10 - 3,7 кА+10% |
| Сопротивление источника, Ом |
2 |
| Повторение максимального напряжения |
Длительность 10 секунд / 6 раз в минуту |
| Линейная синхронизация |
Шаг 1 градус +1 градус на частоте 50 Гц |
| Время нарастания импульсного фронта |
Напряжения 1,2 мкс+30% и тока 8 мкс+20% |
| Длительность импульса |
Напряжения 50 мкс+20% и тока 20 мкс+20% |
| Контрольные выходы |
Байонет, напряжение (750/1) ток (400А/В) |
| Полярность импульсов |
Положительная и отрицательная |
| Импульсный выход |
Высоковольтный разъем с предохранителем |
| Все нетто, кг |
29 кг |
| Высота, Ширина, Длина, см |
45 х 20 х 57 |
PIM 100 код заказа 249902. Объем поставки
| Импульсный модуль PIM 100 |
1 шт. |
| Высоковольтный магистральный кабель постоянного тока 1 м |
1 шт. |
| Магистральный кабель Haefely 0,5 м |
1 шт. |
| Кабель заземления 1 м |
1 шт. |
| Кабель заземления 0,25 м |
1 шт. |
| Руководство пользователя |
1 шт. |
