PIM 120 / PCD 120
Измерительная система 10/700 мкс
Для испытаний
телекоммуникационных систем применяются импульсы с временными характеристиками
10/700 мкс, которые также называют <телеком - импульсами>. Данные импульсы
характеризуются высокой энергией и сравнительно быстрым временем нарастания
фронта импульса.

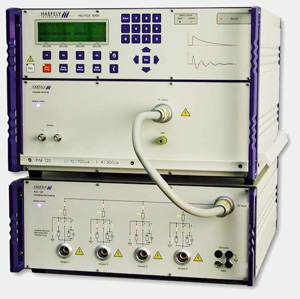

Измерительная система 10/700 мкс включает в себя импульсный модуль PIM 120 и
устройство автоматической связи PCD 120, чтобы сформировать импульсы 10/700 мкс
и ввести их путем наложения в телекоммуникационные цепи и другие
коммуникационные линии.
Модуль PCD 120 как часть системы специально разработана, чтобы объединить
требования стандартов ITU и IEC для 2 и 4 проводных интерфейсов, выбрать
необходимые резисторы и соединительные элементы, а также полностью
автоматизировать порядок измерений.
Безопасность самое главное при работе с импульсами
возмущениями. Все высоковольтные соединения модуля PIM 120 объединены в Единую
Систему Безопасности, которая предохраняет операторов от контакта с
высоковольтными разъемами и кабелями, тем самым предотвращая риск летального
исхода под воздействием высокого напряжения. Единая Система Безопасности
распространяется на устройства связи/развязки, которые подключают к выходу PIM
120.
Платформа PSURGE 8000 может создавать все функциональные программы согласно
стандартам IEC, ITU, не требуя компьютерного управления. Контроль напряжения и
тока позволяет быстро и легко проверить форму и амплитуду импульса.
Дополнительно цепи пиковых измерений используется как вспомогательные для
определения состояния тестируемого оборудования (EUT PASS/FAIL) <Прошло успешно
- закончилось неудачей>.
Объединение в программе WinFEAT&R функций управления и составления отчета
улучшает эффективность настройки и работы данной измерительной системы.
Выполнение измерительных процедур под управлением компьютера позволяет
высвободить ресурсы.
Особенности
- Импульсы с временными характеристиками 10/700мкс и напряжением до 7,4
кВ;
-
Соответствие нормам ITU K.44;
-
Автоматизированное устройство связи;
-
Сопротивления для ограничения тока 25 Ом, 50 Ом, 75 Ом и 100 Ом;
- Элементы цепи связи выбираются пользователем, а газовый разрядник на 90
В - стандартный;
- Выбранные сопротивления и соединительные элементы видны на передней
панели PCD 120;
-
Интегрированное программное обеспечение WinFEAT&R.
Преимущества
-
Международное применение - Модуль специально
сконструирован для измерений в сетях электропитания согласно ITU и IEC/EN и
испытаний в телекоммуникациях и линиях передачи данных.
-
Безопасно и легко - Высоковольтная секция, снабженная
блокировкой и встроенным контроллером, позволят вашим операторам проводить
измерения безопасно и легко.
-
Прочный и надежный - выбор надежных компонентов
гарантирует, что PIM 150 будет продолжать свою работу при интенсивном и
напряженном режиме проведения измерений.
-
Формирование отчета - прибор позволяет автоматически
создавать рапорт без подключения внешнего компьютера. Программа управления и
составления отчета WinFEAT&R позволяет накапливать и сравнивать данные в
удобном для вас формате.
-
Гибкое применение - PIM 120 подключают к тестируемому
оборудованию посредством PCD 120. Устройства развязки также выполнено
отдельно и выбирается в соответствии с конкретным применением.
Область применения
- Испытание устойчивости;
- ITU K.20, K.20 и K.45 Телекоммуникационные интерфейсы;
- Испытания на электромагнитную совместимость;
- IEC 61000-4-5 Линии передачи данных;
- Испытания на безопасность.
Технические спецификации
PIM 120
| Величина импульсного напряжения, кВ |
0,2 - 7,4+10% |
| Сопротивление источника, Ом |
15 и 40 |
| Повторение максимального напряжения |
Длительностью 10 секунд / 6 раз в минуту |
| Время нарастания напряжения, нс |
10 +30% |
| Время нарастания тока, нс |
5 +20% |
| Длительность импульса напряжения, мкс |
700+20% |
| Длительность импульса тока, мкс |
320+20% |
| Полярность импульса |
Позитивная и отрицательная |
| Все нетто, кг |
29 |
| Ширина, Высота, Глубина, см |
45 х 20 х 57 |
PCD 120
| Форма импульса (временные параметры),мкс |
10/700 |
| Сопротивления для ограничения тока, Ом |
4 х 25, 4 х 50, 4 х 75, 4 х 100 |
| Выход |
Защищенный разъем с клеммами 4 мм |
| Максимальная амплитуда напряжения, кВ |
7,4 |
| Элементы цепи соединения |
- Газовые разрядники на 90 В;
- Газовый разрядник // емкость 100 пФ;
- Прямое соединение |
| Максимальное напряжение на линиях тестируемого оборудования |
Зависит от применяемого элемента цепи соединения |
| Все нетто, кг |
22 |
| Ширина, Высота, Глубина, см |
45 х 20 х 57 |
PIM 120 код заказа 249940. Объем поставки
| Импульсный модуль PIM 120 |
1 шт. |
| Высоковольтный кабель 1 м |
1 шт. |
| Магистральный кабель Haefely 0,5 м |
1 шт. |
| Кабель соединения заземления 1 м |
1 шт. |
| Кабель соединения заземления 0,25 м |
1 шт. |
| Руководство пользователя |
1 шт. |
PСD 120 код заказа 249941. Объем поставки
| Импульсный модуль PIM 120 |
1 шт. |
| Высоковольтный кабель 1 м |
1 шт. |
| Магистральный кабель Haefely 0,5 м |
1 шт. |
| Кабель соединения заземления 1 м |
1 шт. |
| Кабель соединения заземления 0,25 м |
1 шт. |
| Руководство пользователя |
1 шт. |
Опции и аксессуары
-
DEC 5. Устройство развязки для симметричных линий передачи данных и
линий управления с токовыми компенсирующими индуктивностями для развязки
согласно IEC 61000-4-5 и ITU K.44.
-
DEC 6. Четырехпроводное устройство развязки с набором сопротивлений
согласно ITU K.44.
-
PCD 122. Версия модуля PCD 120 с ручным управлением.
-
WinFEAT&R. Программа управления и составления отчета. Работает под
Windows 98, NT, ME, 2000, XP.

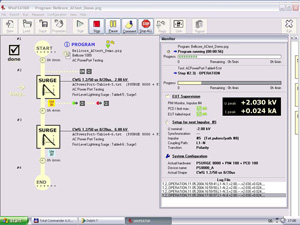

Программа WinFEAT&R под Windows

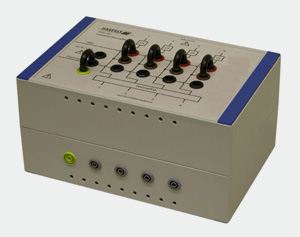

DEC 6 Устройство развязки
|
