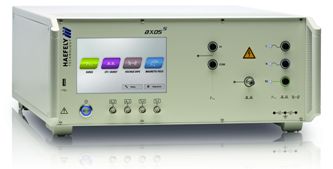

Универсальная компактная тестовая система для испытаний на
помехоустойчивость AXOS 5
 Новая компактная тестовая
система для испытаний на помехоустойчивость AXOS 5 объединяет в едином
экономически выгодном решении все преимущества наших автономных тестовых систем.
Она сочетает возможность проведения испытаний на устойчивость к нано- и
микросекундным импульсным помехам до 5 кВ, микросекундным импульсным помехам
большой энергии, провалам, коротким прерываниям и изменениям переменного и
постоянного тока, а также в прибор интегрировано однофазное устройство развязки.
Система позволяет проводить быстрое, полностью автоматизированное тестирование
по самым распространённым стандартам IEC, EN, ANSI, IEEE и UL. Управление
системой AXOS 5 производится с помощью широкого цветного графического
интерфейса, расположенного на передней панели, либо удалённо через ПК. Простое в
применении меню и возможность заранее задавать тестовые программы для разных
стандартов обеспечивает простоту и надёжность испытаний. Многочисленные
дополнительные функции, например, функция автономного включения/выключения,
позволяет тестовой системе интегрироваться с тестовым оборудованием
пользователя. Все испытательные параметры могут варьироваться в широком
диапазоне относительно требований стандартов. Система AXOS 5 предоставляет
возможность изменять анализируемые параметры во время тестирования, является
идеальным решением для испытаний на соответствие и подготовки к таким
испытаниям, а также используется для мониторинга и отладки оборудования на этапе
его проектирования. Опционально доступен широкий набор экономически выгодных и
удобных в эксплуатации устройств связи-развязки для электросетей, а также
симметричных / асимметричных линий передачи данных и сигнальных линий.
Особенности и преимущества
- Легкость в управлении благодаря наличию ручного и автоматизированного
тестовых режимов, автоматизированная подготовка тестов, заранее задаваемая
методика испытаний и графическое представление схем тестирования;
-
Надёжность и экономическая выгода;
- Сенсорный экран;
-
Безопасное и удобное управление, обеспечивающиеся наличием защитной
блокировки, сигнальной лампы и функции экстренной остановки;
- Удаленный доступ для мониторинга импульсов напряжения/ тока и состояния
тестируемого устройства;
-
Автоматическое составление отчётов по анализируемым параметрам, схемам
испытаний и результатам тестирования.
Стандарты
- IEC/EN 61000-4-4, ГОСТ Р 51317.4.4-99 Наносекундные импульсные помехи;
- IEC/EN 61000-4-5, ГОСТ Р 51317.4.5 Микросекундные импульсные помехи
большой энергии;
- IEC/EN 61000-4-9, ГОСТ Р 50649–94 Импульсное магнитное поле;
- IEC/EN 61000-4-11, ГОСТ Р 51317.4.11-99 Динамические изменения
напряжения электропитания;
- IEC/EN 61000-4-29 Провалы, короткие прерывания и изменения
напряжения, воздействующие на входной порт сети электропитания постоянного
тока;
- IEC/EN 61000-6-1, ГОСТ Р 51317.6.1-2006 Электромагнитные
помехи технических средств, применяемых в жилых, коммерческих зонах и
производственных зонах с малым энергопотреблением;
- IEC/EN 61000-6-2, ГОСТ Р 51317.6.2-99 Электромагнитные помехи
технических средств , применяемых в промышленных зонах;
- IEC/EN 60335-1 ГОСТ Р 52161.1-2004 Безопасность бытовых и аналогичных
электрических приборов;
- IEC/EN 60601-1 Общие требования безопасности
медицинских электрических изделий с учетом основных функциональных
характеристик.
Применение
- Испытания на совместимость (в т.ч. предварительные испытания)
электротехнических изделий;
-
Маркировка CE (сертификация Евросоюза);
-
Разработка и наладка продукции;
- Испытания телекоммуникационных и беспроводных устройств на соответствие.
Отрасли
-
Промышленность;
- Жилищный комплекс;
-
Производство комплектующих изделий;
- Медицина;
-
Возобновляемая энергия;
-
Телекоммуникации.
Технические спецификации
|
Общие данные |
|
Оперативный ток |
85 В - 264 В 50/60 Гц
|
|
Кол-во тестов, сохраняемых в памяти |
неограниченное |
|
Удалённый интерфейс |
Ethernet, RJ-45 |
|
Дисплей |
7’’ / 800 ˣ 480 / 24 бит, сенсорный |
|
Вход триггера |
5 В ТТЛ |
|
Выход триггера |
5 В ТТЛ |
|
Вход проверки тестируемого оборудования |
5 В ТТЛ |
|
Выход сигнальной лампы |
2 ˣ 24 В / 1 A пост.тока |
|
Габариты |
45 ˣ 18 ˣ 49 см |
|
Вес |
30 кг |
|
USB |
для флэш-карты USB |
|
Интерфейс AUX |
D-sub 37p для внешних устройств связи-развязки, внешних преобразователей
и т.д. |
|
Вход Synch |
байонетный вход, 10 В – 264 В перем. тока |
|
Вход внешнего запуска/остановки |
5 В ТТЛ, запускает / останавливает заданную испытательную
последовательность |
|
Аналоговый выход |
0 – 10 В, для использования дополнительных опций |
|
Цепь обеспечения безопасности |
в разомкнутом состоянии останавливает тест |
|
ICE / EN 61000-4-4 РЕДАКЦИЯ 2 наносекундные импульсные помехи /
пакет импульсов |
|
Напряжение на выходе |
0,2 – 5,0 кВ ±10% на коаксиальном выходе |
|
Полярность |
полож. / отриц. / чередующаяся |
|
Сопротивление на выходе |
50 Ом |
|
Время нарастания |
5 мкс ±30% |
|
Продолжительность импульса |
50 мкс ±30% при сопр. 50 Ом 50 мкс –15 +100 мкс при сопр. 1000 Ом
|
|
Вид импульсных бросков |
обычный, непрерывный, реальный, случайный |
|
Частота импульсов в пакете |
1 Гц – 1 МГц |
|
Длительность пакета импульсов |
10 мкс – 1 с |
|
Периодичность пакета импульсов |
1 мс – 10 с |
|
Время тестирования |
1 с – 999 мин. |
|
Триггер (запуск импульсов) |
автоматический, вручную, внешний |
|
Объединённое однофазное устройство связи-развязки |
264 В перем.тока / 16 A 220 В пост.тока / 10 A
|
|
ICE / EN 61000-4-5 РЕДАКЦИЯ 2 комбинированный импульс |
|
Напряжение на выходе |
0,2 – 5,0 кВ ±10% |
|
Время нарастания импульса напряжения |
1,2 мкс ±30% |
|
Продолжительность импульса напряжения |
50 мкс ±20% |
|
Полярность |
полож. / отриц. / чередующаяся |
|
Сопротивление на выходе |
2 Ом |
|
Синхронизация по фазе |
0 – 359° с интервалами в 1° или асинхронный режим |
|
Предварительная установка счётчика |
1 – 10000 / бесконечн. |
|
Контроль пикового напряжения |
Байонет: 1000:1 дисплей: 3 знака
|
|
Ток на выходе |
0,1 – 2.5 кА ±10% |
|
Время нарастания импульса тока |
8 мкс ±20% |
|
Продолжительность импульса тока |
20 мкс ±20% |
|
Объединённое однофазное устройство связи-развязки |
264 В перем.тока / 16 A 220 В пост.тока / 10 A
|
|
Запуск импульсов |
автоматический 5 с – 99999 с вручную
внешний
|
|
Контроль пикового тока |
Байонет: 1 кА/В дисплей: 3 знака
|
|
IEC / EN 61000-4-11 Редакция 2 IEC / EN 61000-4-29 Провалы и
прерывания |
|
Макс. напряжение |
264 В перем.ток/ пост.ток |
|
Макс. ток |
16 A перем.ток/ пост.ток, непрерывный 20 A для 5 с
40 A для 3 с
500 A пусковой ток
|
|
Запуск импульсов |
автоматический вручную
внешний
|
|
Уровень провалов и прерываний |
0% 0% – 99% с внешним источником напряжения
|
|
Контроль действующего напряжения |
Байонет: 100:1 дисплей: 4 знака
|
|
Время прерывания |
0,1 периода– 9999 периодов 0,02 мс – 999 мин.
|
|
Интервал |
1 период– 9999 периодов синхр.0,04 мс – 999 мин. асинхр.
|
|
Время тестирования |
1 с – 999 мин. бесконечн. |
|
Синхронизация по фазе |
0 – 359° 16 / 40 / 50 / 60 Гц асинхронный режим
|
|
Контроль действующего тока |
Байонет: 10 А/В дисплей: 4 знака
|
Объём поставки
|
AXOS5 |
2490400 |
|
Система для испытаний на помехоустойчивость AXOS 5 |
1 шт. |
|
Сетевой кабель10 A |
1 шт. |
|
Кабель электропитания 16 A для тестируемого устройства |
1 шт. |
|
Адаптер питания для тестируемого устройства |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Свидетельство о поверке |
1 шт. |
Опции и аксессуары
|
FP-EFT 100 M2 |
3х-фазное устройство связи-развязки для силовых линий /100 A
(наносекундные импульсные помехи) |
2495860 |
|
IP4A |
Клемма емкостной развязки для наносекундных импульсных помех |
2491300 |
|
FP-SURGE 100 M2 |
3х-фазное устройство связи-развязки для силовых линий 100 A |
2490181 |
|
PCD 121 |
Устройство связи для симметричных линий передачи данных и линий
управления |
2498010 |
|
PCD 126 A |
Устройство связи для асимметричных линий передачи данных и линий
управления |
2498030 |
|
DEC 5 |
Устройство развязки для симметричных линий передачи данных и линий
управления |
2490141 |
|
DEC 6 |
Устройство развязки для симметричных линий передачи данных и линий
управления |
2490151 |
|
DEC 7 |
Устройство развязки для асимметричных линий передачи данных и линий
управления |
2490161 |
|
DIP 116 |
Автоматический преобразователь тока 16 A 40/70/80 % |
2490410 |
|
MSURGE-A |
Тестирование магнитного поля в соответствии с EN 61000-4-9 |
2495591 |
|
VTM 15000/05 |
Трансформатор напряжения, 0,5 Дж |
2499692 |
|
PDP 8000 |
Датчик дифференциалов высокого напряжения 1000:1 (для импульсов) |
2499911 |
|
CP 101 |
Датчик тока (для импульсов) |
2499931 |
|
ES |
Внешний аварийный выключатель P12 |
4700751 |
|
WL |
Внешняя сигнальная лампа P12 |
4700750 |
|
Поверка |
Аккредитованная поверка AXOS 5 |
249042 |
Особенности
- Сенсорный экран 7“ / 800 x 480 / 24 бит;
-
Сокращение благодаря удобной структуре меню;
- Наглядные подсказки в меню;
-
Многоязычные меню (английский, немецкий, французский);
-
Возможность подключения Ethernet и USB.
|
