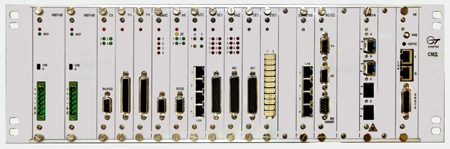

СМД
Синхронный мультиплексор доступа

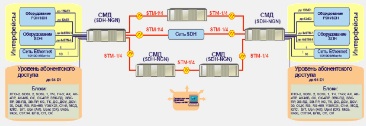

Синхронный мультиплексор доступа СМД предназначен
для эксплуатации на сети связи общего пользования в качестве аппаратуры цифровой
системы передачи синхронной цифровой иерархии, обеспечивающей передачу сигналов
Е1, Е3, Ethernet и сигналов абонентского доступа в структуре синхронных
транспортных модулей уровня STM-1 и STM-4 по одномодовому волоконно-оптическому
кабелю.
| Транспортный уровень SDH |
| Оптические интерфейсы |
| Оптические интерфейсы STM-1 |
МСЭ-Т G.957 (S1.1, L1.1, L1.2) |
| Оптические интерфейсы STM-4 |
МСЭ-Т G.957 (S4.1, L4.1, L4.2) |
| Количество интерфейсов STM-1 |
до 8 шт. (по 4 шт. на блоке) |
| Количество интерфейсов STM-4 |
до 4 шт. (по 2 шт. на блоке) |
| Оптические интерфейсы STM-1/4 с CWDM |
МСЭ-Т G.692 (1471 - 1611 с шагом 20 нм) |
| Исполнение оптических интерфейсов |
Сменные SFP-модули |
| Тип оптических разъемов |
LC |
| Интерфейсы Е1 |
| Интерфейсы Е1 |
В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е1 |
до 84 шт. (по 21 шт. на блоке) |
| Тип разъема интерфейса Е1 |
Harting 10 pin |
| Количество интерфейсов Е1 на разъеме |
2 шт. |
| Интерфейсы Е3 |
| Интерфейсы Е3 |
В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество интерфейсов Е3 |
до 12 шт. (по 3 шт. на блоке) |
| Тип разъема интерфейса Е3 |
SMA |
| Интерфейсы Ethernet |
| Интерфейсы Ethernet |
10/100 Base-T, в соотв. с IEEE 802.3 |
| Количество интерфейсов |
до 10 шт. (4+2+2+2) |
| Емкость передачи |
N ×VC-12 (N - от 1 до 42-х) |
| Тип разъемов |
RJ-45 |
| Коммутационная матрица |
| Емкость коммутационной матрицы |
1638х1638 VC-12 (16+10 ) STM-1 |
| Уровень коммутации |
VC-12/VC-3/VC-4 |
| Резервирование |
| Линии и полезной нагрузки |
MSP, SNCP, одинарное и двойное кольцо |
| Агрегатных блоков |
"1+1" |
| Матрицы коммутации VC-12/VC3/VC4 |
"1+1" |
| Системы синхронизации |
"1+1" |
| Блоков питания |
"1+1" |
| Уровень абонентского доступа |
| Интерфейсы Е1 |
| Интерфейсы Е1 |
В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
| Количество |
до 64 шт. (8Е1×8) |
| Тип разъема интерфейса Е1 |
В-sub 44 pin |
| Количество интерфейсов Е1 на разъеме |
8 шт. |
| Коммутационная матрица |
| Количество коммутируемых интерфейсов Е1 |
До 316 Е1 (84Е1×3+64Е1) |
| Уровень коммутации |
Канальный интервал (КИ) 64 Кбит/с |
| Емкость коммутационной матрицы |
9480 × 9480 КИ (316Е1×30КИ) |
| Абонентские интерфейсы |
Количество слотов для абонентских
интерфейсов |
7 шт. |
Типы абонентских интерфейсов (совместимы
с МП, МП-2, МП-8, МП-АД, КЦС) |
ЛТО-2, SDSL 2, SDSL 1, ТЧ, ТЧ-У, АК, АК-4ПР,
АК-МБ, СК, СК-4ПР, ЗВК-ПД, ЗВК-ПР, ЗВ-ПД, ЗВ-ПР, КС, ТК, ДС, ДСУ,
ДСУ-30, ОЦК, RS, RS-485, V36/X21, С1-И, МСД, КЛС, S/T, Upn (АК), Upnt
(СК), Uk0a, Uk0c, С37.94, БПВ, СП, ОК |
| Синхронизация |
| Варианты синхронизации |
- от внутреннего ЗГ;
- от любого агрегатного сигнала;
- от любого компонентного сигнала Е1;
- от внешнего источника тактовой синхронизации (основного или
резервного)
|
| Кол-во выходов тактовой синхронизации |
До 2-х, интерфейс в соотв. с рек. G.703.10 |
| Служебная связь |
| Телефонный аппарат с DTMF - набором, вызовы -
индивидуальный, циркулярный, групповой. |
| Внешние датчики |
| Кол-во внешних контролируемых датчиков |
До 4-х, токовая петля |
Кол-во сигналов управления внешними
устройствами |
До 4-х, "сухой" контакт реле |
| Контроль и управление |
| Интерфейс системы управления |
Ethernet 10/100, IEEE802.3 |
| Протокол системы управления |
SNMP v2 |
| Сетевая система управления |
"Супертел - NMS" |
| Электропитание |
| Напряжение электропитания |
- от 19 до 36 В (номинал 24 В)
- от 36 до 72 В (номинал 48, 60 В) |
| Потребляемая мощность, не более |
150 Вт |
| Габаритные размеры |
483×225×149 мм |
| Масса, не более |
8 кг |
 |
