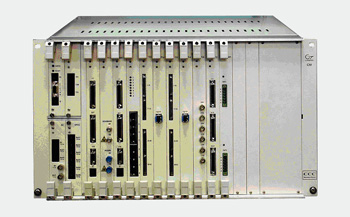

СМ-1/4 Синхронный мультиплексор

Оборудование СМ-1/4 представляет собой модульный конфигурируемый мультиплексор (уровней STM-1 и STM-4) с возможностью работы в следующих режимах: оконечном, ввода/вывода, кросс-коммутатора (полнодоступная коммутация, до 6 направлений STM-1 → 378×378VC-12 или до 6 направлений STM-4 → 1512×1512VC-12) и линейного регенератора.

Основные функциональные возможности и технические характеристики:

• Формирование модулей STM-1 или STM-4 из следующих сигналов:

  Вид сигналов	STM-1	STM-4
  STM-1	1	1 - 4
  Е3	1 - 3	1 - 12
  Е1 (VC-12)	1 - 63	1 - 252
  Ethernet 10/100	1 - 8	1 - 32
  V.36 (для одного блока Tv36)	1 - 21	1 - 21

• Максимальная емкость системы СМ-1/4

  [всего 10 посадочных мест (ПМ): c 5ПМ по 14ПМ]:

  • 441 Е1 (2ТТ-4 + 1БКС-4 + 7Т23 → 7х63Е1 = 441Е1);
  • 21 Е3 (2ТТ-4 + 1БКС-4 + 7Т34 → 7х3Е3=21Е3);
  • 6 STM-4 (6ТТ-4 + 1БКС-4);
  • 9 STM-1 (9ТТ-1 + 1БКС-4);
  • 32 Ethernet 10/100 Мбит/с (2ТТ-4 + 4ТЕ12 + 1БКС-4);
  • 105 интерфейсов V.36 (1ТТ-1 + 1БКС-1 + 1Т2р + 5Tv36).
• Ввод-вывод при двух блоках ТТ-4 до 441 сигнала Е1 (63 х 7Т2р)
• Электрические интерфейсы для работы с сигналами 2, 34 и 155 Мбит/с (G.703 МСЭ-Т); Ethernet 10/100 Base-T (IEEE 802.3); V.36 (рекомендации V.10 и V.11 МСЭ-Т)
• Оптические интерфейсы в соответствии с G.957 (сменные SFP модули с оптическим разъемом LC, возможность установки модулей для работы в сетях с CWDM, в т.ч. для работы по одному волокну):
  • STM-1: S-1.1 (1310 нм/30 км), L-1.1 (1310 нм/60 км), L-1.2, (1550 нм/100 км);
  • STM-4: S-4.1 (1310 нм/20 км), L-4.1 (1310 нм/40 км), L-4.2, (1550 нм/80 км).
• Гибкое назначение/изменение пропускной способности для интерфейсов Ethernet (протоколы GFP/VCAT)

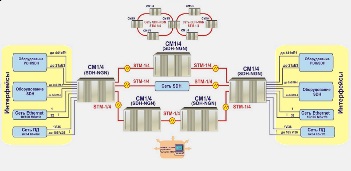

• Построение сетей произвольной топологии
• Протоколы защиты:
  • для линейных интерфейсов: MSP 1+1 (только STM-1), MSP 1:1 (STM-1 и STM-4);
  • для компонентных блоков Т2р и Т23 - N:1 (при использовании дополнительных устройств Бр3Т2 и УПТ23);
  • для контейнеров VC-12 и VC-3: SNCP.
• Контроль и управление внешними устройствами: прием сигналов от 16-ти аварийных датчиков и передачу 7 сигналов управления внешними устройствами
• Организация встроенной системы служебной связи с индивидуальным или групповым вызовом, конференц-связь (DTMF).
• Комплект поставки СМ-1/4 зависит от:
  • назначения и конфигурации сети;
  • типа и количества линейных интерфейсов;
  • типа и количества компонентных интерфейсов;
  • необходимости резервирования u1083 линейных трактов и блоков оборудования.

• Сетевая система управления "Супертел-NMS".

Электропитание:
Напряжение источника питания: от 19,2 до 72 В с заземленным плюсом или с заземленным минусом.
Потребляемая мощность (зависит от состава оборудования СМ-1/4): обычно не более 90 Вт.
В момент включения и загрузки - до 180 Вт.

Габариты:
СМ-1/4-М (метрический) - 533 х 299 х 293 мм;
СМ-1/4-D (дюймовый) - 483 х 299 х 293 мм.

Масса: не более 17 кг (с установленными блоками).
