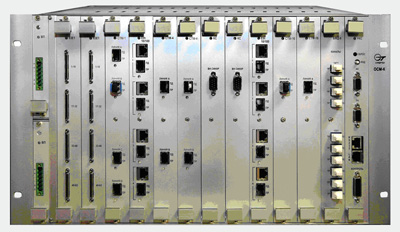

OCM-K Комбинированный транспортный мультиплексор

ОСМ-К - мультисервисная транспортная платформа уровней STM-1/4/16.

Функциональные возможности:

• Поддержка интерфейсов STM-1/4/16, Ethernet 10/100, Ethernet 1000, Е1;
• Полнодоступная матрица коммутации до 112 потоков STM-1 на уровне VC12, VC3 и VC4;
• 100 % "горячее" резервирование матрицы коммутации, узлов синхронизации и агрегатных блоков;
• Поддержка резервирования трафика (MSP, SNCP), в том числе работа в "кольце";
• Поддержка CWDM технологии для увеличения пропускной способности до 20 Гбит/с в одном волокне.

ОСМ-К состоит из базовых и интерфейсных блоков.

Базовые блоки:

• Блок ввода питания (ВП) - 2 шт., предназначен для подключения основного и резервного первичного электропитания.
• Блок управления, контроля и служебной связи (УКС), обеспечивающий:
  • Контроль и управление ОСМ-К по протоколу SNMP (интерфейс 10/100 Base-T) посредством ПО;
  • "Супертел-NMS";
  • Организацию служебной связи;
  • Контроль до 4-х внешних датчиков (токовая петля);
  • Управление до 4-х исполнительных устройств ("сухие" контакты реле).
• Блок коммутации и синхронизации (КС) - один или два (второй - для "горячего" резервирования), обеспечивает:
  • Коммутацию нагрузки на уровне VС12, VСЗ, VC4 в 112 потоках SТМ-1:
  • [16STM-1 х 4 (блокаСТМ-16) + 4STM-1 х 2 х 6 (блоков СТМ-4)];
  • Синхронизацию ОСМ-К от источников: внутреннего, внешнего, агрегатных и компонентных сигналов;
  • Два независимых порта внешней синхронизации;
  • "Горячее" резервирование матрицы коммутации и узлов синхронизации.

Интерфейсные блоки:

(всего до 10 посадочных мест)

• Блок 63 Е1 (до 10 шт.):
  • количество интерфейсов Е1 - 63 шт;
  • полное соответствие G.703;
  • поддерживает функцию для каждого Е1.
• Блок СТМ-1 (до 10 шт.):
  • количество интерфейсов SТМ-1 - 4шт.;
  • тип интерфейса - электрический G.703 или оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
• Блок СТМ-4 (до 10 шт.):
  • количество интерфейсов SТМ-4 - 2шт;
  • тип интерфейса- оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
• Блок СТМ-16 (до 4 шт.):
  • количество интерфейсов SТМ-16 -1 шт;
  • тип интерфейса - оптический G.957, G.692 (CWDM);
  • исполнение интерфейсов - сменные SFP модули;
  • тип оптических разъемов - LC.
• Блок Eth 10/100 (до 10 шт.):
  • количество оптических интерфейсов Ethernet 100 BASE-LX10/100 BASE-ВX10 - 4шт;
  • количество электрических интерфейсов Ethernet 100 BASE-ТX - 4шт.
• Блок Eth 1000 (до 10 шт.):
  • количество интерфейсов Ethernet 1000: один оптический 1000 BASE-LX/1000 BASE-ZX или один электрический 1000 BASE-Т.
• Блоки БМД (спектрального уплотнения, до 10-шт.)
  • количество CWDM каналов - до восьми;
  • скорость передачи в каждом канале - от 50 до 2700 Мбит/с.

Сетевая система управления "Супертел-NMS".

Электропитание:

Напряжение источника питания: от 19,2 до 72 В с заземленным плюсом или с заземленным минусом.

Потребляемая мощность не более 150 Вт.

Габаритные размеры: 483 × 266 × 242 мм.

Масса: не более 8 кг.
