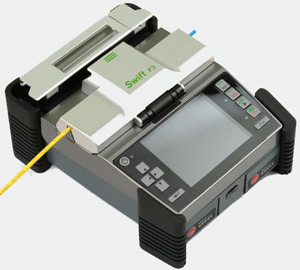

Компактный автоматический аппарат для сварки оптического волокна Swift-F3
Оптимизирован для FTTH
Особенности
- Совместимость с технологией Splice-On-Connector (SOC)
- Компактный, лёгкий, быстрый
- Хорошая цена при отличном качестве
- Влаго-, пылезащитное и ударопрочное исполнение
- Двойная печь для термоусадки КДЗС
- Автоматическая калибровка дуги
Компактный, лёгкий и быстрый
Один из лучших существующих в мире аппаратов со сведением по V-образной
канавке.
- Размеры: 140(Ш)х179(Г)х87(В) мм
- Вес: 1,2 кг (включая батареи)
- Время сварки: 7 с
- Время термоусадки: 20 с
Двойная термоусадочная печь
Включён специальный зажим для совместимости с SOC коннекторами. Увеличивает
производительность на 30%.
Пыле-, влаго и противоударное исполнение
Высокое качество сварки в сложных условиях работы.
Splice-On-Connectors:
- SC коннектор
- FC коннектор
- LC коннектор
- ST коннектор
Коннекторы SWFT можно применять и в сварочных аппаратах других фирм.
Применение: для оконцевания оптического
волокна. Технологии SOC позволяет защитить место сварки без применения
дополнительных устройств, т.к. место сварки находится внутри коннектора.
|
Технические характеристики |
|
Параметр |
Описание |
|
Выравнивание волокон |
По V-образной канавке (по оболочке) |
|
Диаметр волокна |
125 мкм |
|
Диаметр оболочки волокна |
250 – 900 мкм |
|
Средние потери |
0,03дБ (SM), 0,02дБ (MM), 0,06дБ (NZDSF, DS) |
|
Возвратные потери |
Не менее 60 дБ |
|
Применяемый кабель |
0,25 мм, 0,9мм, 2 мм, 3 мм, внутренний |
|
Время сварки |
7 с |
|
Размер КДЗС |
60 мм/40 мм |
|
Время термоусадки КДЗС |
20 с (0,9 мм), 70 с (3 мм) |
|
Сохранение результатов сварки |
2000 последних результатов |
|
Условия эксплуатации |
от -10 С до +50 С, влажность до 95% без конденсата, 0 - 5000 над
уровнем моря, ветер менее 15 м/с |
|
Условия хранения |
от -40 С до +50 С, влажность до 95% |
|
Размеры и вес |
ШхГхВ, 140х179х87 мм, 1,2 кг, включая батареи |
|
Электропитание |
DC 14,8 В от батареи (7700 мАч), 100 – 240 В AC зарядное устройство |
|
Дополнительное электропитание |
DC 12 В от автомобильного “прикуривателя” (опционально) |
|
Количество циклов сварки |
Литий-полимерная батарея - 140 полных циклов |
|
Ресурс электродов |
более 2000 циклов без замены |
|
Тест на прочность |
2 Н |
|
Видеосистема |
две CMOS-камеры |
|
Увеличение изображения |
300Х, 170Х |
|
Стандартная комплектация |
|
Описание |
Модель |
Кол-во |
|
Сварочный аппарат |
F3 |
1 шт. |
|
Блок питания |
F1-1 |
1 шт. |
|
Зарядное устройство |
F1-2 |
1 шт. |
|
Аккумуляторная батарея |
F1-B |
2 шт. |
|
Электроды |
EI-19 |
1 пара |
|
Зажим для волокна |
HF-x |
1 пара |
|
Чемодан для переноски |
Soft case |
1 шт. |
|
Лоток для охлаждения |
CT |
1 шт. |
|
Инструкция по применению |
|
1 шт. |
|
Дополнительное оборудование |
|
Описание
|
Модель |
|
Аккумуляторная батарея |
F1-B |
|
Нагрудный столик |
WK |
|
Скалыватель |
CI-01, 02, 03A, 03B |
|
Электроды |
EI-19 |
|
DC адаптер |
ISFB-02 |
|
Зажимы для волокна |
HF-250, 900, 2.5, IN SC, FC, LC, ST
|
|
