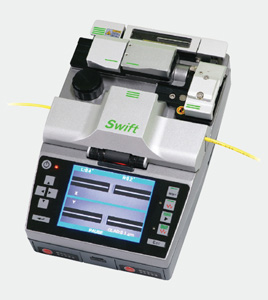

Сварочный аппарат Swift-F1
Аппарат для сварки
оптических волокон Ilsintech Swift-F1 —
идеальное решение для монтажа пассивных оптических сетей (PON). Аппарат
позволяет приваривать оптические коннекторы напрямую к волоконно-оптическому
кабелю, что значительно упрощает и ускоряет разводку волокна до абонента.
Сварочный аппарат для оптоволокна Ilsintech Swift-F1 представляет
собой легкое и компактное устройство, совмещающее в себе сварочный аппарат,
прецизионный скалыватель, термостриппер, печку для термоусадки и систему очистки
волокна.
Swift-F1 отличается от других сварочных
аппаратов тем, что помимо обычной сварки/термоусадки, он позволяет за 1 минуту
оконечить волокно адаптером с прямой или угловой полировкой. При этом процедура
не требует высокой квалификации персонала, и может быть выполнена любым
монтажником. Быстрая и качественная установка коннекторов очень важна при
построении и запуске в эксплуатацию волоконно-оптических сетей FTTH.
Ilsintech Swift-F1 позволяет в
течении нескольких минут изготовить оптический шнур любой длины и с любыми
коннекторами.
Технические характеристики (сварочный аппарат Swift-F1):
|
Параметр |
Описание |
|
Параметры волокна |
Диаметр волокна 125 мкм, диаметр покрытия 250 мкм - 900 мкм |
|
Длина зачистки волокна |
26 – 40 мм |
|
Средние потери на сварке |
SM: 0,03 дБ, MM: 0,02 дБ, DS: 0,06 дБ, NZDS: 0,06 дБ |
|
Метод выравнивания волокон |
Выравнивание по оболочке фиксированной V-образной канавкой |
|
Время сварки и термоусадки КДЗС (типовое) |
7 с при сварке волокна
20 с термоусадка КДЗС (волокно в буфере 0,9
мм)
70 с (внутриобъектовый кабель 3 мм) |
|
Параметры КДЗС |
30 мм (для волокна в буфере 0,9), 40 мм (внутриобъектовый кабель 2
мм, 3 мм) |
|
Сохранение результатов |
Последние 2000 результатов |
|
Условия эксплуатации |
от -10 до +50°C, при отн. влажности до 95% |
|
Условия хранения |
от -40 до +80°С, при отн. влажности до 95% |
|
Габариты |
135(Ш) х 200(Г) х 82(В) мм (включая монитор) |
|
Вес (с батареей) |
1,5 кг |
|
Внешний интерфейс |
USB, RCA, внешнее питание |
|
Электропитание |
от литиево-полимерной аккумуляторной батареи и от сетевого блока
питания ~100-240В |
|
Дополнительное электропитание |
1400 мА/ч х 2 |
|
Количество циклов сварка/термоусадка от батареи |
120 циклов (0,9 мм волокно) |
|
Растягивающее усилие теста на механическую прочность сварки |
1,96 Н |
Устройство автоматической зачистки волокна (термостриппер):
|
Параметр |
Описание |
|
Параметры волокна
|
Диаметр волокна 125 мкм, диаметр покрытия 250 мкм, 900 мкм |
|
Длина зачистки волокна |
Не более 28,0 мм |
|
Время нагрева |
1 – 15 с |
|
Диапазон температуры нагрева |
60 – 150°C |
|
Растягивающее усилие после зачистки |
4 кгс |
Скалыватель для Swift-F1:
|
Параметр |
Описание |
|
Параметры волокна |
Диаметр волокна 125 мкм, диаметр покрытия 250 — 900 мкм |
|
Длина скола |
7,5 мм |
|
Ресурс ножа скалывателя |
48 000 |
Печь для термоусаживания КДЗС:
|
Параметр |
Описание |
|
Допустимый диаметр кабеля |
Для волокна: 250 мкм и 900 мкм, для внутриобъектового кабеля: 2 мм –
3 мм |
|
Длина КДЗС |
32 мм (стандартная) |
|
Время термоусадки |
20 – 35 с |
|
Диапазон температуры нагрева |
130 - 200°C |
Комплект поставки:
|
Описание |
Модель |
Количество |
|
Сварочный аппарат Swift-F1 |
F1 |
1 шт. |
|
Сетевой адаптер питания |
F1-1 |
1 шт. |
|
Зарядное устройство |
F1-2 |
1 шт. |
|
Аккумуляторная батарея |
F1-B |
1 комплект |
|
Зажим для волокна |
HI-2.5 |
1 комплект |
|
Запасные электроды |
EI-19 |
1 пара |
|
Лоток для охлаждения КДЗС |
CT |
1 шт. |
|
Чемодан для переноски |
Жесткий, мягкий |
На выбор |
|
Руководство по эксплуатации Swift F1 |
CD |
1 шт. |
Дополнительная комплектация для Swift-F1:
|
Описание |
Модель |
|
Рабочий столик |
WK |
|
Зажим для волокна |
HF-250, HF-900, HF-2.5, HF-IN HF-SC, HF-FC, HF-LC, HF-RT |
|
Запасные электроды |
EI-19 |
|
Нож скалывателя |
BI-05 |
|
Сетевой адаптер питания |
F1-DA |
|
Аккумуляторная батарея |
F1-B |
|
Сменный блок зажима для печки КДЗС, по выбору: |
|
|
КДЗС |
S09-C |
Разъем 0,9 мм, 2 мм х 28 мм |
|
S09 |
Кабель 0,9 мм, 2 мм х 40 мм |
|
S30-C |
Разъем 3 мм, 4 мм х 32 мм |
|
S30 |
Разъем 3 мм, 4 мм х 40 мм |
Комплект поставки сварочного аппарата Ilsintech Swift F1
- Сварочный аппарат SWIFT F1 в комплекте со скалывателем, термостриппером,
печкой для термоусадки и дозатором спирта
- Сетевой AC адаптер F1-1
- Зарядное устройство F1-2
- Аккумуляторная батарея F-1B, 2 шт.
- Держатель волокна, 1 пара
- Электроды EI-19
- Чемодан для переноски
- Руководство по эксплуатации
|
