Аппаратура волоконно-оптической системы передачи со спектральным уплотнением
ИРТЫШ

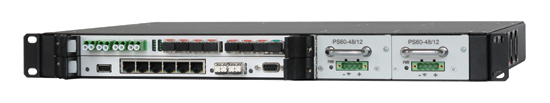

Аппаратура «ИРТЫШ»
предназначена для повышения пропускной способности ВОЛС с использованием
технологии грубого спектрального уплотнения (CWDM)
Функции преобразования сигнала
Аппаратура выполняет функцию регенерации амплитуды, формы и фазы оптического
сигнала (3R-регенерация), как на входе, так и на выходе клиента. Длина волны
CWDM сигнала соответствует ITU-Т сетке частот, рекомендации МСЭ-Т G.694.1. Для
формирования сигнала используются DFB-лазеры. Длина волны линейного интерфейса -
1470-1610 нм Скорость передачи данных 155Мб/с - 2,488 Гбит/с Дальность передачи:
до 150 км.
Оптическая связь
Настройка скорости клиента: выбор STM-1, STM-4, GE, STM-16. Возможность
передачи от 1 до 8 каналов. Выбор канала: выбор из доступного диапазона
скоростей и дальности передачи при заказе системы.
Вентиляция аппаратуры
Вентиляторы расположены на левой (5 шт.) и правой (5 шт.) стороне передней
панели «ИРТЫШ», служат для охлаждения оборудования, отвечают за стабильную
работу системы в случае перегрева.
Соединения
Аппаратура имеет:
- 8 разъемов для установки модулей SFP (LC/APC)
- 2 разъема для установки сменных клиентский GE SFP модулей
- 2 duplex-розетки под линейные интерфейсы LC/UPC группового сигнала
- 1 RS-232 и 6 RJ-45 интерфейсы управления
- 1 USB-порт для подключения совместимых устройств
Размещение
Установка в приборную 19” (482.6 мм) стойку. Высота прибора – 1U (44 мм)
Аппаратура имеет Сертификат соответствия по системе
«СВЯЗЬ»: № ОС-1-СП-0838.
Технические характеристики
| № |
Характеристика |
Величина |
|
1 |
Поддерживаемые цифровые форматы |
STM-1/OC-3 (155 Мбит/с) STM-4/JC-12 (622 Мбит/с) Gigabit Ethernet
(1,25 Гбит/с) STM-16/ОС-48 (2,488 Гбит/с) |
|
2 |
Входная оптическая мощность канала (от клиента) |
От -21 дБм до -3 дБм |
|
3 |
Выходная оптическая мощность канала (на выходе в линию) |
От -12 дБм до -2 дБм, настраиваемая |
|
4 |
Потребляемая мощность |
60 Вт |
|
5 |
Допустимый диапазон температуры окружающего воздуха при работе |
от 0 оС до 50 оС |
|
6 |
Интервал между каналами (CWDM) |
Диапазон длин волн |
нм |
1470 |
1610 |
|
Шаг |
нм |
20 |
|
7 |
Передатчик |
Диапазон значений оптической мощности на выходе
(интерфейс оптической линии) |
дБм |
-3 |
6 |
|
дБ |
9 |
|
8 |
Приемник |
Диапазон значений оптической мощности на входе
(клиентский интерфейс) |
дБм |
-3 |
6 |
Варианты исполнения
| ИРТЫШ |
- 1471 |
- X |
- XX(X) |
|
|
Длина волны первого канала
------------------------ (канальная сетка CWDM) |
1: 1 исполнение : 8 клиентских входов - 1 линейный выход агрегатного
потока (CWDM); 2: 2 исполнение: 8 клиентских входов - 2 линейных выхода
агрегатного потока (CWDM); 3: 3 исполнение: 4 клиентских
входа - 1 линейный выход агрегатного потока (CWDM) -------------------------------------------------- (опционально)
|
40: диапазон до 40 км 80: диапазон до 80 км 150: диапазон до 150 км ------------------------------- (опционально)
|
| *Мощность и чувствительность
клиентских и CWDM каналов могут зависеть от типа установленных SFP
модулей. При расчете бюджета линии нужно учитывать потери в CWDM
мультиплексорах. |
|
