Распределенный акустический сенсор ДУНАЙ
- Возможность интеграции с другими охранными системами.
- Невосприимчивость к электромагнитным воздействиям и помехам.
- Чувствительный элемент - стандартное оптическое волокно G.652.
- Стабильная работа системы независимо от погодных условий: туман, дождь, снег, ветер и т.д.
Распределенный акустический сенсор (Distributed Acoustic Sensing, DAS) позволяет обнаруживать вибрацию грунта (акустические колебания) на расстоянии до нескольких десятков километров вдоль оптического кабеля. В качестве чувствительного элемента используется стандартное телекоммуникационное одномодовое волокно (G.652). К волокну подключают программно-аппаратный комплекс (ПАК), который осуществляет непрерывный мониторинг виброакустических событий вдоль оптоволоконного кабеля.
В основе работы системы лежит принцип когерентной рефлектометрии. В волокно периодически вводятся оптические импульсы, часть света рассеивается на неоднородностях волокна и распространяется в обратном направлении. При микродеформациях волокна, вызванных виброакустическими воздействиями, параметры рассеяного (отраженного) сигнала изменяются. Анализируя изменения в интерференционной картине сигнала обратного рассеяния, можно определить место и характер воздействия на волокно.

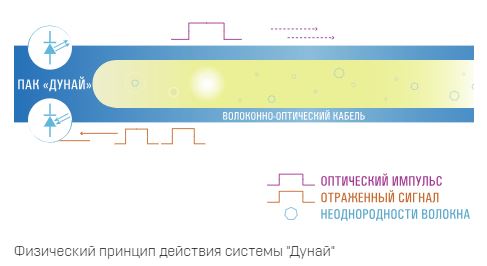

Физический принцип действия системы "Дунай"
«Дунай» позволяет с точностью до 10 метров фиксировать одновременно множество событий на всем протяжении рубежа: приближение к охраняемой зоне, движение вдоль рубежа или пересечение границы контролируемого участка. При организации нескольких параллельных рубежей точность детектирования системы многократно повышается. При приближении человека, автомобиля или при проведении работ вблизи рубежа, на компьютер оператора ПАК «Дунай» в режиме реального времени поступает информация о местоположении события. Система позволяет обнаружить любые виды деятельности, вызывающие колебания воды или почвы. При инсталляции системы у заказчика специалисты «Т8 Сенсор» проводят индивидуальную настройку системы с учетом особенностей каждого объекта.
Одно из основных применений ПАК «Дунай» - организация систем раннего обнаружения для объектов критической инфраструктуры. Поскольку акустический сенсор позволяет зарегистрировать сигналы от источников, расположенных в десятках и даже сотнях метров от кабеля, оператор системы получает сигналы тревоги до того, как нарушитель пересечет рубеж охраны.

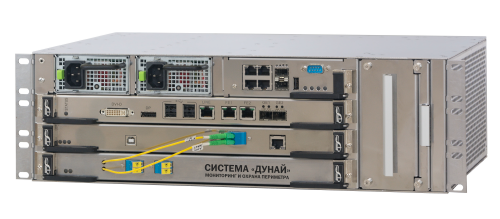

ПАК «Дунай» выполнен в форм-факторе 3U и может быть размещен в телекоммуникационной стойке. В три слота блока устанавливаются: приемо-передающий модуль (когерентный рефлектометр), усилительный модуль и промышленный компьютер для обработки и передачи данных на сервер. ПАК «Дунай» может работать как самостоятельно, так и в составе комплексной системы безопасности (предоставляется API, выход через стандарт Ethernet).
Система "ДУНАЙ" Форм-фактор: 3U
1 слот - Встраиваемый сервер
2 слот - Приемо-передающий модуль
3 слот - Усилительный модуль
ОБЛАСТИ ПРИМЕНЕНИЯ
ПЕРИМЕТРАЛЬНАЯ ОХРАНА
ТРУБОПРОВОДЫ
ТРАНСПОРТНАЯ ИНФРАСТРУКТУРА
СПЕЦИФИКАЦИИ
Параметры передатчика
Тип оптического волокна
G. 652
Длина волокна (чувствительного элемента)
50 км или 75 км с ROPA*
Точность определения
До 10 м
Оптические параметры
-
Длины волны
1550 нм
Частота сканирования
500 Гц
Динамический диапазон
30 дБ
Тип коннектора
LC / APC
Встроенный ПК
-
Процессор
Intel Core i5 или i7 *
Память / жесткий диск
4 или 8 Гб / 2 Тб *
Протоколы
TCP / IP, UDP
Интерфейс
Ethernet, USB 2.0, DVI-D
Исполнение
-
Питание
220 В, 50 Гц
Энергопотребление
300 Вт
Размеры
482 x 415 x 140 мм (3U, 19")
Вес
12 кг
|
