Наименование:
DG

Тип:
Мембранный разделитель сред

ТУ:


Краткое тех. описание:
Разделители сред DG предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.

Цена DG:
Уточняйте по телефону или через обратную связь.

Мембранный разделитель сред, DG



Краткие технические данные:
Материал корпуса разделителя: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Диапазон измерения давления:  S11:  -1…0 & 0…4 бар;
                                                              S12:   6…70 бар;
                                                              S13:  100…400 бар;
                                                              S14:  250…600 бар.
Температура измеряемой среды:  зависит от типа заполняемой жидкости.
Резьба присоединения к процессу:  G 1/2 (нар), М20х1,5 (нар), G1/4 (нар),М12х1,5 (нар), G3/8(нар).
Резьба присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну),  М12х1,5 (вну), G3/8(вну).

Общие сведения:

Разделители сред  DG предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.

Области применения:

- Очистные сооружения
- Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая промышленость
- Пищевая промышленость
- Машиностроение

Отличительные особенности:

- Низкая стоимость
- Маленькие габаритные размеры
- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Рекомендован для высоких давлений

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DG.
- Модификация разделителя:  S11:  -1…0 & 0…4 бар;
                                                          S12:   6…70 бар;
                                                          S13:  100…400 бар;
                                                          S14:  250…600 бар.
- Резьба присоединения прибора:  стандарт - G1/4 (вну); G 1/2 (вну),
                                                                           -заказ-  М20х1,5 (вну), М12х1,5 (вну), G3/8(вну).
- Материал корпуса разделителя:  стандарт – CL - нержавеющая сталь 316 SS
                                                                        заказ - CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
- Резьба присоединения к процессу:  стандарт- G1/4 (нар), G 1/2 (нар),
                                                                - заказ - М20х1,5 (нар), М12х1,5 (нар), G3/8(нар).


Габаритные и присоединительные размеры:

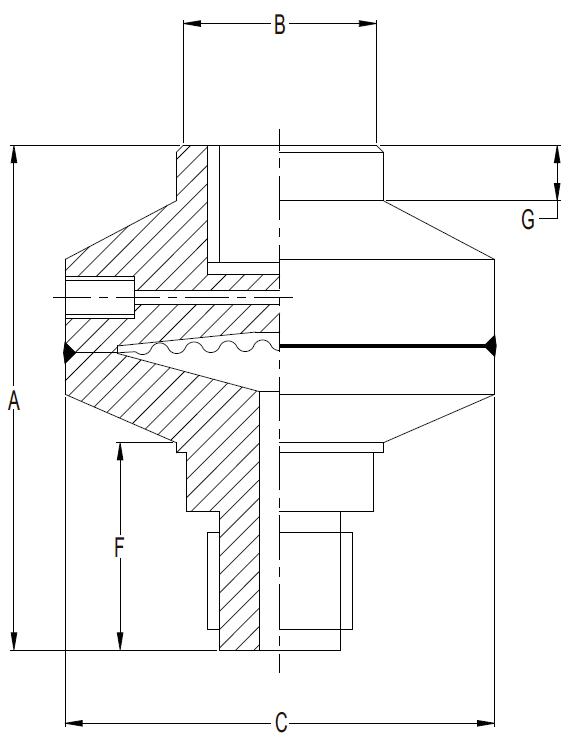

S11, S12



Модификация

A

B

C

F

G

Вес,гр

   S11

73

30

62

30

8

700

   S12

68.5

30

53

35

8

600

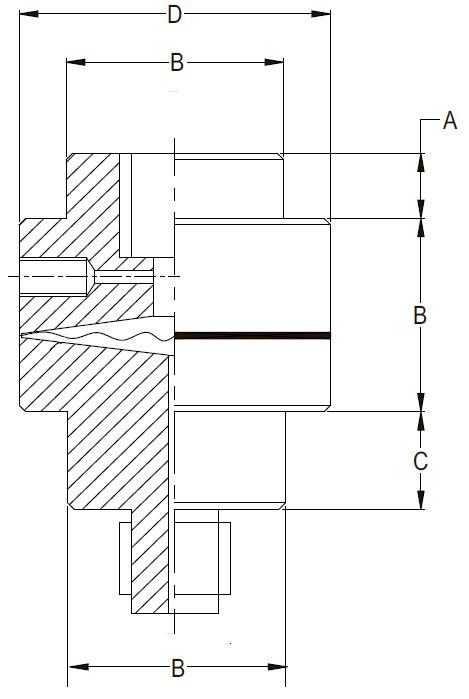

S13,S14



Модификация

A

B

C

D

Вес,гр

   S13

10

22

15

46.5

400

   S14

10

30

10

34

350

Пример оформления заказа на примере стандартной модели:
DG-S12-G1/2(вну)-CL-UJ-G1/2(нар)
