DJ Мембранный разделитель сред / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DJ

Тип:
Мембранный разделитель сред

ТУ:


Краткое тех. описание:
Разделители сред DJ предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред или несущих взвешенные твердые частицы сред.

Цена DJ:
Уточняйте по телефону или через обратную связь.

Мембранный разделитель сред, DJ

Краткие технические данные:
Материал фланца: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Уплотнение:  витон.
Диапазон измерения давления:  -1…0 & 0…250 бар.
Присоединения к процессу:  фланцевое DN 25, 40, 50, 80, 100, 125 по DIN/BS/ANSI/JIS.
Присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:
Разделители сред  DJ предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред.

Области применения:
- Химическая промышленность.
- Нефтяная промышленость
- Газовая промышленость

Отличительные особенности:
- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Возможно изготовление всех стандартных размеров и номинальных диаметров
- Большой выбор материалов фланца и мембраны

Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя:  DJ.
- Наличие капилляра из нерж. стали:  с капилляром – WI,
                                                        без капилляра – Cl.
- Длина капиллярной линии:  0.5(1…15) метров.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                   заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                                        (давление от 21 бар); UR – титан; UQ – тантал.
- Материал фланца:  стандарт – TM – нержавеющая сталь 316 SS;
                                                         заказ – TK - нержавеющая сталь 304 SS;  TL - нержавеющая сталь
                                                         316L SS;  UH – титан; TX – монель; TT - хастеллой “С”;  UD – тантал;
                                                          TN – углеродистая сталь.
- Дополнительное уплотнение внутренней полости разделителя:  заказ  - VZ – покрытие мембраны фторопластом для температуры измеряемой среды 315? С.
- Присоединения к процессу:  DIN (2501, 2527, 2633, 2635, 2642);
                                            JIS – B 2210;
                                            BS-10;
                                            ANSI B 16.5;
                                            GB/T 9123.1-2000;
- Номинальный диаметр присоединения к процессу: DN 25, 40, 50, 80, 100, 125.
- Номинальное давление (PN): 10/16; 10/40; 25/40; 63 63/100; 100; 160; 250 бар.

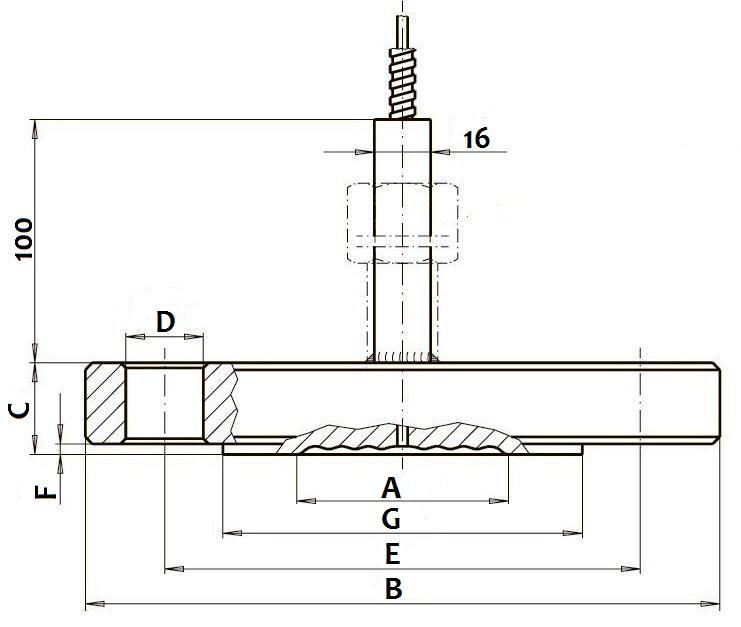

Габаритные и присоединительные размеры:



DN

(мм)
PN(бар) Размеры в мм Вес в гр
A B C D E F G N
25  10/40
63/100
32
25
115
140
18
24
14
18
85
100
2
2
68
68
4
4
1500
2500
40    10/40
63/100
160
250
45
45
45
45
150
170
170
185
18
26
28
34
18
22
22
26
110
125
125
135
2
2
2
2
88
88
88
88
4
4
4
4
2100
4000
4300
6300
50     10/40
63
100
160
250
59
59
59
59
59
165
180
195
195
200
20
26
28
30
38
18
22
26
26
26
125
135
145
145
150
2
2
2
2
2
102
102
102
102
102
4
4
4
4
8
3300
5100
6500
7000
9300
80      10/16
25/40
63
100
160
250
89
89
89
89
89
89
200
200
215
230
230
255
20
24
28
32
36
46
18
18
22
26
26
30
160
160
170
180
180
200
2
2
2
2
2
2
138
138
138
138
138
138
8
8
8
8
8
8
4900
5800
7900
10400
11700
18400
100      10/16
25/40
63
100
160
250
89
89
89
89
89
89
220
235
250
265
265
300
20
24
30
36
40
54
18
22
26
30
30
33
180
190
200
210
210
235
2
2
2
2
2
2
158
162
162
162
162
162
8
8
8
8
8
8
5900
8100
11500
15500
17300
29900
125 10/16
25/40
63
100
160
250
124
124
124
124
124
124
250
270
295
315
315
340
22
26
34
40
44
60
18
26
30
33
33
33
210
220
240
250
250
275
2
2
2
2
2
2
188
188
188
188
188
188
8
8
8
8
8
12
8400
11600
14700
24400
26900
42700

N – количество отверстий   Пример оформления заказа (стандартная модель):

DJ – WI – 3 mtr – G 1/2(нар) – UJ – TM – DIN 2501, form D – DN80 – PN 10/16</
