Преобразователь давления измерительный БД-1

Датчик (преобразователь) давления БД мод. 1

Краткие технические данные:

Тип давления:  избыточное, разрежение.
Диапазоны измерения:  0…25 (40…6000) mbar, x 0.1 КПа; 0…1 (1,6…60) bar, x0,1 МПа.
Основная погрешность:  0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент:  кремниевый.
Температура измеряемой среды: -40…100 C.
Применение:  общепромышленное.
Измеряемые среды: газы, сжатый воздух, неагрессивные жидкости нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.
Общие сведения:
Датчик давления БД мод.1 предназначен для измерения низкого давления от 25 мбар, так же для измерения низкого давления разрежения -60…0 мбар (пример).  Измеряемая среда для данных датчиков: газы, сжатый воздух, неагрессивные жидкости.  БД мод.1 преобразует измерение давления  в выходной сигнал. Чувствительным элементом является кремниевый чувствительный элемент, размещенный на керамической подложке.  Датчик БД мод.1 имеет лучшие метрологические характеристики в своем классе.
Возможна индивидуальная настройка диапазона под заказ. Пример: -10…15 мбар; 0… 30 мбар и др.
Области применения:
-    Коммунальное и газовое хозяйство.
-    Теплоэнергетика, ТЭЦ, теплопункты, теплосчетчики.
-    Кондиционирование, биомедицинское оборудование.
-    электроприводы с частотными преобразователя, гидропрессы и многое другое.

Технические параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения:  мбар; х 0,1 KПа – стандарт. Другие единицы измерения заказ.

Единицы измерения:  бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

- Тип давления:  избыточное, разрежение.

- Максимальная перегрузка:  0…25 (60…400) мбар, x 0.1 КПа – макс. давление 1 бар.
                                            0…1(1,6…60) бар, x 0.1 МПа – макс. давление 150 % от измеряемого диапазона.

- Выходной сигнал:         2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.

-    Основная погрешность (нелинейность, гистерезис, вопроизводимость):  0.5% или 0,25%.

-    Напряжение: 10…30 V.

-    Сопротивление нагрузки:  токовый выход:  2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;

                                                                   3-х проводное : R max = 500Ом;

                                                                 вольтовый выход: R min = 10 кОм.

-    Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ±  0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ±  0.05 % диапазона измерения/кОм.
-     Долговременная стабильность: ? ±  0.2 % диапазона измерения/год.
-    Время отклика: ? 5 мс.
-    Допускаемая приведенная погрешность по температуре: ±  0.75 % диапазона измерения  – для диапазона измерения больше 400 мбар;  ±  1.0 %  диапазона измерения для диапазона измерения от 100 до 400 мбар;  ±  1.5 %  для диапазона измерения меньше 100 мбар.
-    Диапазон температурной компенсации:  0 … 60 C.
-    Сопротивление изоляции:  >100 Мом
-    Защита от короткого замыкания: постоянно.
-    Обрыв соединения: датчик не повреждается, но прекращает работать.
-    Перегрузка по напряжению: -120…150 В постоянного напряжения (1с при 25 С).
-    Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
-    Температура измеряемой среды:  -40 … 90 C.
-    Температура окружающей среды:  -40…65 C.
-    Температура хранения: -40…100 C.
-    Виброустойчивость: 10 g.
-    Ударопрочность: 100 g  11 мс.
-    Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем);  штепсельный разъем 7 pins AVIATION PLUG; проводное соединение.
-    Исполнение: IP 65; IP 67.
-    Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-    Материал штуцера: нержавеющая сталь.
-    Материал корпуса: нержавеющая сталь.
-    Материал уплотенения: витон.
-    Материал мембраны: нержавеющая сталь.
-    Потребление тока:  при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-    Вес: 140 гр.
-    Установочное положение: любое.
-    Срок службы: > 100x10 в 6 степени циклов нагружения.
-    Средний срок службы: 12 лет.

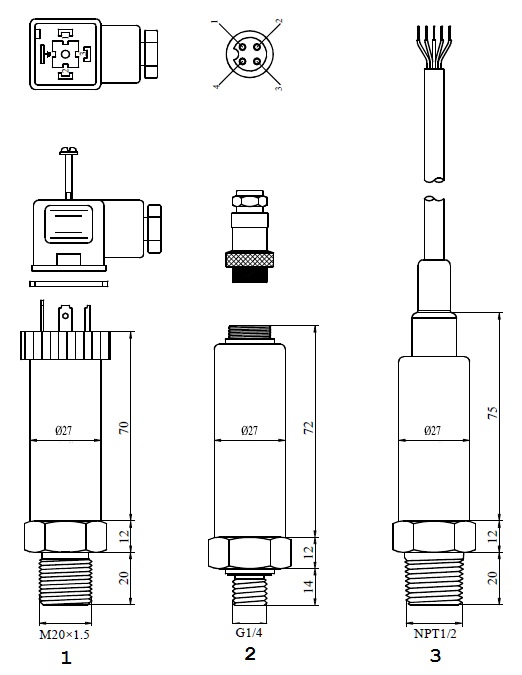

Габаритные и присоединительные размеры:

Рис.2.

Стандартная длина кабеля для 2 и 3 присоединения 2 метра.

Электрическая схема подключения:

- Двух проводная схема присоединения.	-Трех проводная схема присоединения.
1 контакт -  “Питание (+)”	1 контакт -  “Питание (+)”
2 контакт -  “ выходной сигнал”	2 контакт -  “Питание ( -) и выходной сигнал”
	3 контакт -  “Выходной сигнал (+)”

Пример оформления заказа:
- Тип прибора, марка:  БД мод. 1
- Измеряемое давление:  избыточное – И.
- Диапазон измерения:  0…25; 0…40; 0…60; 0…100; 0…160; 0…250; 0…400; 0…600; -25…0; -40…0;            -60…0; -100…0; -160…0; -250…0; -400…0; -600…0; -10…15; -15…25; -20…40; -40…60; -60…100; -100…150; -150…250; -200…400 мбар (х0,1 КПа).  Возможны другие диапазоны.
-1…0; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60 бар (х0,1 МПа).
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC.  Возможны другие выходные сигналы.
- Электрическое присоединение: Hirschman (DIN разъем) – стандарт, в коде заказа не указываем;  7 pins AVIATION PLUG – AP;  проводное соединение – ПС.

- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.
Примеры:
-    БД 1, И, (0...6 КПа),0.5,  4...20 мА, М20х1,5
-    БД 1, И, (0…25 мбар),0.5,  0…10 VDC, G1/4
-    БД 1, И, (0...10 КПа), 0.5, 0...20 mA, М20х1,5
-    БД 1, И, (0…250 мбар), 0.5, 0.5…4.5 VDC, G1/4, ПС
-    БД 1, И, (-60…0 мбар), 0,5, 4…20 mA, G1/2
