Преобразователь давления измерительный БД-ФМ с фронтальной разделительной мембраной

Датчик (преобразователь) давления БД мод. ФМ

Краткие технические данные:

Тип давления:  избыточное, разрежение, абсолютное.
Диапазоны измерения:  -1…0; -1…1 (1.6…25); 0…0,6 (1,0…600) бар, x0.1 МПа.
Основная погрешность:  0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения:  G 1/2 (нар);  G3/4 (нар);  G1 (нар).
Чувствительный элемент:  кремниевый тензорезистивный.
Температура измеряемой среды: -40…150 C.
Применение:  общепромышленное.
Измеряемые среды:  воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Настройка диапазона программным способом.
- Длительный срок службы.

Общие сведения:

Датчики давления БД мод. ФМ разработаны специально для общепромышленного применения. Небольшие габариты, прочная конструкция делают датчик давления идеальным решением  в машиностроении, управлении технологическими процессами, лабораторных измерениях, в системах контроля качества и тестирования материалов.  Части датчика давления, которые имеют контакт с измеряемой средой,  изготовлены полностью из нержавеющей стали.  Датчик давления БД мод. ФМ всегда изготавливается с разделительной мембраной, которая позволяет использовать для измерения вязких и загрязненных сред, а так же в пищевом производстве.
Возможна индивидуальная настройка диапазона под заказ. Пример: -1…10 Бар; -1… 400 Бар и др.

Области применения:

-    Машиностроение
-    Гидравлика и пневматика
-    Общепромышленное применение
-    Пищевая промышленность

Технические параметры:

- Стандартные диапазоны измерения давления:
Единицы измерения:  бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

- Максимальная перегрузка:  0…0.6 (1) бар = 3 бар; 0…1.6 (2.5) = 6 бар; 0…4(6) = 20 бар; 0…10 (16,25) бар = 60 бар; 0…40 бар = 100 бар; 0…60 бар = 120 бар;  0…100 бар= 250 бар; 0…160 бар = 500 бар; 0…250 бар = 500 бар; 0 … 400 = 600 бар; 0 … 600 бар = 800 бар.
- Тип давления:  избыточное, разрежение.
- Выходной сигнал:  2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
-    Основная погрешность (нелинейность, гистерезис, вопроизводимость):  0.5% или 0,25%.
-    Напряжение: 10…30 V.
-    Сопротивление нагрузки:  токовый выход:  2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
                                                                                         3-х проводное : R max = 500 Ом;
                                                         вольтовый выход: R max = 10 кОм.
-    Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ±  0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ±  0.05 % диапазона измерения/кОм.
-     Долговременная стабильность: ? ±  0.1% диапазона измерения/год.
-    Время отклика: ? 5 мс.
-    Допускаемая приведенная погрешность по температуре: ±  0.75 % диапазона измерения;                   ±  0.07 диапазона измерения / 10 К.
-    Диапазон температурной компенсации: -30 … 90 C.
-    Сопротивление изоляции:  >100 Мом
-    Защита от короткого замыкания: постоянно.
-    Обрыв соединения: датчик не повреждается, но прекращает работать.
-    Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
-    Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
-    Температура измеряемой среды:  -40 … 150 C.
-    Температура окружающей среды:  -40…65 C.
-    Температура хранения: -40…100 C.
-    Виброустойчивость: 10 g.
-    Ударопрочность: 100 g  11 мс.
-    Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем);  штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-    Исполнение: IP 65; IP 67.
-    Резьба присоединения:  0 … 0,6(1…350) бар = G1/2  (нар); G 1 (нар); G 3/4 (нар).
-                                                   0 … 400(600) бар = G 1 (нар); G 3/4 (нар).
-    Материал штуцера: нержавеющая сталь.
-    Материал корпуса: нержавеющая сталь.
-    Материал уплотенения: витон.
-    Материал мембраны: нержавеющая сталь.
-    Тип заполняющей жидкости:  не пищевое (силиконовое масло) – стандарт, пищевое – по запросу.
-    Потребление тока:  при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-    Вес: 140 гр.
-    Установочное положение: любое.
-    Срок службы: > 100x106 циклов нагружения.
-    Средний срок службы: 12 лет.

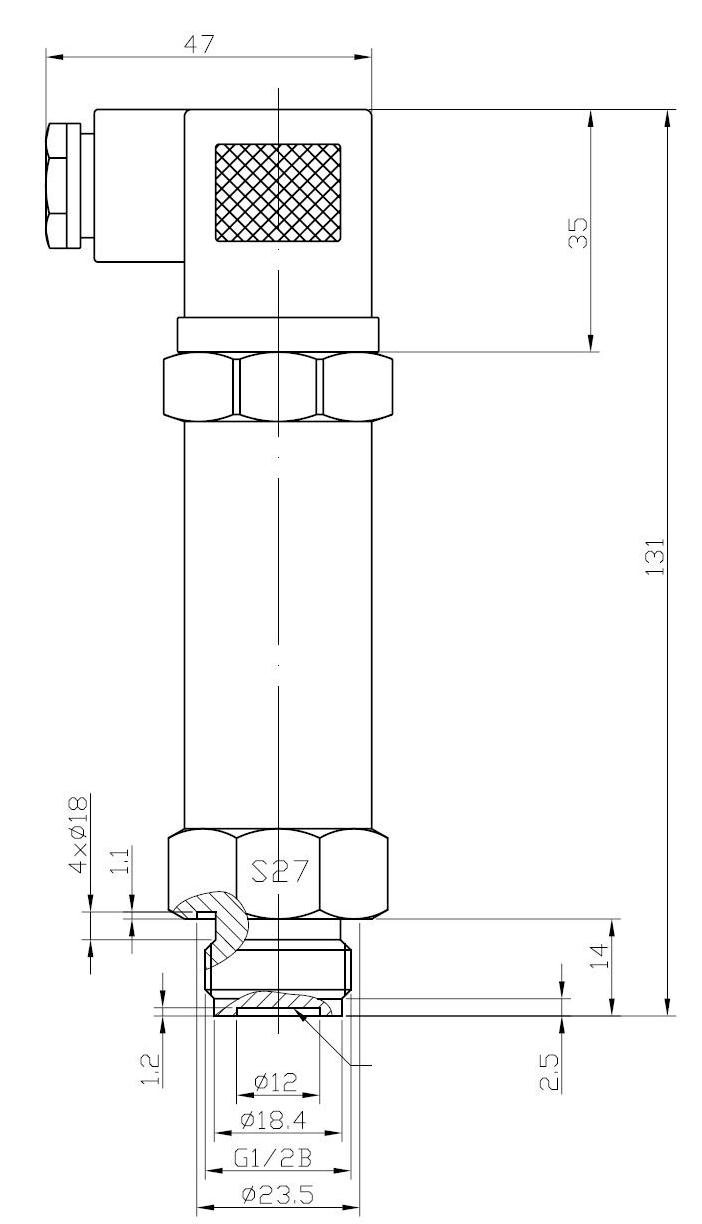

Габаритные и присоединительные размеры:

Стандартное исполнение с резьбой G1/2 (нар). Рис.1

 Рис.1

Электрическая схема подключения:

- Двух проводная схема присоединения.	-Трех проводная схема присоединения.
1 контакт -  “Питание (+)”	1 контакт -  “Питание (+)”
2 контакт -  “ выходной сигнал”	2 контакт -  “Питание ( -) и выходной сигнал”
	3 контакт -  “Выходной сигнал (+)”

 Пример оформления заказа:

- Тип прибора, марка:  БД мод. ФМ
- Измеряемое давление:  избыточное – И.
- Диапазон измерения:  -1…0; -1…1; -1…1.6; -1…2.5; -1…4; -1…6; -1…10; -1…16; -1…25; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC.  Возможны другие выходные сигналы.
- Электрическое присоединение: Hirschman (DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M;  7 pins AVIATION PLUG - AP.

- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.

Примеры:

-    БД ФМ, И, (0...10 бар),0.5,  4...20 мА, G1/2
-    БД ФМ, И, (0…350 бар),0.5,  0…10 VDC, G1
-    БД ФМ, И, (0...600 МПа),0.5,  4...20 мА, G3/4
-    БД ФМ, И, (0...25  бар), 0.5, 0...20 mA, G 1/2
-    БД ФМ, И, (0…0,6 бар), 0.5, 4…20 mA, G1/2
