Предназначение
Устройство предназначено для гидравлической связи разделителя и прибора
измерения давления в том случае, если они монтируются на расстоянии друг от
друга. Вторая важная функция – охлаждение измерительной жидкости на входе в
прибор в случае эксплуатации разделителя на высокотемпературных рабочих
средах.
Конфигурация
Устройство представляет
собой тонкую металлическую трубку, возможно исполнение в металлической
оплетке (защитном кожухе из нерж.стали) со штуцерами на концах
Особенности
Полностью выполнено из нержавеющей стали.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
Параметр
|
Величина
|
|
Рабочие среды
|
Любые
неагрессивные
|
|
Диапазон рабочих
давлений, кГ/см?
|
-1…250
|
|
Диапазон рабочих
температур,°С
|
-50…+300
|
|
Максимальная
длина одной линии? м
|
5
|
?Линия
большей длины может быть образована путём монтажа нескольких отрезков.

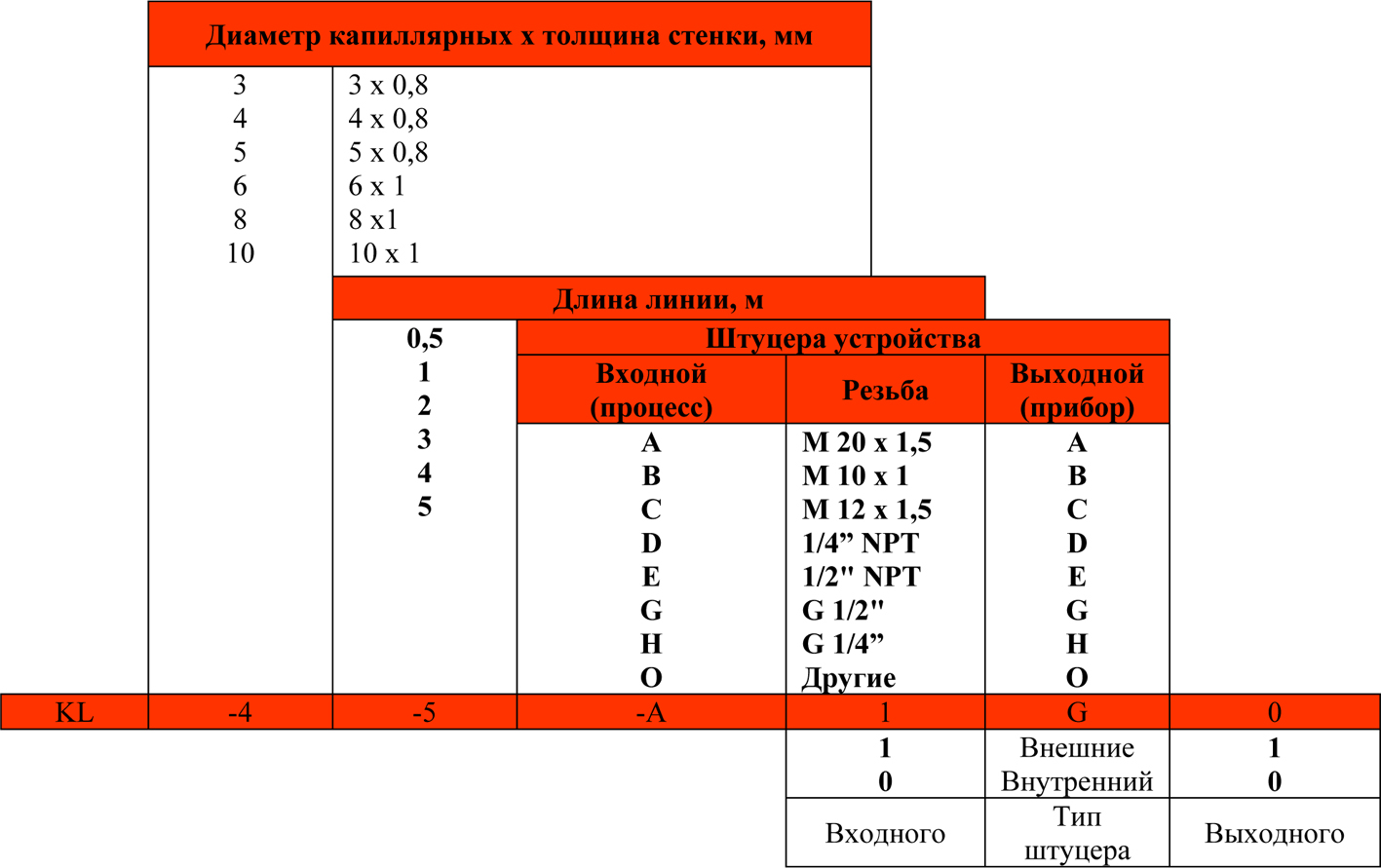

СИСТЕМА
ОБОЗНАЧЕНИЯ ЗАКАЗА
Примеры обозначений: KL-5-5-A,
L-10-2-A1H0
Примечание 1: в
том случае, если входной штуцер (со стороны разделителя сред) внешний, а
выходной штуцер (со стороны прибора) внутренний и они имеют одинаковую
резьбу, допускается ставить в соответствующем обозначении устройства только
одну букву (например, не – D1D0, а только – D).
Примечание2:
в том случае если необходимо исполнение защитного кожуха на капилляр при
заказе –просьба добавлять - ЗК
Типовой лист DS_A_L
Максимальное давление 250 бар
Максимальная температура 300°С
|
Модель |
Диаметр
|
Длина
|
Резьба |
| KL-3-2-A |
3 мм |
2 м |
М20х1,5 |
| KL-3-3-A |
3 мм |
3 м |
М20х1,5 |
| KL-3-5-A |
3 мм |
5 м |
М20х1,5 |
| KL-4-3-A |
4 мм |
3 м |
М20х1,5 |
| KL-4-5-A |
4 мм |
5 м |
М20х1,5 |
| KL-5-2-A |
5 мм |
2 м |
М20х1,5 |
| KL-5-3-A |
5 мм |
3 м |
М20х1,5 |
| KL-6-5-A |
6 мм |
5 м |
М20х1,5 |
| KL-10-1-A |
10 мм |
1 м |
М20х1,5 |
