Наименование:
Корунд-ДД

Тип:
Датчик перепада давления

ТУ:
–

Краткое тех. описание:
Датчики перепада давления (измерительные преобразователи дифференциального давления) КОРУНД-ДД предназначены для непрерывного преобразования текущего значения измеряемого перепада давлений нейтральных или агрессивных жидких и газообразных сред в унифицированный сигнал постоянного тока.

Цена Корунд-ДД:
Уточняйте по телефону или через обратную связь.

Датчик перепада давления Корунд-ДД

Датчики перепада давления (измерительные преобразователи дифференциального давления) КОРУНД-ДД предназначены для непрерывного преобразования текущего значения измеряемого перепада давлений нейтральных или агрессивных жидких и газообразных сред в унифицированный сигнал постоянного тока.
Датчики дифференциального давления КОРУНД-ДД сертифицированы Госстандартом России и внесены в реестр средств измерения под № 14446-09.

Области применения датчиков перепада давления КОРУНД-ДД:

системы автоматического контроля;
системы регулирования и управления технологическими процессами;
системы учета ресурсов.

Отрасли применения датчиков перепада давления КОРУНД-ДД:

нефтяная промышленность;
газовая промышленность;
химическая промышленность;
жилищно-коммунальное хозяйство;
энергетика и др.

Датчики перепада давления КОРУНД-ДД работают со вторичной аппаратурой, имеющей унифицированный входной токовый сигнал.
Датчики перепада давления КОРУНД-ДД подвергаются длительной тренировке «термоударами», что обеспечивает исключительную стабильность параметров датчиков давления.
Межповерочный интервал датчиков перепада давления Корунд-ДД составляет 2 года.
Схемотехнические решения, заложенные в разработку датчиков дифференциального давления Корунд-ДД, а также использование элементной базы фирмы ANALOG DEVICES INC. обеспечивают высокую надежность датчиков перепада давления КОРУНД-ДД в сложных условиях эксплуатации.
Датчики перепада давления КОРУНД-ДД относятся к ремонтопригодным изделиям. Они не содержат уникальных микросборок и элементов. Ремонт датчиков перепада давления КОРУНД-ДД может быть произведен в условиях цеха КИПиА.

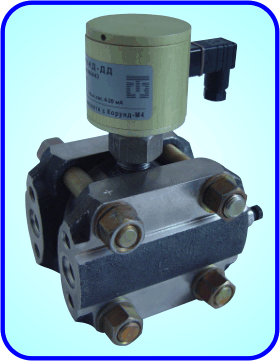

Датчик перепада давления Корунд-ДД. Внешний вид

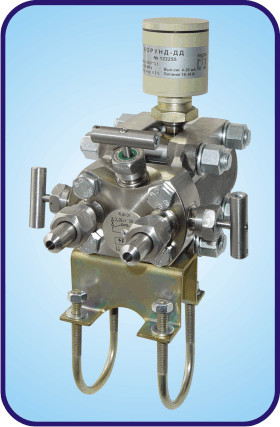

Датчики давления Корунд. Датчик перепада давления Корунд-ДД с клапанным блоком, скобой и кронштейном

Технические характеристики датчиков перепада давления КОРУНД-ДД

Верхний предел измерений:	0,25 кПа...16мПа
Выходной сигнал	0-5 мА; 5-0 мА 0-20 мА; 20-0 мА 4-20 мА; 20-4 мА 0-5 В; 5-0 В 0-10 В; 10-0 В
Основная погрешность, %	±0,25; ±0,5; ±1,0
Температурная погрешность в диапазоне компенсации, %, не более	± 0,75 ± 1,0 ± 1,6
Диапазон допустимых температур измеряемой среды,°С:	-40...+125
Напряжение питания, В	16...36
Сопротивление нагрузки, кОм, не более выходной сигнал 0 - 5 мА выходной сигнал 0-20 или 4-20 мА	1,2 2
Материал: корпуса фланца мембраны	Д16Т 12Х18Н10Т 36 НХТЮ
Электрическое подключение	коннектор
Масса, кг	4,5 (модель 102...106) 7,0 (модель 101)

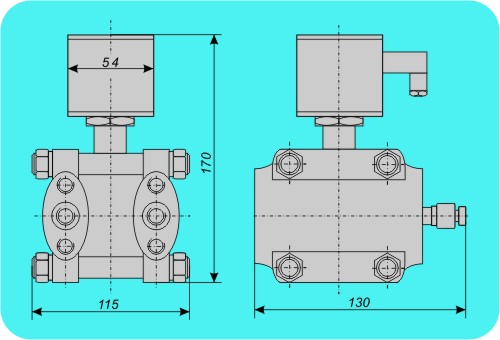

Габаритные и присоединительные размеры датчика перепада давления КОРУНД-ДД
