Пассивный барьер искробезопасности Корунд-М2
|
Пассивные барьеры искрозащиты КОРУНД-М2 предназначены
для работы с датчиками, формирующими как естественный выходной сигнал,
так и унифицированный токовый сигнал (например, 4—20 мА) и другими
техническими средствами промышленной автоматики, не содержащими
собственных источников электропитания (например, электропневматические
преобразователи и позиционеры). Эти же барьеры искрозащиты могут
использоваться для работы в информативных и управляющих каналах
с частотными и импульсными сигналами напряжения любой полярности,
следующих с амплитудой 4; 12; 24В.
ВНИМАНИЕ! Все устройства, подключаемые к барьерам
искробезопасности со стороны взрывоопасной зоны, должны иметь вид
взрывозащиты "искробезопасная электрическая цепь".
|
Пассивный барьер
искрозащиты Корунд-М2
|
Пассивные барьеры искрозащиты КОРУНД-М2 могут использоваться, например,
совместно с датчиками
избыточного давления КОРУНД-ДИ или
с датчиками
перепада давления КОРУНД-ДД

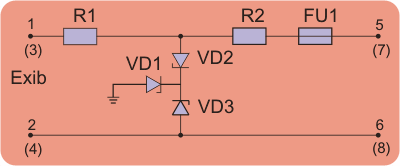

Функциональная схема пассивного барьера искрозащиты КОРУНД-М2
Пассивный барьер искрозащиты КОРУНД-М2 является двухканальным. Каналы
функционально и схемотехнически идентичны. На схеме изображен только первый
канал пассвного барьера искрозащиты Корунд-М2. Нумерация клеммных колодок
второго канала указана в скобках.
Для исключения влияния одного канала энергетического барьера на другой через
общую шину заземления, а также увеличения их помехозащищенности при групповом
монтаже, ограничительные стабилитроны (диоды Зенера) соединены «звездой».
Для увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована.
Верхняя ветвь пассивного барьера искрозащиты КОРУНД-М2 (между клеммами 1-5
для первого канала и клеммами 3-7 для второго канала) имеет ограничительные
резисторы R1 и R2, а также предохранитель FU1. Нижняя ветвь канала (между
клеммами 2-6 первого канала и клеммами 4-8 второго канала) не содержит указанных
ограничительных резисторов и предохранителя. Поэтому КОРУНД-М2 реализует уровень
взрывозащиты «ib». В барьерах искрозащиты КОРУНД-М2 используются
стабилитроны (диоды Зенера) с достаточной по взрывозащите величиной мощности
рассеивания.
Технические характеристики пассивных барьеров искрозащиты КОРУНД-М2
|
Тип барьера
|
пассивный
|
|
Вид взрывозащиты
|
Искробезопасная электрическая цепь
|
|
Маркировка взрывозащиты
|
[Exib]IIC/IIB
|
|
Максимальное выходное напряжение на клеммах искробезопасной
цепи, В, не более
|
12,8
|
|
Максимальный выходной ток короткого замыкания, мА
|
120
|
|
Количество каналов
|
2
|
Сопротивление ветвей каналов, Ом
Первая ветвь
Вторая ветвь
|
170
170
|
|
Вход
|
ЭП, ЭПП, реостаты, потенциометры.
Безопасная зона - от датчиков опорных сигналов
|
|
Выход
|
Входы измерительных устройств
|
|
Климатическое исполнение
|
УХЛ-3 (для температуры
окружающей среды от -30ОС до +70ОС
|
|
Степень защиты корпуса
|
IP30
|
Пассивные барьеры искробезопасности Корунд-М2 выпускаются в двух типах корпусов
- для монтажа на шину заземления (Корунд-М2) и для реечного монтажа на
стандартную DIN-рейку TS35 (Корунд-М2-DIN).
Габаритно-присоединительные размеры
пассивных барьеров искрозащиты
КОРУНД-М2 и КОРУНД-М2-DIN
|
|
|

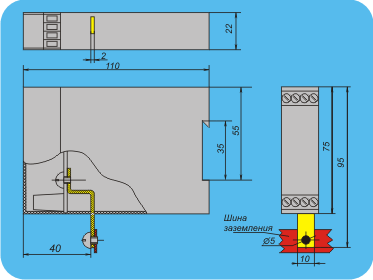

Пассивный барьер искрозащиты
Корунд-М2
(для монтажа на шину заземления)
|
Пассивный барьер искрозащиты
Корунд-М2-DIN
(для монтажа на DIN-рейку)
|
|
