Описание
Технические данные

Наименование:
Корунд-М510

Тип:
Активный барьер искрозащиты

ТУ:
–

Краткое тех. описание:
Активный барьер искрозащиты, предназначен для подключения технических средств промышленной автоматики, не содержащих собственных источников питания (например, электропневматические преобразователи, позиционеры, электроклапаны) с унифицированным входным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи.

Цена Корунд-М510:
Уточняйте по телефону или через обратную связь.

Активный барьер искрозащиты Корунд-М510

Активный барьер искрозащиты, предназначен для подключения технических средств промышленной автоматики, не содержащих собственных источников питания (например, электропневматические преобразователи, позиционеры, электроклапаны) с унифицированным входным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи. Барьер имеет выходную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

Активный энергетический барьер искрозащиты с гальванической развязкой Корунд-М510. Фото

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря преобразованию входного сигнала постоянного тока в частоту следования импульсов и передачи их через оптрон с последующим восстановлением уровня постоянного тока.

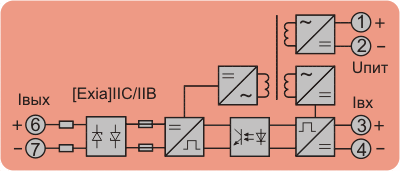

Функциональная схема барьера искрозащиты Корунд М510

Корунд М510 (Активный барьер искрозащиты с гальванической развязкой). Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

параметры искробезопасной электрической цепи:
Вид взрывозащиты	искробезопасная электрическая цепь
Маркировка взрывозащиты	[Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА	120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более	24
Максимальная внешняя емкость, мкФ, IIС/IIB	0.11/0.75
Максимальная внешняя индуктивность, мГн, IIC/IIB	1.5/6/0
Максимальное сопротивление кабеля, Ом	25
общие параметры:
Напряжение питания,В	24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее	1500
Предел основной погрешности преобразования, %, не более	0.1
Ток потребления, мА, не более	60
Диапазон изменения входного сигнала, мА	4—20
Диапазон изменения выходного сигнала, мА	4—20 (0—5)
Предельное сопротивление нагрузки, Ом	500
Габаритные размеры, мм	22х75х110
Масса, г, не более	100
Диапазон рабочих температур ,°С	0....+60
Климатическое исполнение по ГОСТ 15150	УХЛ-3
Степень защиты по ГОСТ 14254	IP 30

Габаритно-присоединительные размеры барьеров искробезопасности КОРУНД-М510

Барьер искрозащиты КОРУНД-М510 - Габаритно-присоединительные размеры, датчики давления, датчики абсолютного давления, датчики избыточного давления, датчики избыточного давления, датчики дифференциального давления, датчики гидростатического давления, датчики температуры, энергетические барьеры, барьеры искрозащиты, блоки питания, КИПиА, КИП, датчики давления IP68, преобразователи давления, блок извлечения корня, блок разветвления и преобразования сигналов, измеритель-калибратор, индикатор датчиков давления КОРУНД-ИДД

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.
