Корунд-М530 Активный барьер искрозащиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Корунд-М530

Тип:
Активный барьер искрозащиты

ТУ:


Краткое тех. описание:
Активный барьер искрозащиты Корунд-М530 предназначен для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков положения по стандарту DIN 19234 (NAMUR) c выходным сигналом постоянного тока 1-5.5 мА, или контактных датчиков подключаемых по двухпроводной линии связи.

Цена Корунд-М530:
Уточняйте по телефону или через обратную связь.

Активный барьер искрозащиты Корунд-М530

Активный барьер искрозащиты Корунд-М530 предназначен для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков положения по стандарту DIN 19234 (NAMUR) c выходным сигналом постоянного тока 1-5.5 мА, или контактных датчиков подключаемых по двухпроводной линии связи. Выходным сигналом барьера является релейный сигнал в виде переключения группы контактов электромеханического реле по достижению входным током значения 2±0.2 мА. Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".
Активный барьер искрозащиты с гальванической развязкой Корунд-М530. Фото

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря передаче сигнала переключения порогового устройства через оптрон непосредственно на реле. Уровень срабатывания порогового устройства соответствует величине входного тока 2±0.2 мА. Барьер имеет также сигнализатор обрыва линии связи с датчиком. Сигнал о нарушении работоспособности линии возникает при падении тока в ней ниже уровня 0.1 мА.

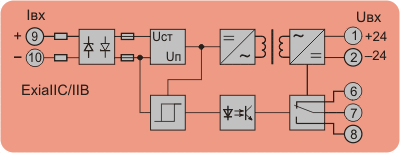

Функциональная схема Корунд М530 (Активный барьер искрозащиты с гальванической развязкой)

Корунд М530 (Активный барьер искрозащиты с гальванической развязкой). Функциональная схема

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 8.2
Максимальная внешняя емкость, мкФ, IIС/IIB 0.75/7.0
Максимальная внешняя индуктивность, мГн, IIC/IIB 5.25/21.0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Погрешность установки уровня срабатывания %, не более 0,5
Ток потребления при срабатывании реле, мА, не более 50
Диапазон изменения входного сигнала, мА 1—5.5
Выходной сигнал Две группы переключающихся «сухих» контактов
Коммутируемая нагрузка, не более 5A; 250V
Количество срабатываний, не менее   2·107
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

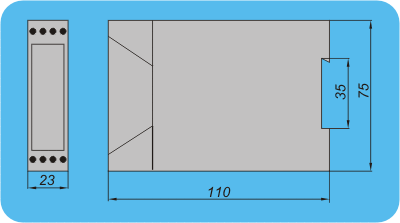

Габаритно-присоединительные размеры барьеров искробезопасности КОРУНД-М530



Габаритно-присоединительные размеры барьеров КОРУНД-М530
