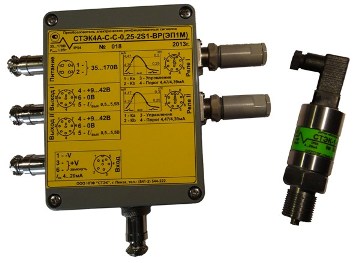

Преобразователь многофункциональный СТЭК-4
Обеспечивают преобразование избыточного давления с пределами -0,1; 0,1; 0,25;
0,6; 1,0; 1,6; 2,5МПа в унифицированный токовый сигнал постоянного напряжения
0…5 мА или 4…20 мА и в постоянное напряжение 0,5...5,5 В (выходные сигналы
могут быть изменены под требования Заказчика).
Отличительными особенностями от аналогов являются:
- нормирование погрешности нелинейности и вариации;
- межповерочный интервал большинства датчиков составляет 4 года;
- наличие датчиков на четыре изолированных выхода с одним входным портом
давления
- встроенная защита датчиков от импульсных помех в бортовой питающей сети
локомотивов (с амплитудой до 2 кВ);
- исключение нестабильности выходного сигнала от влияния электромагнитных
наводок, обусловленных гармоническими и импульсными помехами питающей сети;
- повышенная средняя наработка на отказ (не менее 400 000 часов по
эксплуатационным данным на подвижном составе РЖД);
- гарантийный срок эксплуатации - 5 лет;
- срок службы - 15 лет;
- сохранение метрологически достоверных выходных сигналов при температуре
минус 60 градусов Цельсия.
Все датчики разработаны специально для применения на транспортных средствах,
с высоким уровнем вибраций и жесткими климатическими условиями.
Степень защиты от воздействия пыли и воды IP65.
| Наименование |
СТЭК4А-*,*-ЭП1М |
| Пределы давления |
0.6/1.0/1.6/2.5 МПа |
| Выход |
2х(4-20)мА; 2х(0,5-5,5)В; 2х(0-5) мА |
| Параметры питания |
2х-проводное 35-160 В |
| Основная погрешность |
0,5% |
| Рабочая температура |
от -40 до +50 °С |
|
