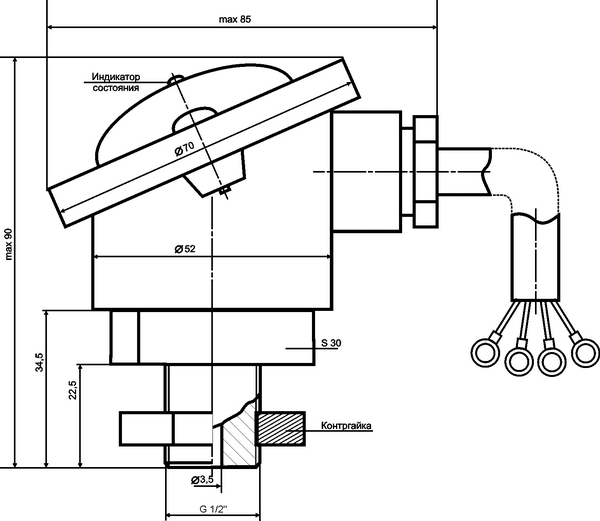

Сигнализаторы давлений СТЭК-115
|
Код
|
Вариант
сигнальных контактов
|
|
СТЭК-115А
|
Контакты
перекидные трехпроводные (нормально-разомкнутый и нормально-замкнутый)
|
|
СТЭК-115/Р
|
Двухпроводные нормально -
разомкнутые
|
|
СТЭК-115/З
|
Двухпроводные нормально -
замкнутые
|
|
Поз.1
|
|
|
|
|
Код
|
Порог
срабатывания
|
|
|
|
0,3
|
0,3±0,1
кгс/см? (0,03±0,01
МПа)
|
|
|
|
2,5
|
2,5±0,1
кгс/см? (0,25±0,01
МПа)
|
|
|
|
3,6
|
3,6±0,1
кгс/см? (0,36±0,01
МПа)
|
|
|
|
Поз.2
|
|
|
|
|
|
|
Код
|
Электрическое подключение
|
|
|
|
|
|
01
|
Кабель
длиной 600 мм с кольцевыми наконечни-ками для болта М6
|
|
|
|
|
|
02
|
Кабель
длиной 2500 мм с кольцевыми наконеч-никами для болта М6
|
|
|
|
|
|
10
|
Разъем
(тип предлагается Потребителем – согласовывается Изготовителем)
|
|
|
|
|
|
Поз.3
|
|
|
|
|
|
|
|
|
Код
|
Наличие
индикации состояния
|
|
|
|
|
|
|
|
И
|
Светоиндикатор на верхней крышке
|
|
|
|
|
|
|
|
О *
|
Светоиндикатор отсутствует
|
|
|
|
|
|
|
|
Поз.4
|
|
|
|
|
|
|
|
|
|
|
Код
|
Резьба
входного штуцера
|
|
|
|
|
|
|
|
|
|
G1/2
*
|
Внешняя
G1/2 с контргайкой
|
|
|
|
|
|
|
|
|
|
M20?1,5
|
Внешняя
M20?1,5
с контргайкой
|
|
|
|
|
|
|
|
|
|
M16?1,5
|
Внешняя
M16?1,5
с контргайкой
|
|
|
|
|
|
|
|
|
|
Поз.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СТЭК-115/Р
|
- 2,5
|
- 01
|
- И -
G1/2
|
Пример обозначения сигнализатора в других
документах и (или) при заказе
|
Примечание –
Допускается отсутствие кодов обозначения после третьей позиции, в этом
случае Код каждой
отсутствующей позиции принимается соответствующим коду, помеченному в
таблице 1 знаком - (*),
например, СТЭК-115/Р-2,5-01-О-G1/2
соответствует обозначению СТЭК-115/Р-2,5-01.
|
