Контрольно-измерительные пункты КИП ПВЕК Тип-1 (линейный)
ТУ
4318-002-87598003-2010
КИП ПВЕК Тип-1 предназначен
для установки на линейной части трубопроводов, представляет собой
трехгранную стойку (в сечении треугольник со стороной 180±5, мм) из
негорючего атмосфероустойчивого пластика с информационной маркировкой и
контрольным щитком с контактными зажимами и клеммами. Опционально
комплектуется километровым знаком.
Контрольный щиток расположен
в верхней части стойки и закрыт крышкой с замком. Контрольный щиток
имеет платы с силовыми и измерительными клеммами для коммутации средств
ЭХЗ и подключения измерительного оборудования.
Клеммы, контактные зажимы и измерительные
гнезда КИП ПВЕК Тип-1 изготовляются из цветного металла или из стали с
защитным покрытием. Конструкция зажимов обеспечивает надежное
электрическое крепление кабелей и проводов без специального оконцевания
жил:
- для
измерительных зажимов — сечением до 6 мм2;
- для силовых
зажимов — сечением до 35 мм2.
Технические характеристики
| Высота стойки, мм |
2500-3000 |
| Ширина грани, мм |
180±5 |
| Вес, кг |
8,5±1,5 |
| Толщина стенки, мм |
4±1,5 |
| Диапазон рабочих температур, С0 |
-60… +60 |

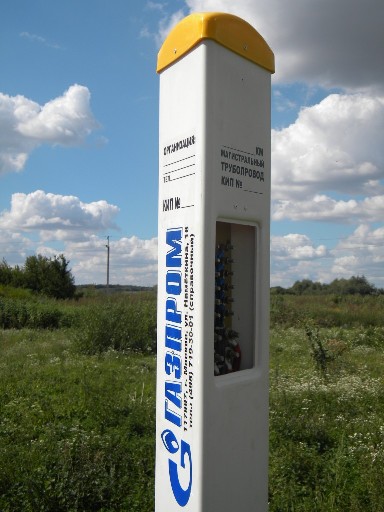

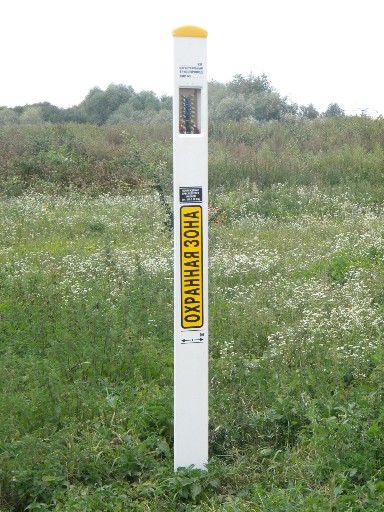

Общий вид
- Стойка КИП
- Колпак
- Крышка
контрольного щитка
- Отверстие для
ввода кабеля
- Устройство,
препятствующее свободному изъятию КИП из грунта
- Место для
размещения информационных надписей
- Замок
- Метка уровня
заглубления КИП
- Километровый
знак (опционально)
Оформление заказа

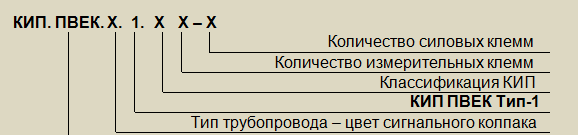

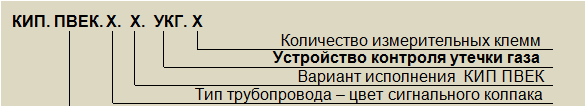

Используется следующее
условное обозначение:
КИП ПВЕК Тип-1 упаковываются в
количестве 3 шт. в групповую упаковку – полиэтиленовую пленку (ГОСТ
10354), предотвращающую их свободное перемещение и повреждение при
транспортировке. При этом каждый КИП перед этим упаковывается в
индивидуальную бумажную упаковку.
|
