КИП ПВЕК Тип-2 (линейный, промплощадка)

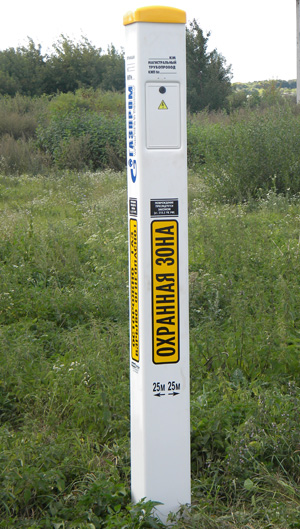

КИП ПВЕК Тип-2 предназначен
для установки на промплощадках и линейной части трубопроводов,
представляет собой четырёхгранную стойку (в сечении квадрат со стороной
200±10, мм) из негорючего атмосфероустойчивого пластика с
информационной маркировкой и контрольным щитком с контактными зажимами и
клеммами. Опционально комплектуется километровым знаком.

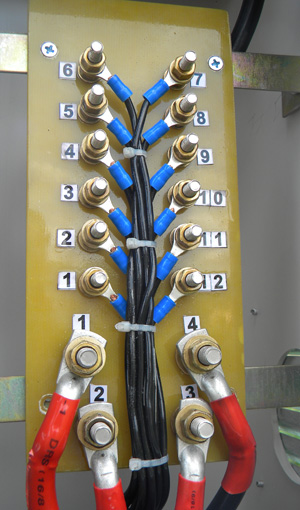

Контрольный щиток расположен
в верхней части стойки и закрыт крышкой с замком. Контрольный щиток
имеет платы с силовыми и измерительными клеммами для коммутации средств
ЭХЗ и подключения измерительного оборудования. В стойке предусмотрен
портал для дополнительного оборудования с крышкой с замком.
Технические характеристики
| Высота стойки, мм |
1800 – 2500 |
| Ширина грани, мм |
200 ± 10 |
| Вес, кг |
12,5 ± 1,5 |
| Толщина стенки, мм |
4 ± 0,5 |
| Диапазон рабочих температур, С° |
-60…+60 |

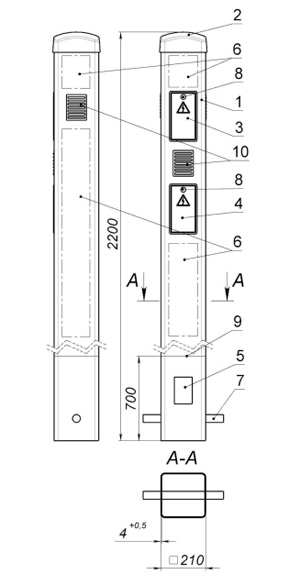

- Стойка КИП
- Сигнальный
колпак
- Крышка
контрольного щитка
- Крышка портала
для дополнительного оборудования
- Отверстие для
ввода кабеля
- Место для
размещения информационных надписей
- Устройство,
препятствующее свободному изъятию КИП из грунта
- Замок
- Метка уровня
заглубления КИП
- Вентиляционное
отверстие

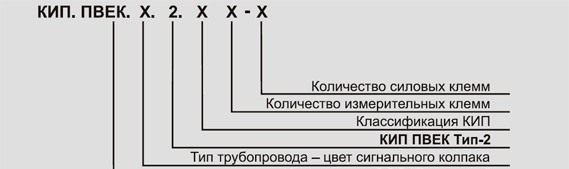

Используется следующее
условное обозначение:
КИП ПВЕК Тип-2 упаковываются в
количестве 3 шт. в групповую упаковку – полиэтиленовую пленку (ГОСТ
10354), предотвращающую их свободное перемещение и повреждение при
транспортировке. При этом каждый КИП перед этим упаковывается в
индивидуальную бумажную упаковку.
|
