Контрольно-измерительные пункты КИП ПВЕК Тип-3 (для
прямой установки на надземные трубопроводы)

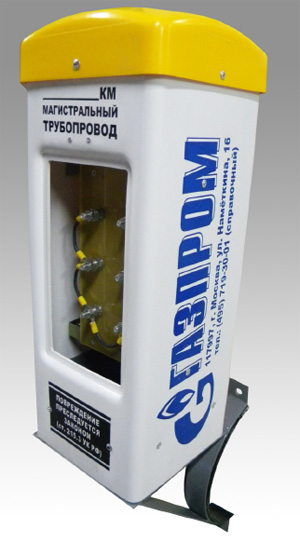

КИП ПВЕК Тип-3 (для прямой
установки на надземные трубопроводы) представляет собой четырёхгранную
стойку (в сечении квадрат со стороной 200±10, мм) из
негорючего атмосфероустойчивого пластика с информационной маркировкой и
контрольным щитком с контактными зажимами и клеммами. Стойка с помощью
кронштейна монтируется непосредственно на трубопровод.
Контрольный щиток имеет
платы с силовыми и измерительными клеммами для коммутации средств ЭХЗ и
подключения измерительного оборудования и закрыт крышкой с замком.
Технические характеристики
| Высота стойки, мм |
500 – 1000 |
| Ширина грани, мм |
200 ± 10 |
| Вес, кг |
6,0 ± 5,0 |
| Толщина стенки, мм |
4 ± 0,5 |
| Диапазон рабочих температур, С° |
-60…+60 |

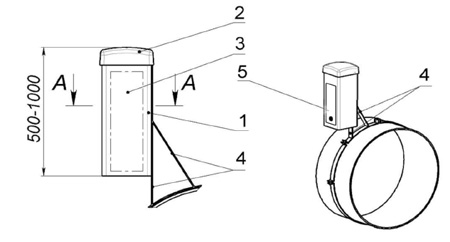

- Стойка КИП
- Сигнальный
колпак
- Место для
размещения информационных надписей
- Кронштейн

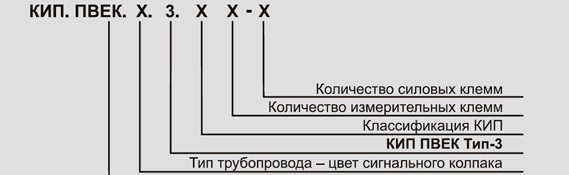

Используется следующее
условное обозначение:
|
