Блок совместной защиты БСЗ

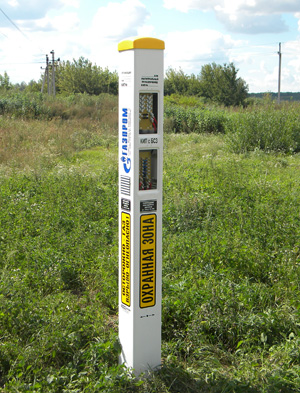

КИП ПВЕК с БСЗ (блок совместной защиты)
Блок совместной защиты (БСЗ) предназначен для
работы в схемах совместной защиты от коррозии подземных коммуникаций. БСЗ
позволяет организовывать совместную защиту двух и более подземных коммуникаций,
расположенных в непосредственной близости друг от друга (пересекающиеся или
параллельные нитки подземных коммуникаций).
БСЗ позволяет регулировать защитный ток
параллельных (пересекаемых) коммуникаций по отношению к подземному сооружению,
подключенному непосредственно к станции катодной защиты (СКЗ).
КИП ПВЕК со встроенным БСЗ устанавливается:
- в местах параллельной прокладки подземных коммуникаций, защищаемых от
одной станции катодной защиты (СКЗ), для регулировки защитного тока,
втекающего в каждое подземное сооружение;
- в местах пересечения или сближения подземных коммуникаций, имеющих
собственные системы ЭХЗ, для выравнивания потенциалов подземных сооружений.
КИП ПВЕК с БСЗ представляет собой пластиковую
стойку, имеющую в сечении треугольник со стороной 180±5, мм (вариант исполнения
1) или квадрат со стороной 200±10, мм (вариант исполнения 2) с
информационной маркировкой и контрольным щитком с контактными зажимами и
клеммами для измерения параметров ЭХЗ и блоком совместной защиты.
Блок совместной защиты установлен внутри стойки.
Плата БСЗ выполнена из стеклотекстолита на которой установлены элементы
электрической схемы.
Технические характеристики
| Параметр |
БСЗ-10 |
БСЗ-30 |
| Номинальный действующий ток, А. |
10 |
30 |
| Максимальный ток, А. |
15 |
45 |
| Продолжительность работы БСЗ на максимальном токе, мин, не более |
1 |
1 |
| Номинальный ток шунта 75 mv, А. |
20 |
50 |
| Тип вентильного элемента |
Полупроводниковый диод |
| Допустимое обратное напряжение, В. |
600 |
1000 |
| Суммарное сопротивление реостата, Ом. |
0,45±10% |
0,24±10% |
| Способ регулирования сопротивления |
Ступенчатое регулирование перемычками |
| Охлаждение |
Естественное воздушно |
| Степень защиты |
1Р34 по ГОСТ 14254 |

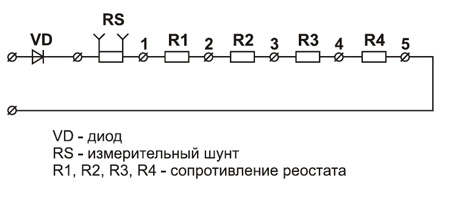

Регулировка величины тока БСЗ осуществляется путем переключения перемычек
1-2, 2-3, 3-4, 4-5.
| Тип/Элемент |
БСЗ-10 |
БСЗ-30 |
| R1 |
0,03 |
0,04 |
| R2 |
0,06 |
0,05 |
| R3 |
0,12 |
0,08 |
| R4 |
0,24 |
0,09 |
| RS |
20 А, 75 mV |
50 А, 75 mV |
| Диод VD |
Д112-25-Х |
Д-212-80-Х |

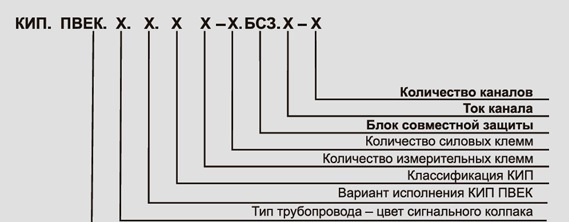

Используется следующее условное обозначение:
|
