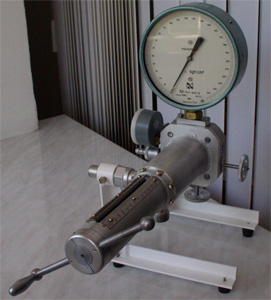

Прибор УОСГ-1РГ
Прибор функционально состоит из измерительного
блока, узла пресса и узла турбулизации.
Измерительный блок включает в себя термостатирующую
рубашку со штуцерами для подключения к трубопроводу, измерительную и
дозировочную камеры, манометрический узел, пробоотборный и перепускной
вентили.
Узел пресса имеет поршень, винтовую пару, рукоятку,
лимб, шкалу объема измерительной камеры и шкалу соотношения газовой и
жидкой фаз.
Технические характеристики
| Диапазон измерения давления, МПа |
0...6 |
| Диапазон изменения вместимости измерительной камеры, мл |
0...130 |
| Объем испытуемой пробы, мл |
5 |
| Пределы абсолютной погрешности при измерении давления, МПа |
± 0,04 |
| Пределы абсолютной погрешности изменения вместимости
измерительной камеры, мл |
± 0,5 |
| Масса, кг, не более |
10 |
Принцип действия прибора основан на герметичном
отборе проб нефти, создании заданного соотношения фаз, приведении
системы "нефть-газ" в термодинамическое равновесие с поддержанием
температуры и контролем давления.
|
