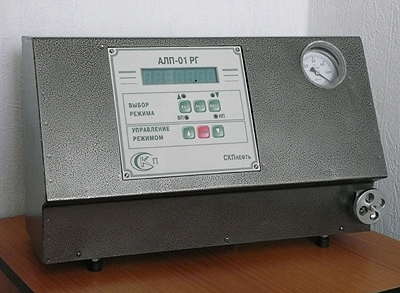

Прибор АЛП-1РГ
Прибор функционально состоит из измерительного
блока с приводом и узла управления.
Измерительный блок имеет в своем составе:
дозировочную и измерительную камеры с подвижными поршнями, входной
клапан с фильтром, выходной вентиль со штуцером, микровыключатели, узел
турбулизации, термостатирующую рубашку, датчик давления и двигатель.
Узел управления, связанный с двигателем, датчиком
давления и микровыключателями, обеспечивает работу прибора, при этом
производится задание требуемого соотношения фаз, измерение давления с
запоминанием полученных результатов.
Технические характеристики
| Диапазон измерения давления, МПа |
0,05...6,0 |
Пределы суммарной абсолютной погрешности измерения давления,
МПа
в диапазоне от 0,05 до 0,2 МПа
в диапазоне от 0,21 до
6,0 МПа |
± 0,003
± 0,010
|
| Максимальное соотношение вместимости измерительной камеры и
объема отбираемой пробы, мл |
30
100
350
|
| Пределы относительной погрешности задания соотношения
вместимости измерительной камеры и объема отбираемой пробы, % |
± 5
|
| Максимальное давление отбираемой в прибор пробы, МПа |
6,0
|
Принцип действия прибора основан на герметичном
отборе пробы нефти, создании заданного соотношения фаз "нефть-газ",
приведении этой системы, путем турбулизации, в термодинамическое
равновесие с поддержанием необходимой температуры и регистрацией
давления.
Прибор работает в комплекте с пробоотборниками ИП-1М или ИП-2.
наиболее полезен при производстве измерений дебитов нефтяных скважин.
|
